树莓派配套HifiBerry音频扩展板结构

做嵌入式音频项目的工程师大多接触过树莓派的音频扩展方案，不少人在做整机结构适配时，都会遇到官方3D数据缺失的问题——尤其是做定制化数播、嵌入式音频终端、工业级音频采集节点这类项目时，没有精准的扩展板三维模型，外壳开孔、安装柱定位、接插件避让都要反复打样调整，既耽误项目进度，也会增加不必要的试错成本。这个HifiBerry Digi2 PRO扩展板的三维结构，就是针对这类实际工程需求做的精准还原，完全围绕实际装机的尺寸边界做建模，没有冗余的装饰性结构，所有特征都服务于结构适配的核心需求。

从实际应用场景来看，这类音频扩展板主要搭载在树莓派单板计算机上，为系统提供低抖动的数字音频输出能力，常见于桌面HiFi数播、嵌入式网络播放器、工业音频广播节点、定制化车载音频前端这类设备中，相比树莓派自带的音频输出接口，它能提供隔离度更高、信号完整性更好的同轴数字输出，规避板载高频信号对音频链路的干扰。做这类设备的结构设计时，最容易出问题的几个位置分别是排针的插合高度、RCA同轴接口的伸出长度、安装铜柱的固定孔位，以及板载元件的高度避让——很多人第一次做适配时，要么是外壳开孔和RCA接口对不齐，要么是排针高度留的余量不够，插合后板件翘曲，要么是安装柱位置和板上电容元件干涉，导致板子装不到位。

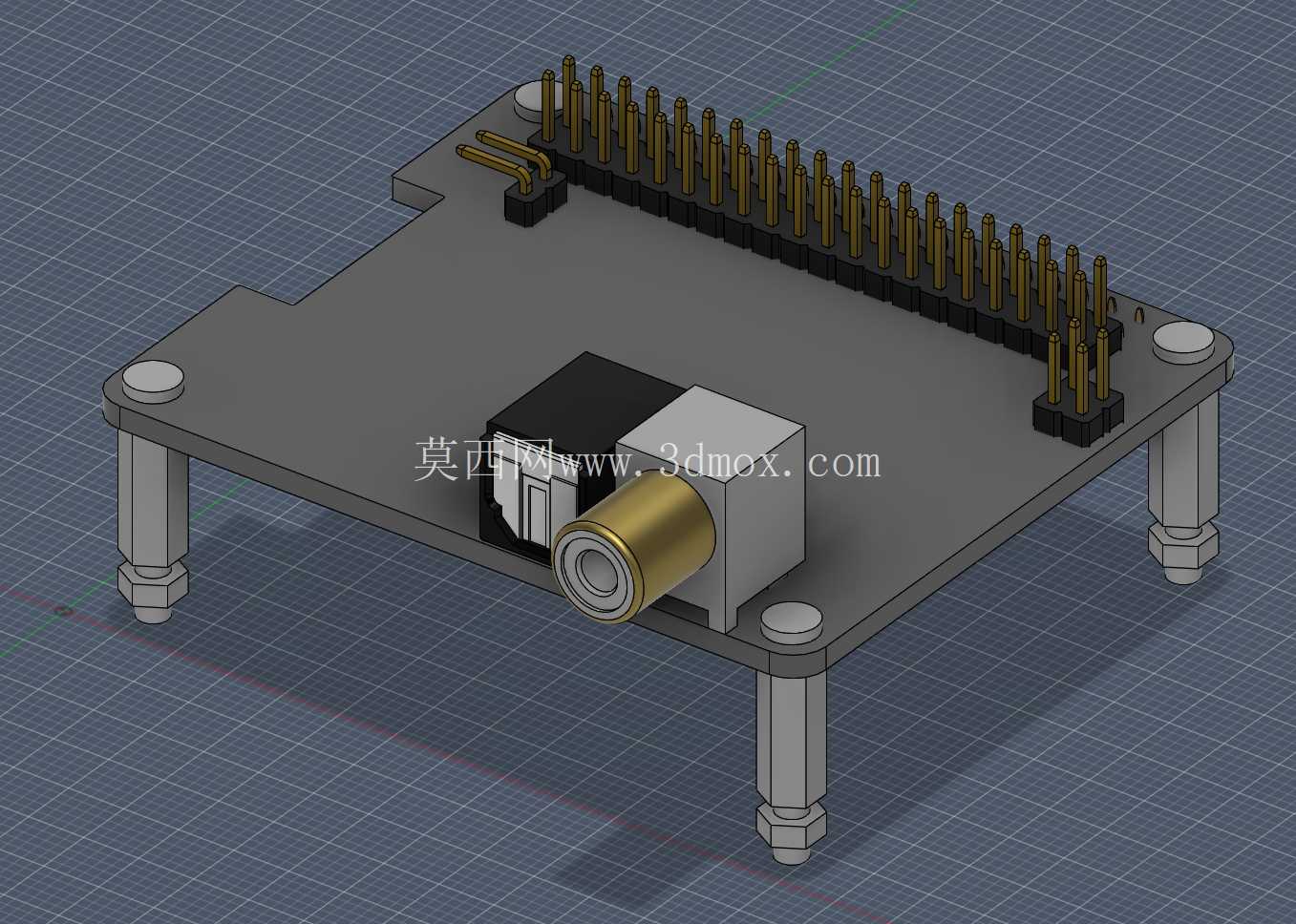

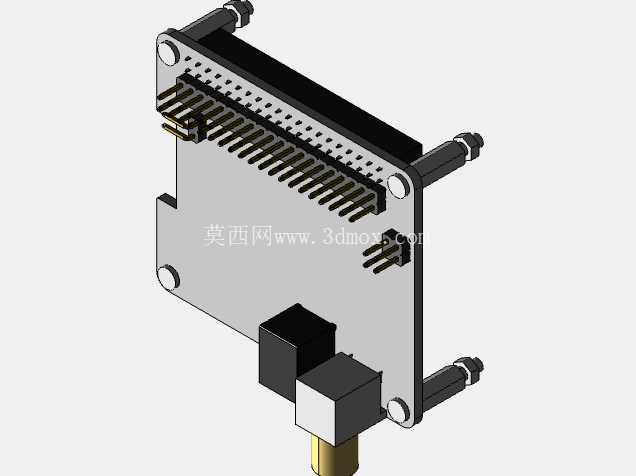

这个模型在建模时优先还原了这些核心装配特征：首先是40Pin树莓派配套排针的位置和高度，完全按照实际接插件的尺寸做了还原，排针的塑高、针脚伸出长度都和实物一致，能直接在装配环境里模拟两块板的插合间隙，确认叠装后的总高度，方便计算外壳的内部净空。其次是板端的RCA同轴输出接口，从接口的金属外壳直径、伸出PCB板面的长度，到接口中心距离PCB边缘的尺寸，都做了精准还原，做外壳面板开孔时可以直接提取模型的轮廓线，不用再反复测量实物调整开孔位置和沉台深度。板上的支撑固定孔位也完全匹配树莓派的安装孔距，配套的铜柱支撑结构也做了等比例还原，能直接在装配里验证铜柱长度是否合适，会不会和板上的DAC芯片、电源滤波电容产生干涉。

从设计思路上来说，这个模型没有做过度的细节刻画，比如板上的丝印、微小的阻容元件都做了适度简化，只保留了对结构装配有影响的核心特征，既保证了装配验证的精度，也不会因为模型面数过多影响大型装配体的运行效率。PCB板的厚度按照常规1.6mm的板厚做设定，板边的倒角、安装孔的沉台特征都和实物一致，在做外壳的限位筋设计时，可以直接贴合板边做定位，不用额外预留多余的调整余量。板上最高的元件就是RCA输出接口的金属屏蔽壳，模型里准确还原了这个元件的最高点高度，在设计外壳上盖的内部净空时，只要参考这个高度预留0.5-1mm的安全间隙，就不会出现元件顶壳的问题。

实际装机时还要注意几个安装边界：首先是扩展板和树莓派叠装之后，排针两侧的总高度要算上铜柱的支撑高度，常规用M2.5的6mm铜柱支撑时，两块板叠装后的总高度大概在20mm左右，设计外壳内部腔体时要把这个高度算进去，同时要在RCA接口对应的面板位置开直径8mm左右的安装孔，孔中心距离PCB安装基准面的高度要和模型里的接口中心高度一致，避免接口插歪导致接触不良。另外板上的排针是和树莓派的40Pin排座直接插合的，建模时已经预留了插合的导向间隙，在做整体装配时不需要额外调整排针的位置，直接按照重合约束装配就能模拟实际的插合状态，方便检查整个板卡组件在外壳里的位置是否合理，有没有和外壳上的其他结构比如电源接口、存储卡槽、散热片产生干涉。

对于做嵌入式音频设备结构设计的工程师来说，这个模型可以直接导入到自己的装配体里，作为板卡组件的定位基准，不用再自己花时间测绘板卡尺寸，能大幅缩短结构设计的周期，减少打样验证的次数。尤其是做小批量定制化音频设备的时候，精准的板卡模型能帮设计师提前规避很多装配干涉的问题，比如很多人容易忽略的RCA接口金属外壳和外壳面板的接地接触问题，有了精准的模型就能提前设计好弹片接触的位置，不用等样机做出来再调整结构。另外在做散热设计的时候，也可以参考模型里的元件布局，预留出DAC芯片和电源芯片的散热空间，避免因为结构件遮挡导致芯片工作温度过高，影响音频输出的稳定性。
