微雪RP2350B-Plus-W开发板结构设计

做嵌入式硬件配套结构设计快八年，经手的各类核心控制板三维建模少说有上百款，这次拿到这块开发板的结构需求时，第一反应是要先对齐实际应用场景的安装要求——这类带无线功能的RP2350核心板，大多用在小型物联网终端、桌面级创客项目、工业现场的微型数据采集节点里，很多时候是直接插在扩展底板上，也有部分场景需要用铜柱固定在设备内部的狭小安装腔里，所以建模的时候不能只做个外观样子，必须把所有影响装配的边界尺寸都卡准。

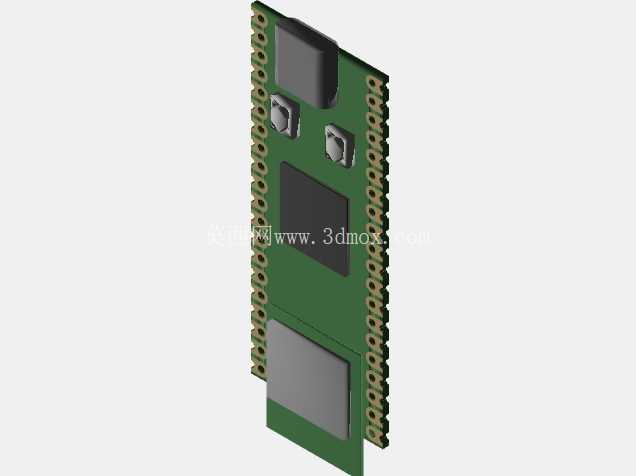

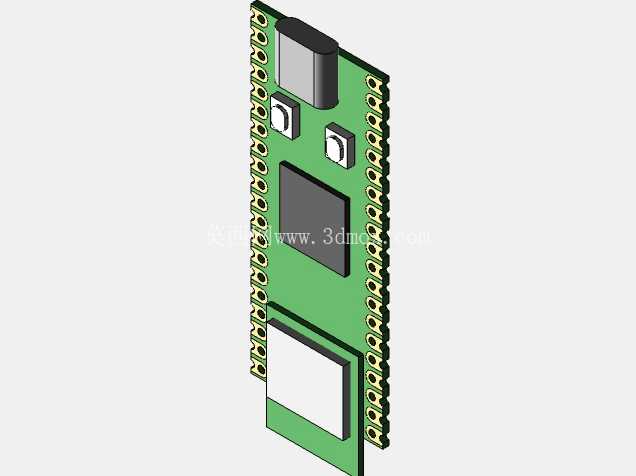

先从板体本身的基础轮廓说起，整个板卡采用长条形排针引出设计，两侧的排针是标准2.54mm间距，建模的时候特意核对了每一个焊盘的位置，排针伸出板体的高度、塑料基座的厚度都按照实际量产的排针参数做了还原，避免后续用户做配套插座或者底板的时候出现插装干涉。板上的几个核心器件的高度差是建模的重点，顶部的无线模块屏蔽罩是整个板卡最高的元件，比主芯片的散热片高出近2mm，做外壳设计的时候这个位置必须预留足够的避让空间，不能压到屏蔽罩影响无线信号，也不能留太大间隙导致板卡在壳体内晃动。主芯片位置的散热贴区域做了平面度的还原，实际装配的时候如果需要加装额外散热片，这个平面的基准是对齐的，不会出现散热片贴歪或者贴合不紧密的情况。

板载的两个功能按键位置在板卡上半部分，建模的时候还原了按键的凸起高度和按动行程的预留空间，做面板开孔的时候，按键的中心位置、开孔直径都可以直接从模型里提取尺寸，不用再反复打样测试按键手感。侧边的半孔工艺做了细节还原，这种邮票孔的设计既可以用来焊接排针，也可以直接贴片焊接在载板上，建模的时候把每一个半孔的圆弧轮廓都做了出来，不会出现边缘直角导致的尺寸误差。

考虑到很多用户会把这块板用在小型便携式设备里，模型里特意把板体四个角的安装孔位置、孔径都做了精准还原，安装孔的中心到板边的距离严格按照实际PCB的尺寸标注来，用M2铜柱固定的时候不会出现孔位对不上的情况。板底的元件高度也做了完整还原，背面的Flash芯片、阻容元件的高度都控制在0.8mm以内，做底板设计的时候，板底和底板之间预留1mm的间隙就足够避开所有背面元件，不会出现元件被顶掉的情况。

建模过程中没有刻意追求所有微小阻容元件的1:1复刻，毕竟对于结构设计来说，影响装配和外形的核心元件、板体轮廓、安装接口才是关键，那些毫米级的小电阻电容不会对整体结构设计产生影响，反而会增加模型的冗余数据量，拖慢装配体的运行速度。所有元件的装配位置都按照实际PCB的坐标对齐，不会出现元件偏移、错位的情况，导出到其他三维软件里做装配的时候，坐标系是统一的，不需要重新调整位置。

从实际应用的角度来说，这个模型可以直接用来做配套的外壳设计、扩展底板的堆叠装配验证、设备内部的安装布局模拟，比如在做小型环境监测节点的时候，可以直接把这个模型导入到整机装配里，核对和传感器模块、电池模块的位置关系，提前排查走线空间、安装干涉的问题，减少实际打样的次数。对于做嵌入式教学演示的场景，这个模型也可以用来做结构拆解的演示素材，直观展示板卡上各个元件的布局位置。

另外在建模的时候特意考虑了不同软件的兼容性，所有特征都是基于实体建模，没有碎面、破面的问题，导入到常用的机械设计软件里都可以直接编辑，提取需要的尺寸参数。板卡边缘的倒角、工艺边的细节也做了还原，实际生产中PCB的工艺边宽度、V-cut的位置都和模型保持一致，做拼板设计的时候也可以直接参考这个模型的轮廓尺寸。

很多人做这类电子板卡的模型容易忽略元件高度差带来的装配影响，比如把所有元件都做成和板体一样的高度，最后做出来的外壳要么顶到元件，要么间隙太大，这个模型在做的时候每一个高出板体的元件都单独测量了实际高度，包括排针的塑料座高度、金属针的伸出长度、按键的帽沿高度、屏蔽罩的边角弧度，都尽量贴近实物的状态，确保用这个模型做出来的结构件能一次装配成功，不用反复修改。
