仿冒外观U盘结构三维设计

　　日常消费电子领域的便携存储产品，结构设计的合理性直接决定产品装配效率与使用手感，这款仿常规商用U盘外观的结构件，完全围绕量产装配逻辑与日常使用场景做细节排布。从实际使用场景来看，这类U盘主要面向日常办公文件拷贝、小型数据跨设备传输场景，日常插拔频率高，经常会和钥匙、门禁卡等物品一同放置在口袋、包袋中，因此结构设计首先要考虑外壳的抗磕碰能力与插拔受力的合理性。

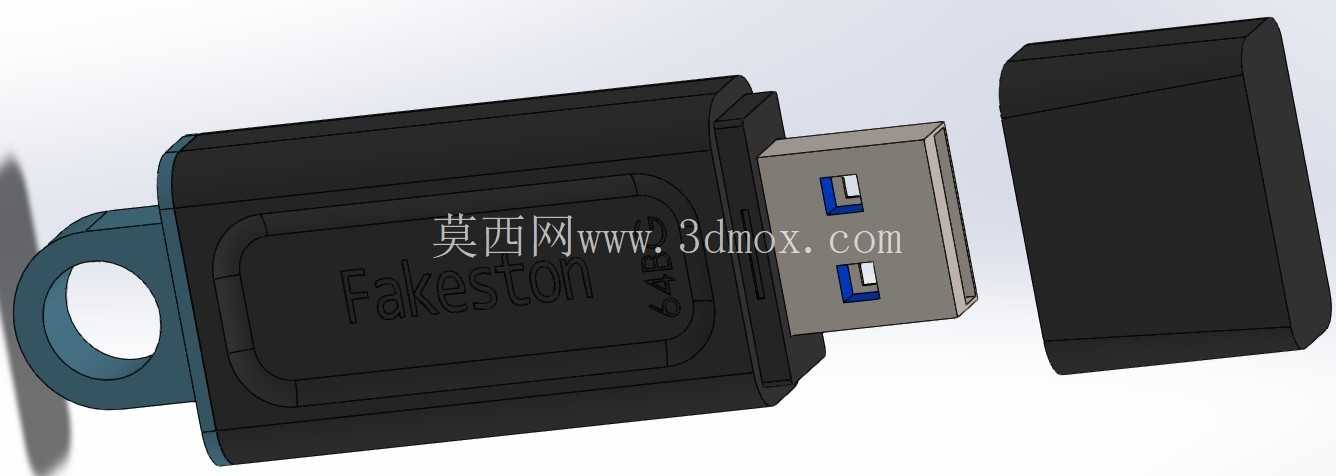

　　整体结构分为主体外壳、USB公头固定座、尾端盖帽三个核心部分，主体外壳采用带挂孔的一体化注塑结构，挂孔位置做了加厚的环形加强筋，避免日常挂在钥匙环上出现孔位开裂的问题，外壳表面做了细微的磨砂纹理处理，既可以减少日常使用留下的指纹划痕，也能提升插拔时的手部摩擦力，避免手滑导致插拔不到位。USB公头固定座采用嵌装式设计，固定座与外壳内壁之间设置了0.3毫米的公差配合间隙，这个间隙值是参考实物测绘得到的实际装配公差，既可以保证公头组装时能顺利推入外壳定位槽，也不会因为间隙过大导致公头出现左右晃动的问题，公头金属部分的伸出长度严格遵循通用USB接口的规范尺寸，保证插入电脑、车载播放器、打印机等设备的USB母座时，能完全插合到位，不会出现接触不良的情况。

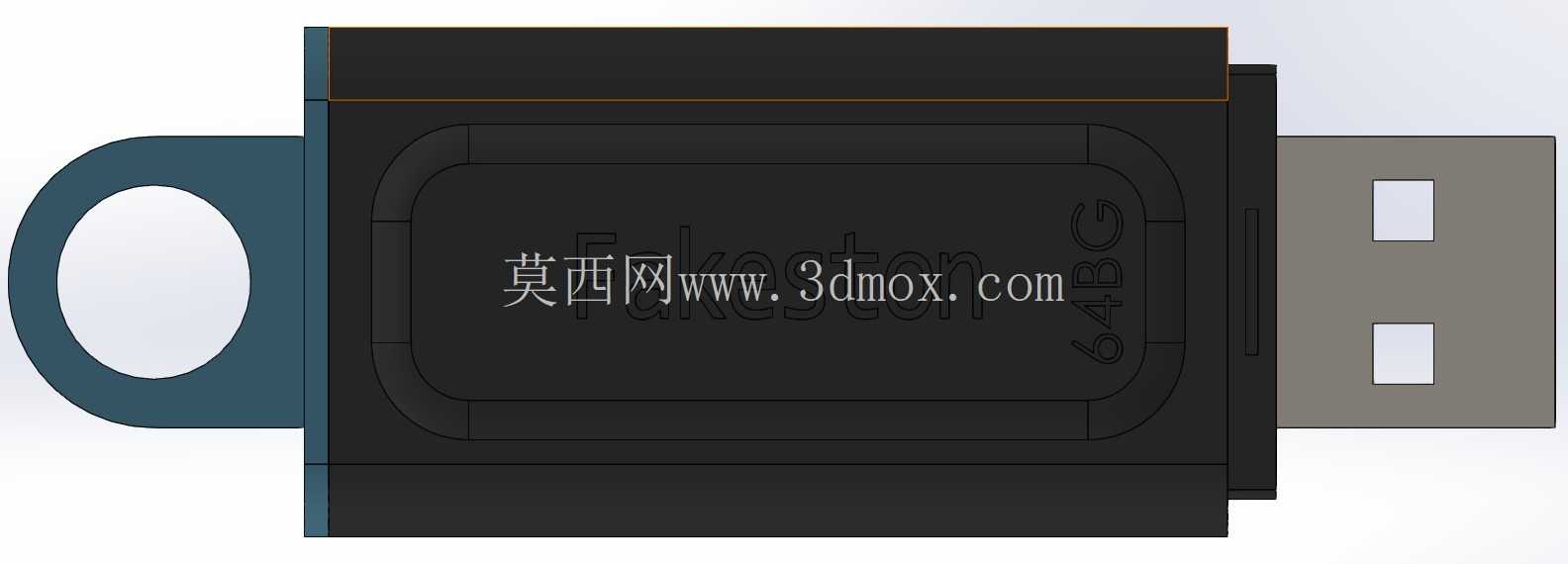

　　尾端盖帽采用直插式配合结构，盖帽内壁设置了一圈微小的凸点，和主体外壳端部的凹槽形成过盈配合，插拔力度控制在单手握持就能轻松拔下、同时倒置晃动不会自然脱落的区间，盖帽的外形和主体外壳做了统一的弧度过渡，盖合之后整体没有明显的台阶错位，握持手感连贯。从设计思路上看，整个结构没有做多余的装饰性特征，所有的曲面、倒角都服务于实际使用：外壳边缘全部做了R0.5的圆角处理，避免尖锐边角在携带时刮蹭包袋内衬或者衣物；外壳表面的标识区域做了下沉0.2毫米的凹槽，后续可以通过丝印或者粘贴标签的方式标注容量信息，不会因为日常摩擦导致标识磨损。

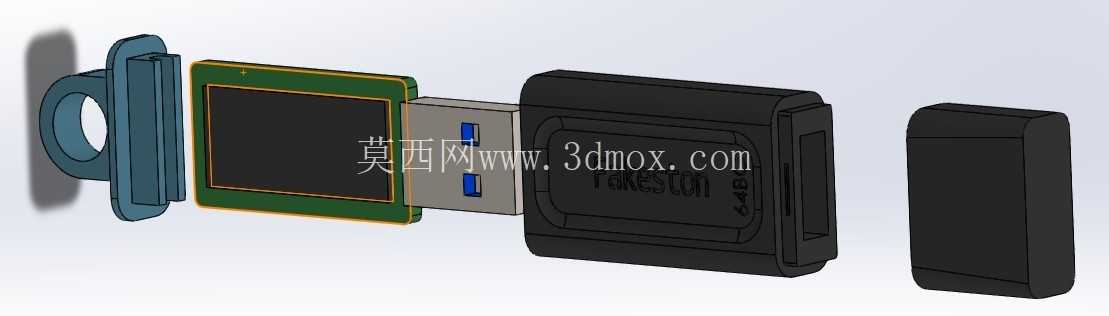

　　安装边界方面，整个U盘组装完成后的整体尺寸控制在常规便携U盘的尺寸区间内，长度、宽度、厚度都适配市面上绝大多数设备的USB接口周边空间，不会出现插入后遮挡相邻接口的问题；内部预留的空间除了放置USB公头的接线部分，也预留了足够的Flash芯片与主控电路板安装位，电路板定位柱的位置按照通用U盘电路板的安装孔位设置，不需要额外修改电路板就能完成装配。日常使用中，这类结构的U盘可以承受常规的插拔受力，外壳的壁厚设置在1.2毫米，采用常规ABS塑料注塑就能达到足够的结构强度，不需要额外增加加强筋就能满足日常使用的抗摔、抗挤压要求，盖帽和主体分离时也可以套在主体尾部的挂孔端，避免使用过程中盖帽丢失。整个结构的分型面设置在外壳的侧面棱线位置，注塑生产时不会在外观面留下明显的分型线痕迹，减少后续外观处理的工序，装配时只需要将焊好线的公头组件从外壳尾部推入定位槽，再扣合尾端盖帽即可完成组装，不需要额外打螺丝或者点胶固定，能有效提升量产装配的效率。
