六类RJ45网络连接器结构设计

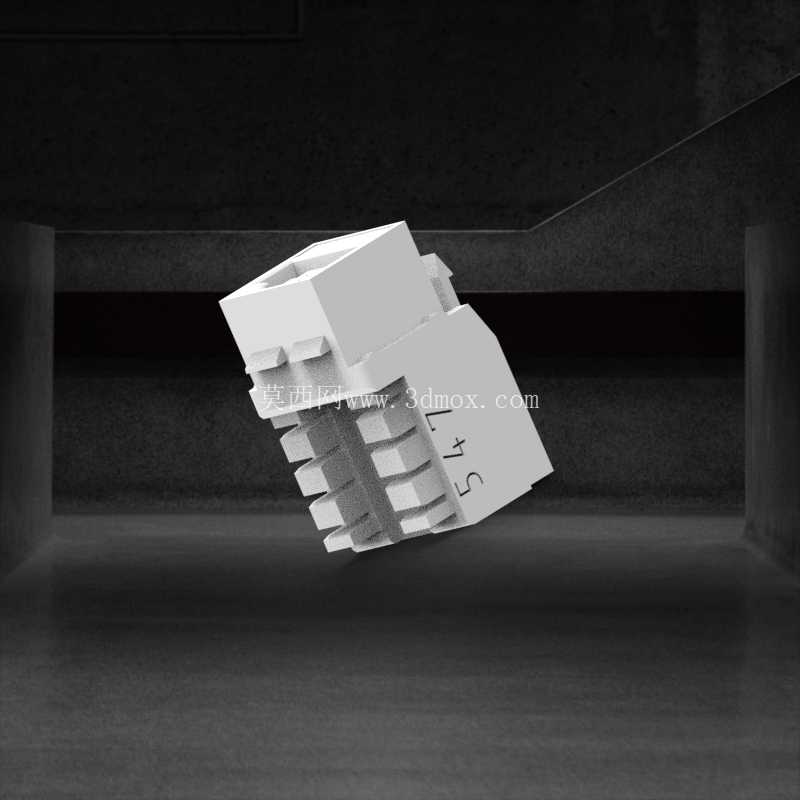

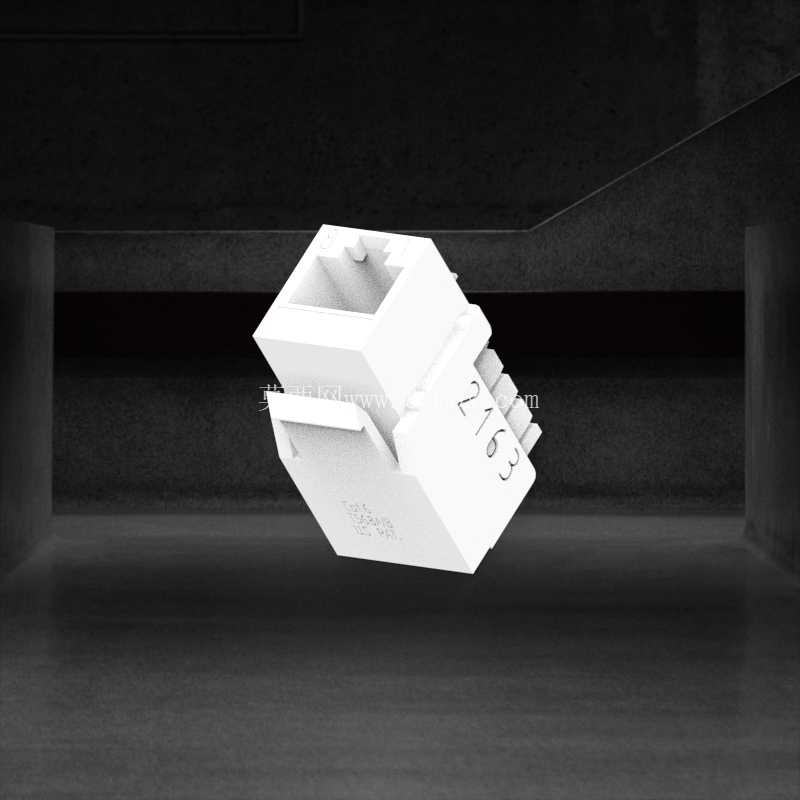

　　在综合布线工程、网络设备集成、工业以太网搭建场景里，RJ45接口是目前应用覆盖最广的有线网络连接载体，这款CAT6等级的连接器模型，还原了六类非屏蔽网络母座的完整结构细节，可直接用于网络面板、交换机端口、工控设备通讯接口的结构匹配设计参考。从实际使用场景出发，这类连接器需要满足千兆以太网的传输性能要求，同时要适配现场端接、多次插拔的使用需求，因此结构设计上需要兼顾信号隔离、插拔定位、线缆固定三个核心功能点。模型还原的连接器主体采用阻燃工程塑料壳体，内部预留了八芯金针的排布槽位，槽位间距严格按照六类线缆的串扰控制要求设计，相邻线对之间设置了隔离筋位，能够减少高频信号传输时的线间串扰，满足250MHz带宽下的传输稳定性要求。

　　从安装边界来看，这款连接器的外形尺寸适配标准86型网络面板的安装位，卡扣结构采用行业通用的弹性悬臂设计，插拔时的卡扣行程控制在1.2mm，既能够保证插入后的锁紧力，避免网线拖拽时出现接口松脱，又不会因为卡扣过紧导致插拔困难，日常维护时无需额外工具即可完成端接操作。设计过程中针对现场布线的常见问题做了结构优化，尾部的线缆进线口设置了锥形导向结构，网线剥线后穿入时不会出现线芯弯折的情况，内部的线对排布槽做了分色标识对应的卡位，施工时按照线序放入槽位后直接压接即可，能够降低端接时的线序错接概率。

　　连接器的插合面做了导向倒角设计，公头水晶头插入时能够自动对位，不会出现金针顶歪的情况，金针接触区采用镀金层对应的结构预留，接触压力控制在100g-150g每针，保证多次插拔后接触电阻仍然稳定在合格范围内，满足至少1000次插拔的使用寿命要求。考虑到工业场景的使用需求，壳体的卡扣位置做了加强筋设计，在低温环境下不会因为塑料韧性下降出现卡扣断裂的问题，壳体表面的粗糙度控制在Ra1.6，既能够保证注塑成型时的脱模顺畅，又不会因为表面过于光滑导致施工时手持打滑。

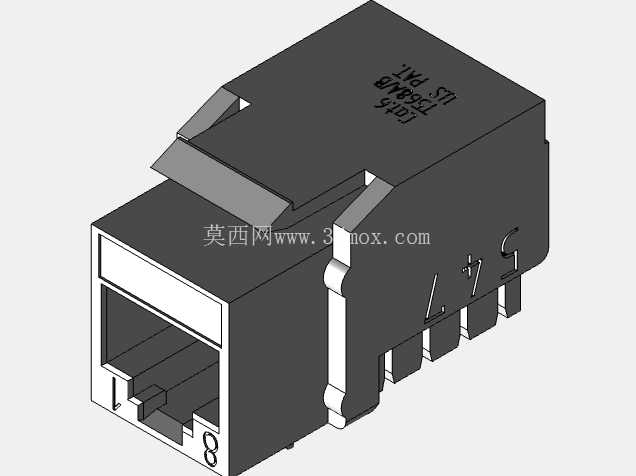

　　模型完整还原了连接器的所有装配细节，包括壳体的合模线位置、卡扣的弹性臂厚度、内部的线对隔离结构、尾部的线缆固定压片位置，结构工程师在做设备面板开孔、网络模块集成设计时，可以直接调用该模型做干涉检查，验证安装空间是否满足要求，避免开模后出现装配干涉的问题。在实际的设备选型过程中，这类连接器的尺寸兼容性是核心考量点，模型的所有安装尺寸均符合TIA/EIA-568-C.2六类连接硬件标准，公母头插合后的重叠尺寸、端口的突出高度、固定孔位的间距都和行业通用件完全一致，可以直接替换同规格的市售产品，无需修改原有设备的安装结构。针对高密度布线场景，这款连接器的外形宽度控制在标准16mm以内，并排安装时相邻接口之间不会出现干涉，交换机、配线架上密集排布时也能预留足够的插拔操作空间，不会因为间距过小导致水晶头插拔困难。
