教学用小型台式三轴数控加工设备

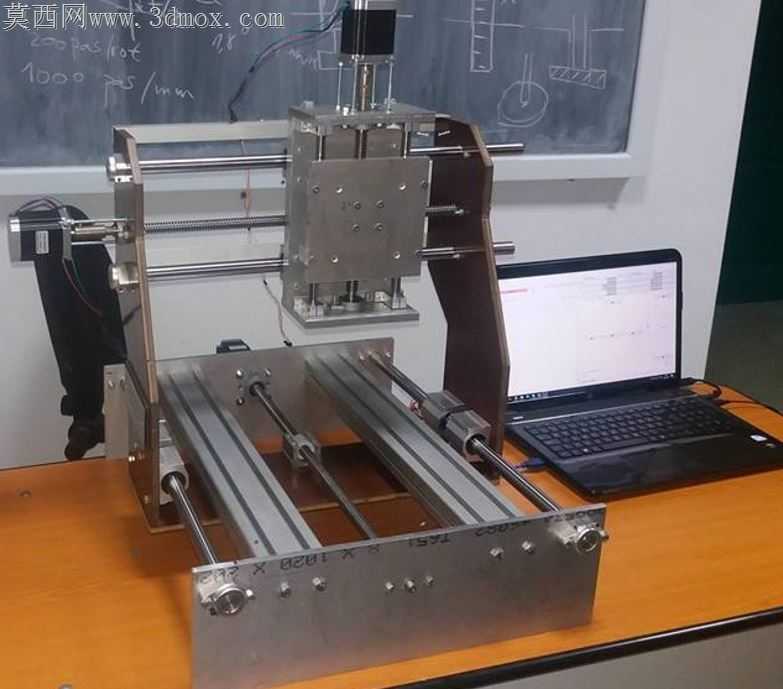

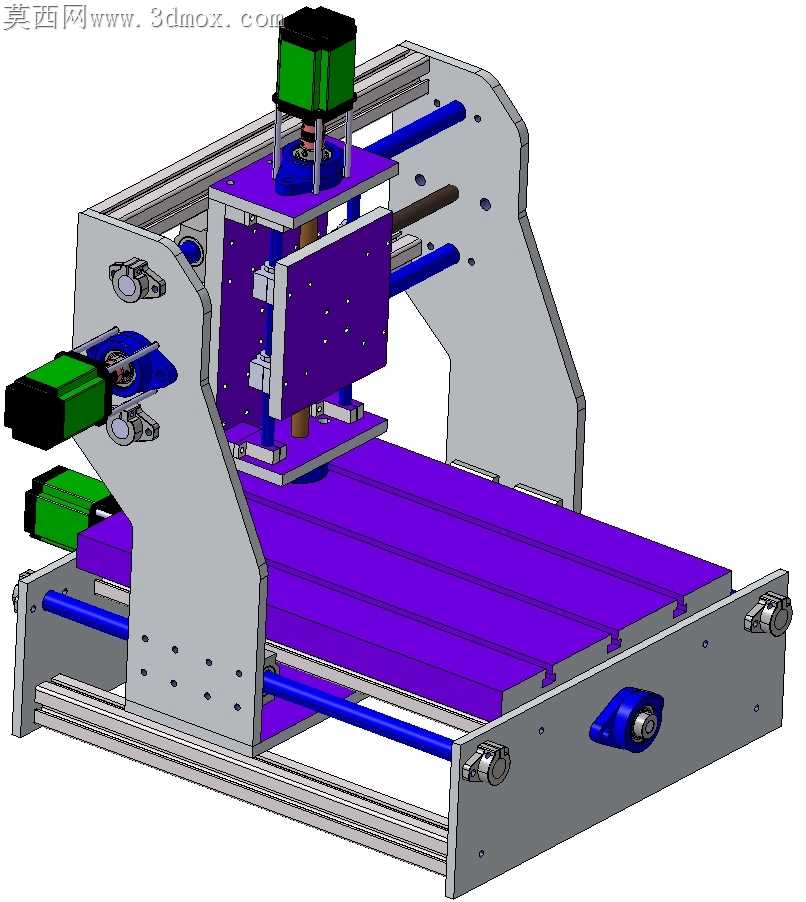

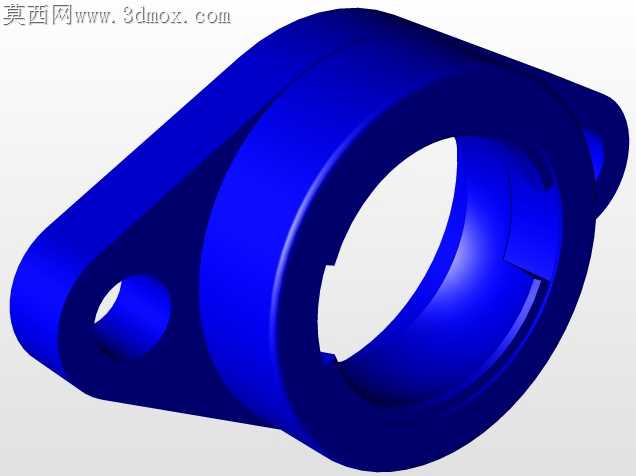

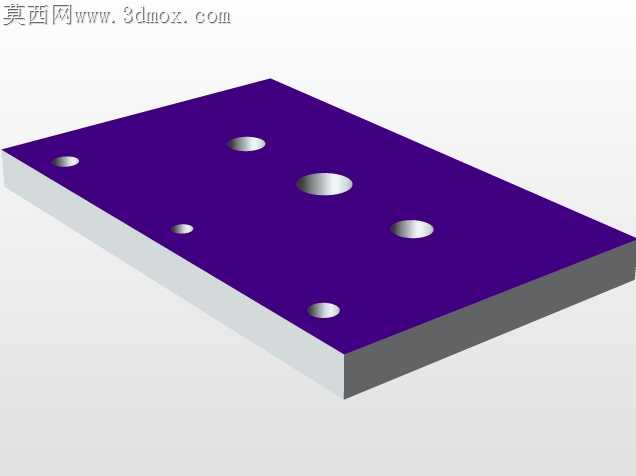

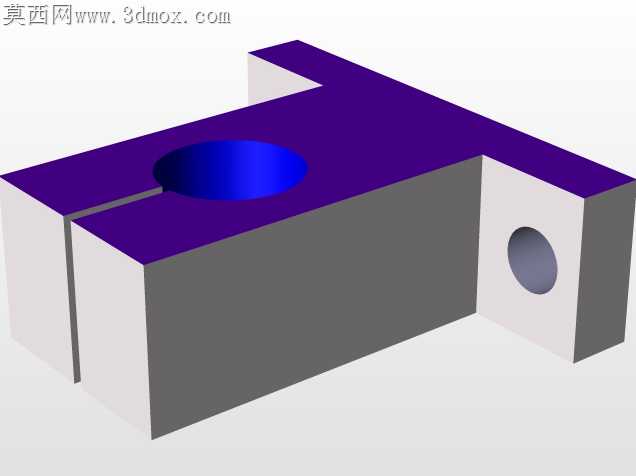

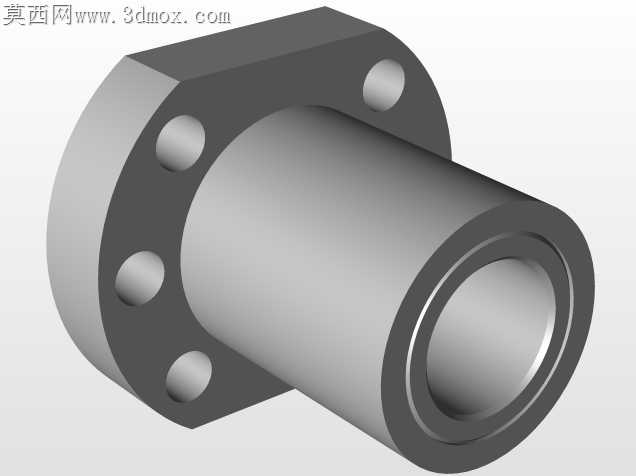

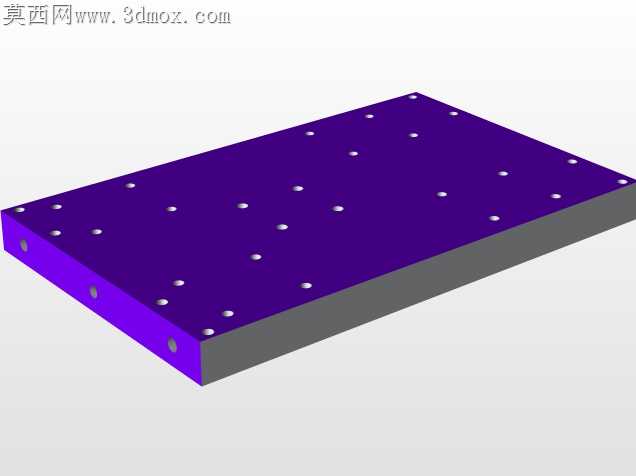

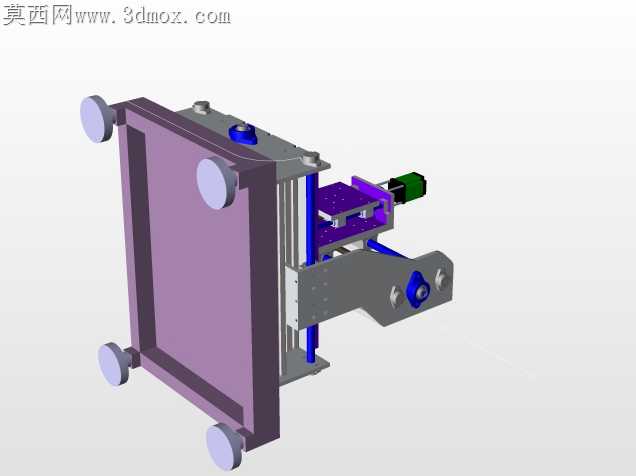

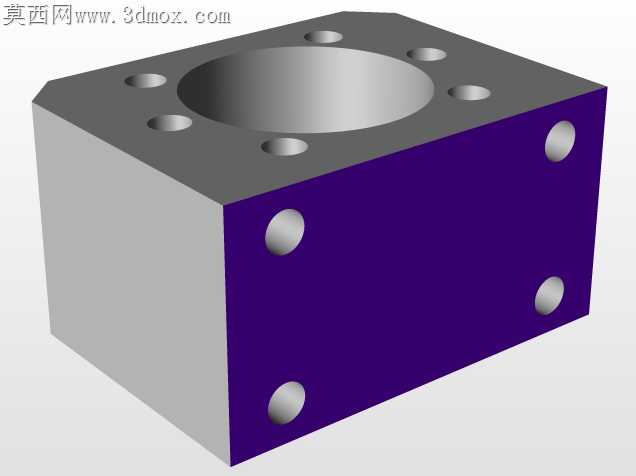

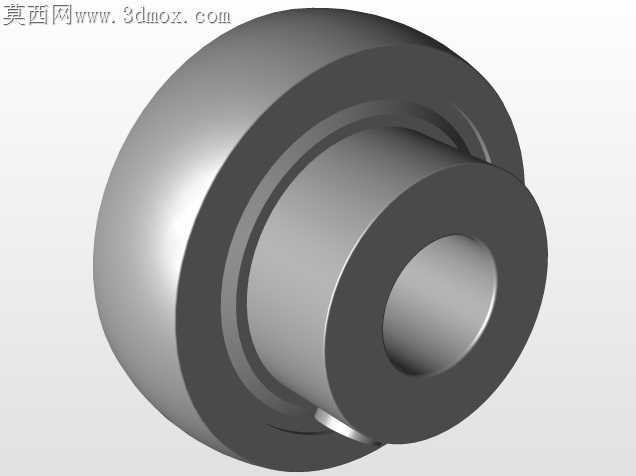

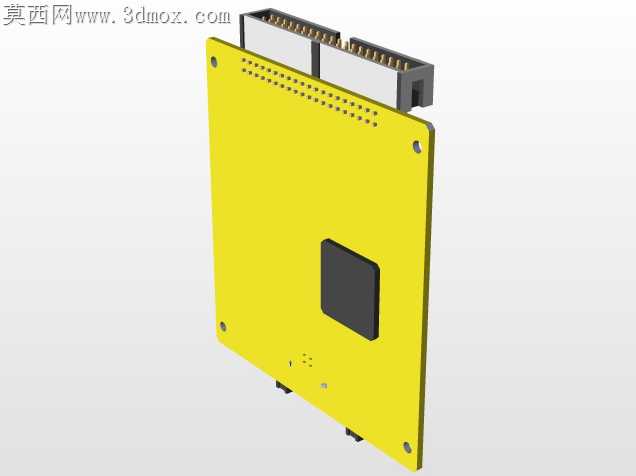

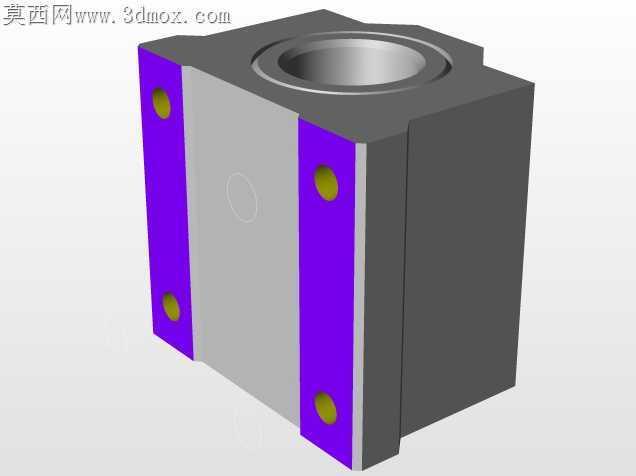

这款小型台式数控加工设备主要面向职业院校、高校工程实训中心以及个人创客工坊的数控教学场景，可帮助初学者快速掌握三轴数控加工的运动逻辑、对刀操作、简单工件铣削加工的全流程，也可用于小型非金属、软金属工件的小批量打样加工，能够完成平面铣削、轮廓雕刻、简单钻孔等常规加工工序，适配教学场景下低强度、高频次操作的使用需求。设备采用台式龙门式结构布局，整体安装边界紧凑，可直接放置于常规实训工作台面使用，无需额外浇筑设备基础，搬运与布设门槛极低，适配教学场地灵活调整的需求。整体结构采用铝型材配合钣金件搭建主体框架，X轴方向采用双光轴导轨搭配丝杠传动的结构，沿工作台长度方向布置，承载工作台实现横向进给运动，导轨两端设置有限位缓冲结构，避免超程运行造成结构碰撞损坏；Y轴传动组件布置于龙门横梁两侧，带动主轴安装板实现纵向进给；Z轴采用垂直布置的丝杠导轨结构，搭载主轴实现上下方向的进给运动，三个运动轴均搭配独立的驱动单元，传动路径短，传动间隙小，能够满足教学演示所需的运动精度要求。工作台采用平整的槽式台面设计，可通过配套压块快速固定待加工工件，台面有效装夹区域可覆盖常规教学实训用坯料的尺寸范围，无需额外定制工装夹具即可完成多数教学工件的装夹固定。主轴单元采用高速风冷设计，可适配不同直径的铣刀、雕刻刀，满足不同教学加工场景的刀具更换需求，主轴安装板预留有刀具冷却组件的安装位，可根据实训需求加装冷却管路。设备的两侧立式支撑板采用一体化切割成型，结构刚性充足，可承受实训过程中常规铣削加工的切削力，避免加工过程中出现结构震颤影响加工精度与教学演示效果。整体走线沿型材内腔与结构缝隙布置，外露线缆均配有拖链防护，避免进给运动过程中线缆出现拉扯磨损，提升设备在高频次教学操作下的使用寿命。设备各运动轴的调节手轮外露布置，方便教学过程中演示手动进给、对刀操作的流程，学员可直观观察到每个轴的运动方向与传动结构，降低数控原理的理解门槛，帮助初学者快速建立三轴数控加工的空间运动认知。
