数控加工中心臂式自动换刀机构设计

该换刀机构主要应用于立式数控铣床、加工中心等金属切削加工设备，承担加工工序间的刀具自动切换职能，解决单主轴设备无法在一次装夹工况下完成多工序加工的痛点，广泛适配模具加工、精密零部件批量生产、五金零件定制加工等场景，能够大幅缩短工序切换的辅助时长，减少人工换刀带来的定位误差与操作安全风险，提升设备整体稼动率与加工精度一致性。

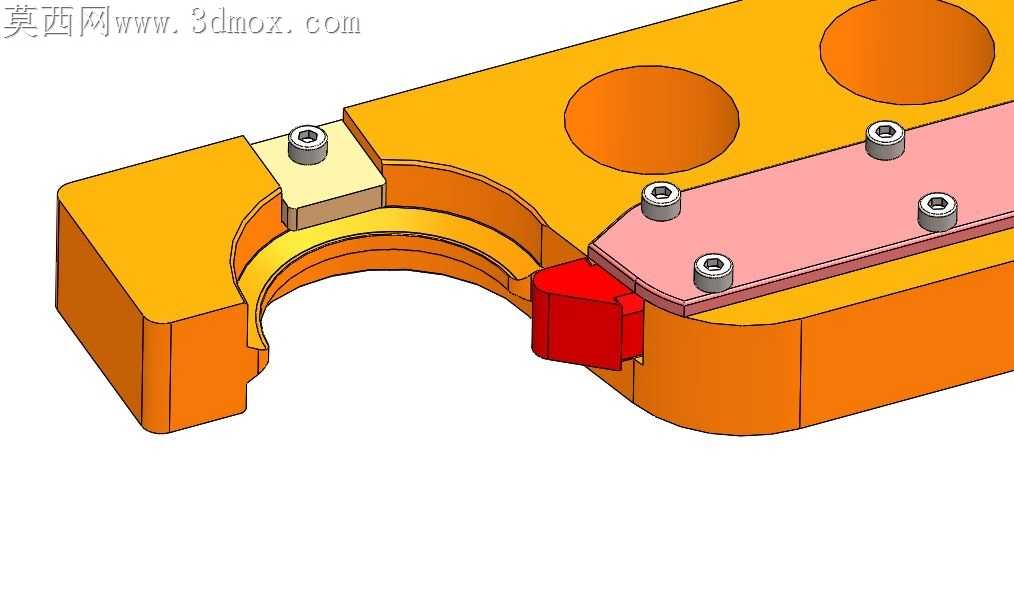

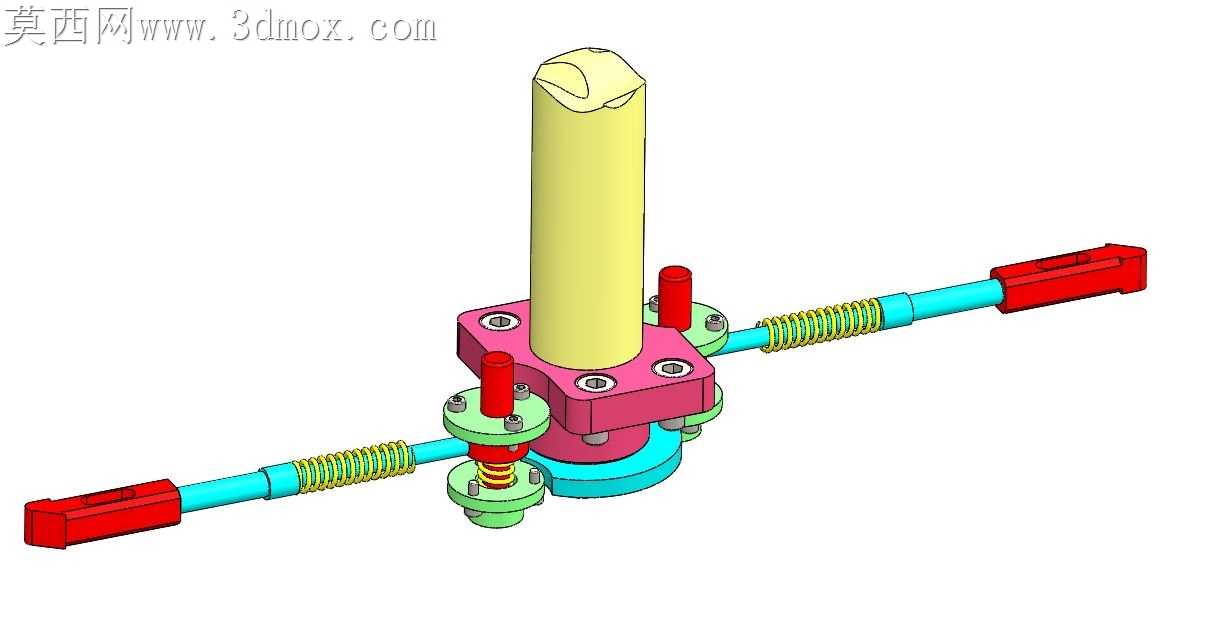

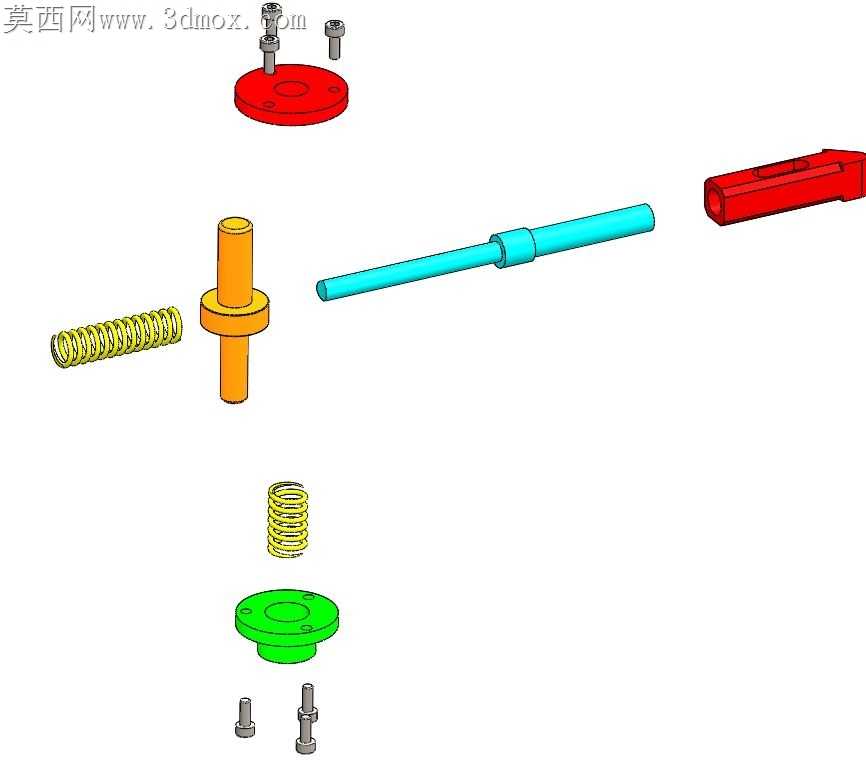

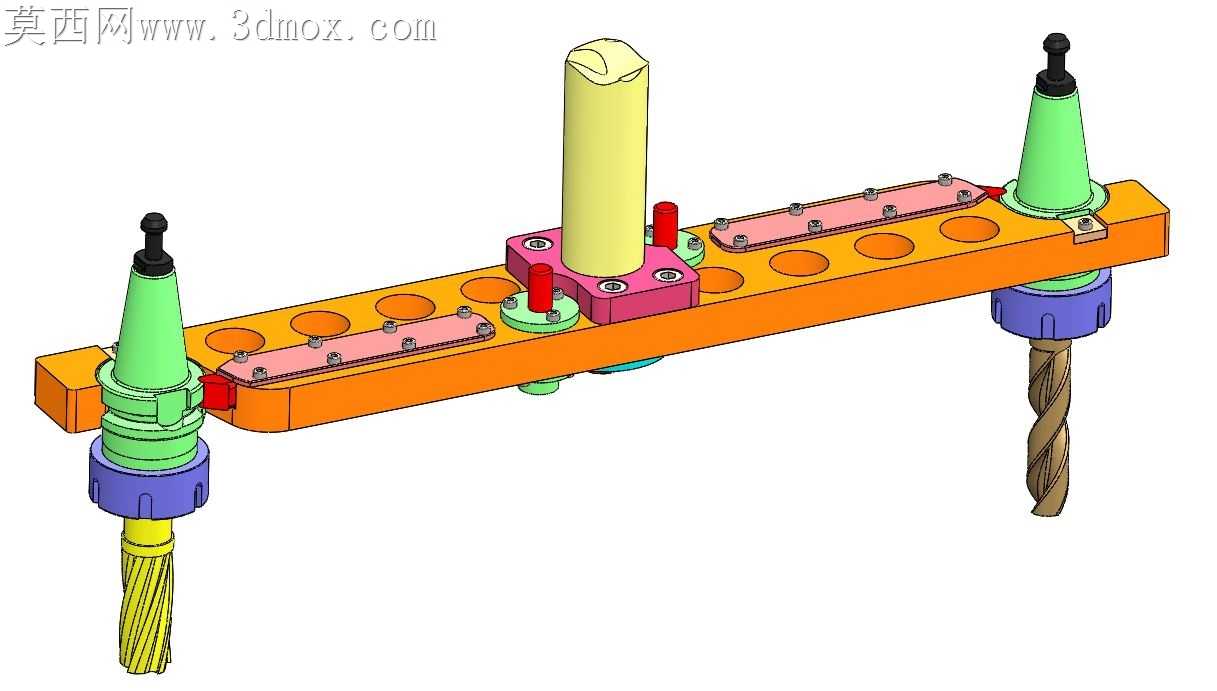

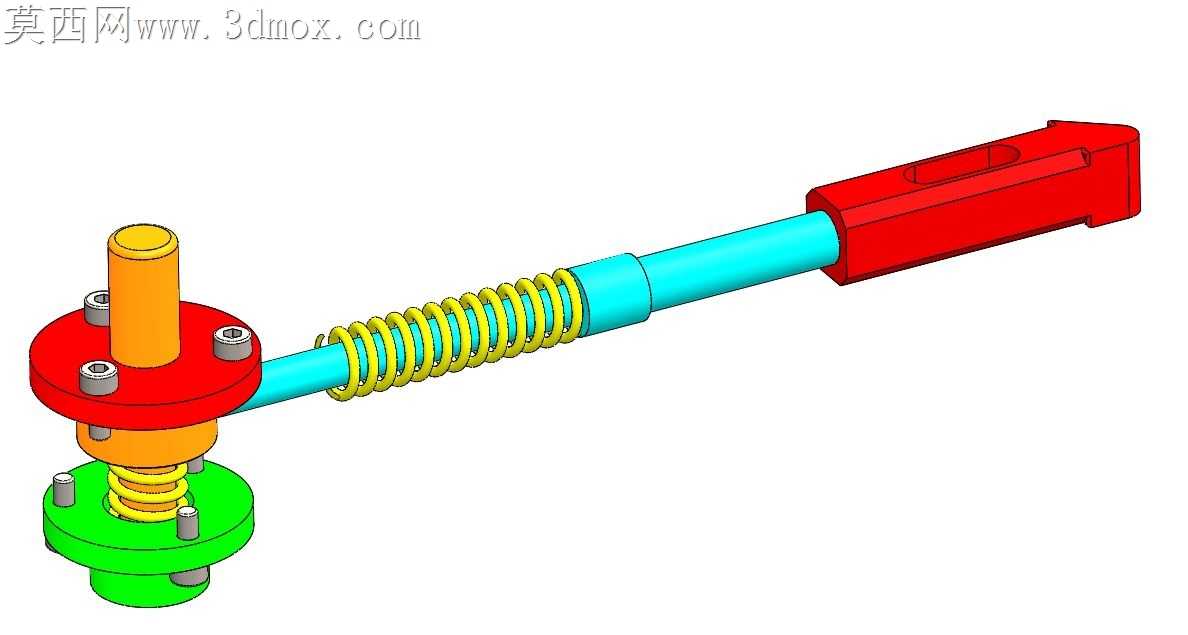

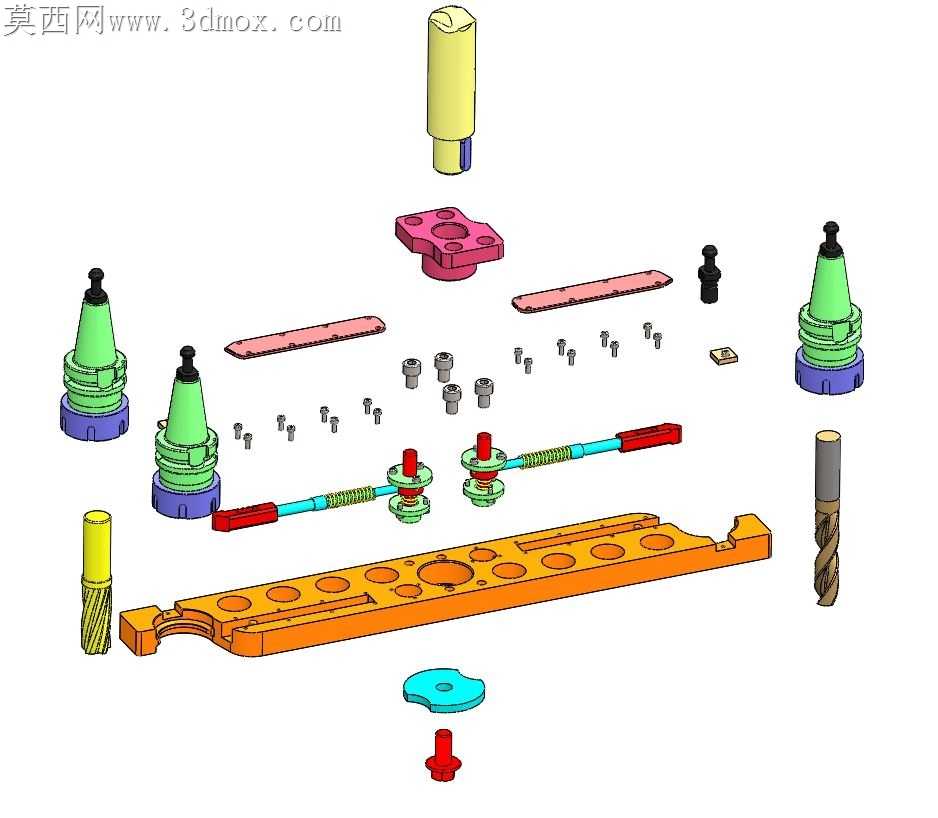

从实际功能来看，该机构采用直线排布的刀位设计，可同时装载多支不同规格的BT标准刀柄刀具，覆盖铣削、钻孔、镗削、攻丝等不同加工工序的刀具搭载需求，两端的夹持定位结构可与机床主轴、刀库推送机构精准配合，完成刀具的抓取、换位、锁紧全流程动作，刀座处设置的弹性定位销与锁紧压块，能够在机构快速移位过程中保证刀具无窜动、无脱落，换位重复定位精度可满足精密加工的公差要求。

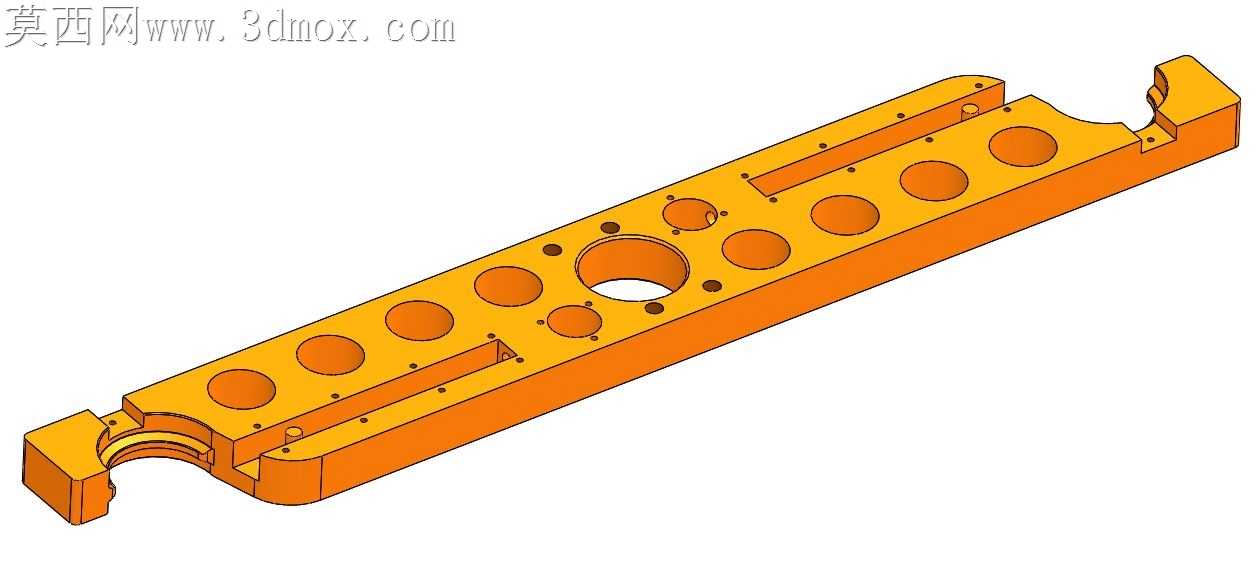

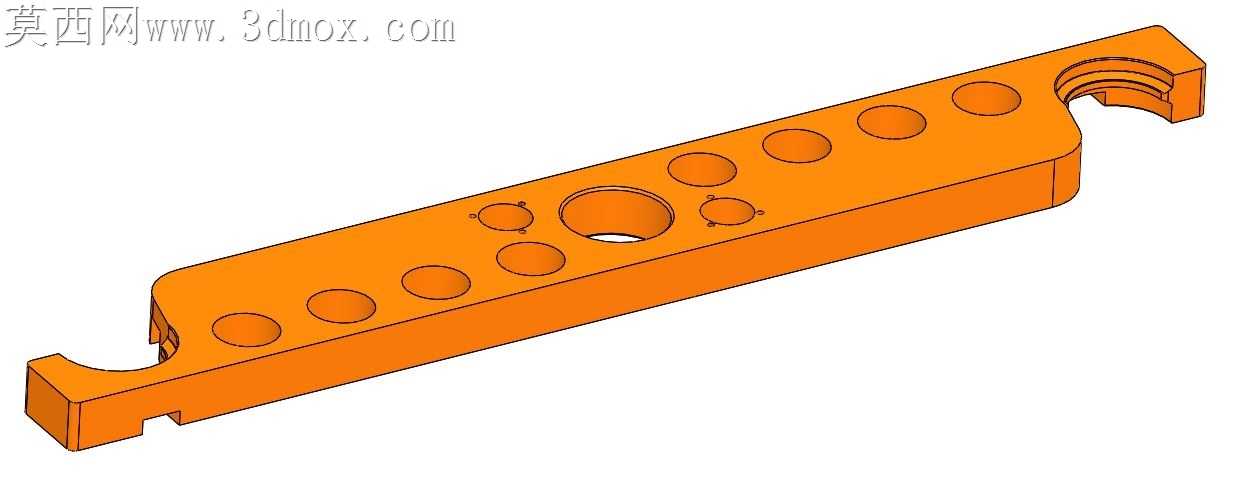

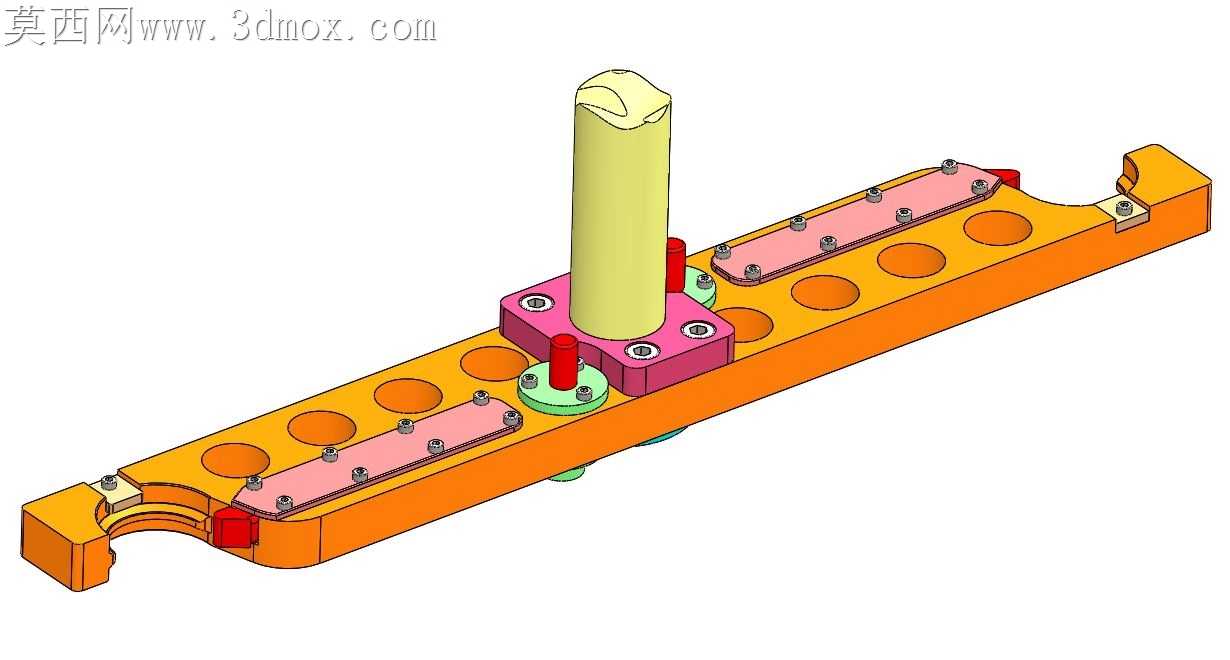

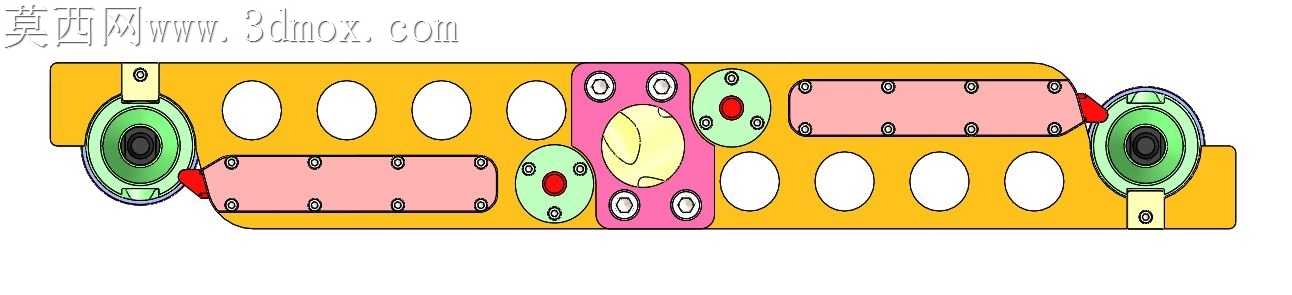

设计层面上，整体采用长条式铝合金主体梁结构，在保证结构刚性的前提下尽可能降低自身重量，减少换位驱动的负载惯量，提升换刀动作的响应速度；刀位沿梁体等距排布，相邻刀位预留足够的安全间隙，避免大直径刀具相邻安装时发生干涉；刀柄定位锥面与机床主轴锥度完全匹配，保证刀具装夹后的同轴度要求；油路、气路通道沿梁体内置排布，避免外置管线在换刀往复动作中出现缠绕、磨损问题，提升机构运行可靠性。

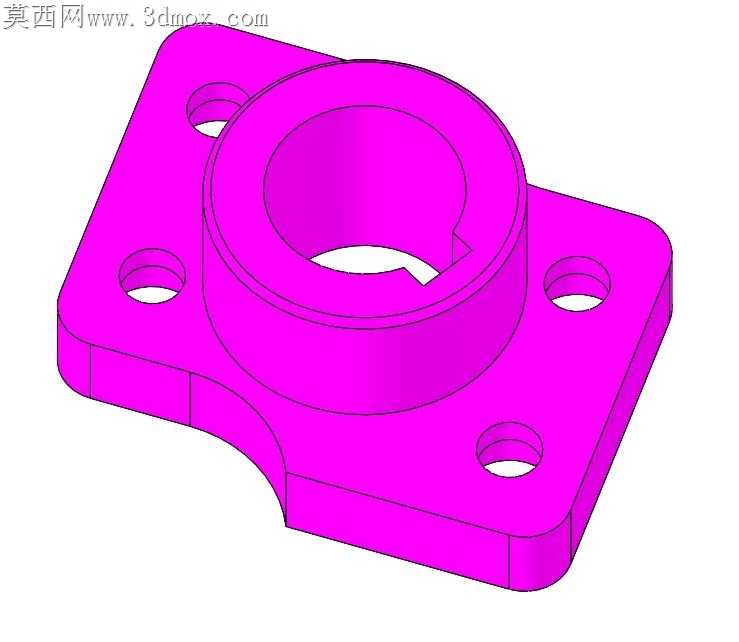

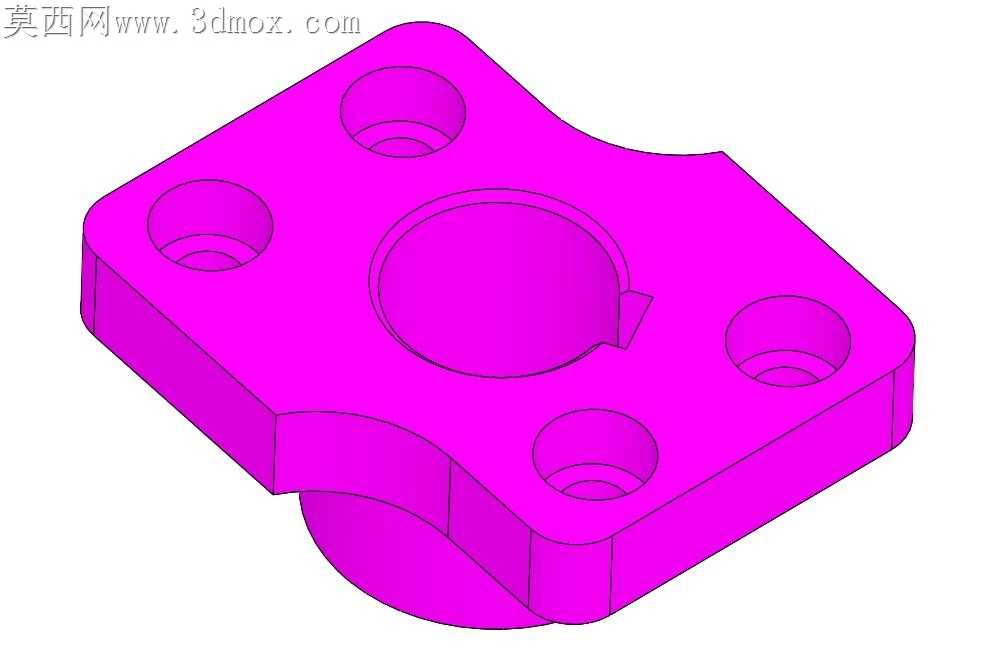

安装边界方面，该机构整体为扁平长条形布局，横向安装尺寸适配常规中小型加工中心的主轴行程范围，竖向安装高度不占用Z轴过多有效行程，安装基面设置有统一的定位销孔与螺栓连接位，可直接固定在机床的换刀滑台机构上，无需对原有设备的床身结构做大规模改造，适配性较强；刀位间距经过精准核算，可兼容最大直径100mm的盘类刀具安装，刀具装夹后整体外伸尺寸控制在安全范围内，换刀旋转、移位过程中不会与机床工作台、夹具、工件发生碰撞，能够适配多数常规尺寸工件的加工换刀需求。
