力士乐博世U型气缸连接夹适配CDH系列缸径100

在重型液压执行机构的安装布局里，这类U型连接夹是缸筒端与负载侧铰接的核心受力件，常见于冶金设备的轧线压下机构、大型工程机械的臂架驱动回路、港口起重设备的变幅油缸安装位，用来抵消油缸运行过程中产生的径向偏摆，避免活塞杆承受额外的弯曲载荷，延长密封件与导向套的使用寿命。

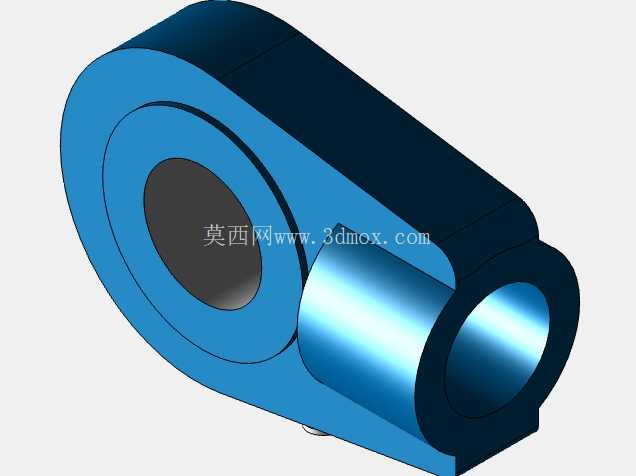

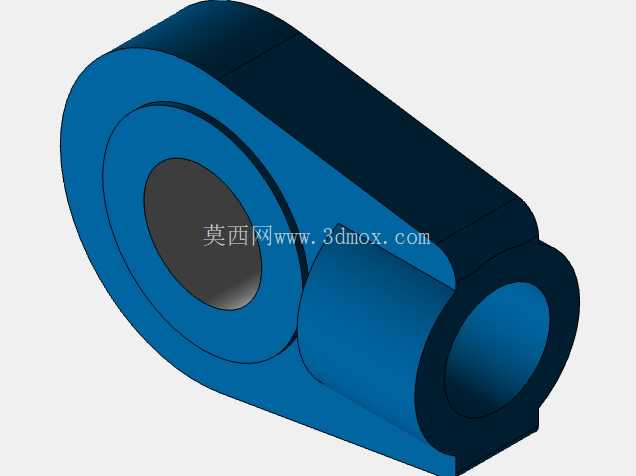

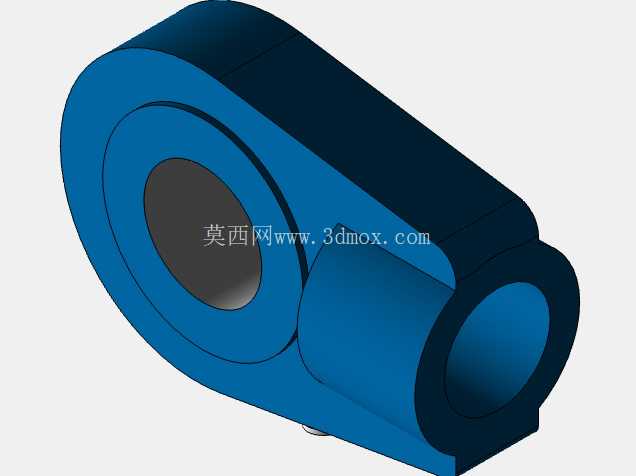

从结构设计逻辑来看，该U型夹采用整体锻造后机加工的成型思路，主体为一体化的叉式结构，大端的同轴通孔用于穿装铰接销轴，和设备基座的耳板完成铰接固定，小端的内螺纹孔直接与活塞杆端部的外螺纹旋合，不需要额外的过渡连接件，减少了装配环节的累计误差。设计时特意将铰接孔的轴线与螺纹孔的轴线设置为空间垂直布局，保证油缸在绕铰接轴摆动的过程中，活塞杆的受力始终沿轴向传递，不会出现别劲卡滞的问题。

安装边界上，适配的活塞杆直径为100毫米规格，螺纹规格匹配M45×1.5的公制细牙螺纹，旋合长度控制在55毫米，足够的螺纹啮合长度可以承受大吨位油缸的额定静载荷，避免螺纹脱扣失效。整体外形长度为168毫米，铰接孔的内径与配套销轴采用H8/f7的间隙配合，既保证铰接转动的灵活性，又不会因为间隙过大产生冲击载荷。零件净重约3.3公斤，额定静载荷承载能力可达365kN，许用工作载荷为131.4kN，完全匹配大缸径重载油缸的出力参数。

实际选型适配时，该U型夹除了适配CDH1系列气缸，还可兼容CGH1、CSH1、CDH3、CGH3、CSH3等多个系列的力士乐标准油缸，只要活塞杆端螺纹规格、直径参数匹配即可通用。安装过程中需要注意，螺纹旋合到位后必须始终牢固拧紧在活塞杆的肩部定位台面上，不能留有间隙，否则油缸带载运行时会产生螺纹松动、交变冲击，最终导致连接断裂。铰接销轴装配时要加注润滑脂，配合孔用挡圈完成轴向定位，防止销轴在设备运行过程中窜出脱落。

从工况适配性来看，这类U型夹的受力面都做了强化处理，铰接孔内壁可根据需求加装自润滑衬套，在低速重载、摆动频率不高的液压驱动场景下，能长期保持稳定的连接精度，不会因为长期磨损出现铰接间隙过大的问题。很多现场设备改造时，也会参照这个结构尺寸自制连接夹，但要注意材料必须选用42CrMo调质处理，不能用普通Q235钢替代，否则在冲击载荷下容易出现叉臂断裂的故障。建模时要重点保证两个孔的轴线垂直度、螺纹孔与外端面的同轴度，这些形位公差直接影响最终的装配效果，如果垂直度超差，油缸安装后会出现憋缸、活塞杆爬行等问题，严重时会直接拉坏油缸导向带和密封件。
