嵌入式单板防护承载外壳结构设计

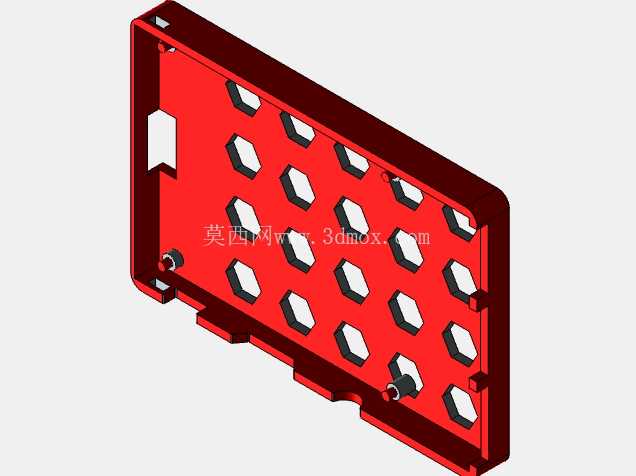

　　这款嵌入式单板防护外壳，主要面向小型嵌入式开发板的装机防护场景，在桌面开发、小型智能终端集成、嵌入式教学实验、边缘计算节点部署等场景中都能适配使用，核心作用是为裸露的印刷电路板提供物理防护，避免电路板在搬运、安装、使用过程中被异物磕碰、被液体泼溅、被金属碎屑短路，同时兼顾板载元件的散热需求与外接接口的对位精度。从结构设计逻辑来看，外壳采用单侧开放式的框体承载结构，主体承托面做了整面的六边形阵列开孔，这类开孔并非单纯的装饰设计，六边形的结构刚性优于同开孔率的圆形或方形孔，在保证外壳整体抗弯折强度的前提下，最大化了开孔面积，能让板载主控芯片、内存颗粒、电源管理芯片这类发热元件的热量直接通过开孔对流散出，不需要额外加装散热风扇就能满足常规负载下的散热需求，同时整面的开孔也能避免外壳与板载背面的贴片元件产生硬接触，预留出足够的元件容差空间，适配不同批次电路板的元件高度误差。外壳的侧边做了一体化的围边结构，围边高度刚好覆盖电路板的板厚，在对应电路板外接接口的位置做了精准的避让缺口，包括电源接口、视频输出接口、USB接口的位置都预留了无遮挡的操作空间，不需要额外拆卸外壳就能完成所有外设的插拔操作，围边内侧做了几处定位凸台，安装时电路板可以直接顺着凸台滑入到位，不需要额外做对位调整，凸台的高度刚好托住电路板的边缘，不会挤压到板身的布线层。

　　外壳底部设置了几处带安装孔的固定柱，固定柱的内孔对应电路板上的标准安装孔位，安装时可以用微型螺丝直接将电路板锁固在外壳上，避免电路板在外壳内出现窜动，固定柱的高度做了精准计算，锁固后电路板背面的贴片元件与外壳底面之间预留了1.2mm的安全间隙，防止元件引脚直接接触外壳造成短路。外壳的外侧设置了几处卡扣式的安装位，既可以单独作为桌面式外壳使用，也可以通过卡扣快速挂载到DIN导轨、设备机箱内壁或者定制的安装支架上，适配不同的集成安装需求。

　　从安装边界尺寸来看，外壳的内轮廓尺寸完全匹配对应单板的长宽尺寸，单边预留0.3mm的安装间隙，既不会因为间隙过大导致电路板晃动，也不会因为间隙过小造成装配卡滞，外壳的整体壁厚控制在1.8mm，在保证结构强度的前提下尽可能压缩整体厚度，安装后整体厚度不会超过单板加装常规散热片后的总厚度，不会额外占用过多的安装空间。在细节设计上，外壳的所有边角都做了R1.5的圆角处理，避免安装过程中锐边划伤操作人员，也能减少外壳受外力冲击时的应力集中问题，提升外壳的抗摔抗形变能力，围边与承托面的衔接位置做了均匀的加强筋过渡，避免长期使用后围边出现开裂变形的问题。

　　这类外壳的设计需要平衡防护性、散热性、装配便捷性三个核心需求，不能为了追求防护性做全封闭结构导致散热失效，也不能为了散热过度开孔损失结构强度，同时还要兼顾生产环节的工艺可行性，这款外壳的结构完全适配压铸成型工艺，所有拔模角度都控制在1.5度，没有倒扣结构，不需要复杂的侧抽芯结构就能完成批量生产，生产过程中的良率控制难度更低，综合生产成本也更可控。在实际选型使用时，需要确认对应单板的接口位置与外壳的避让缺口完全匹配，同时确认安装场景的固定方式与外壳外侧的卡扣位适配，如果是在高粉尘、高湿度的特殊场景使用，还可以在开孔位置加装防尘网，不影响散热的同时提升防护等级。
