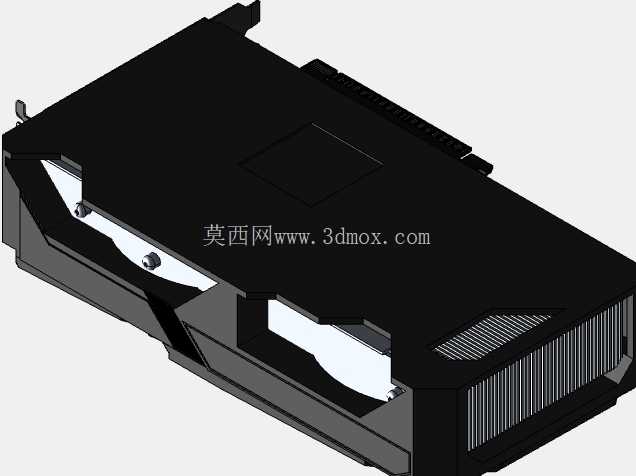

ROG STRIX RX6600XT游戏显卡结构设计

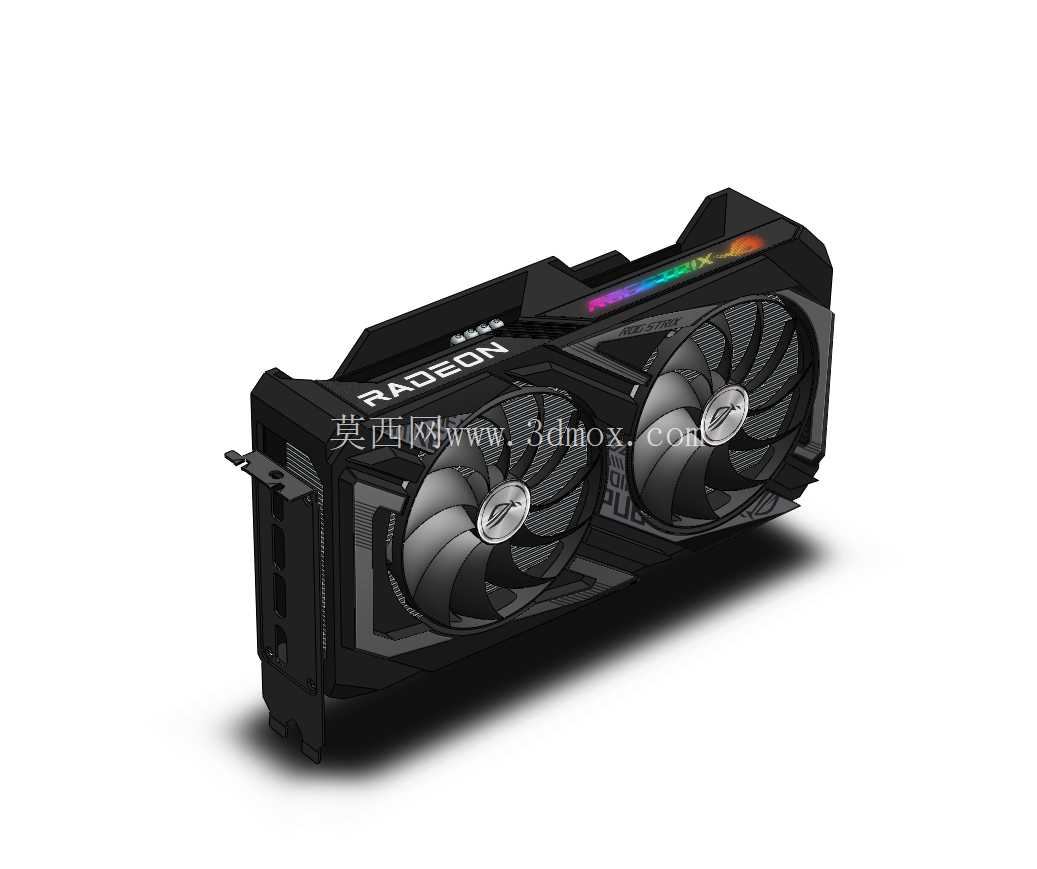

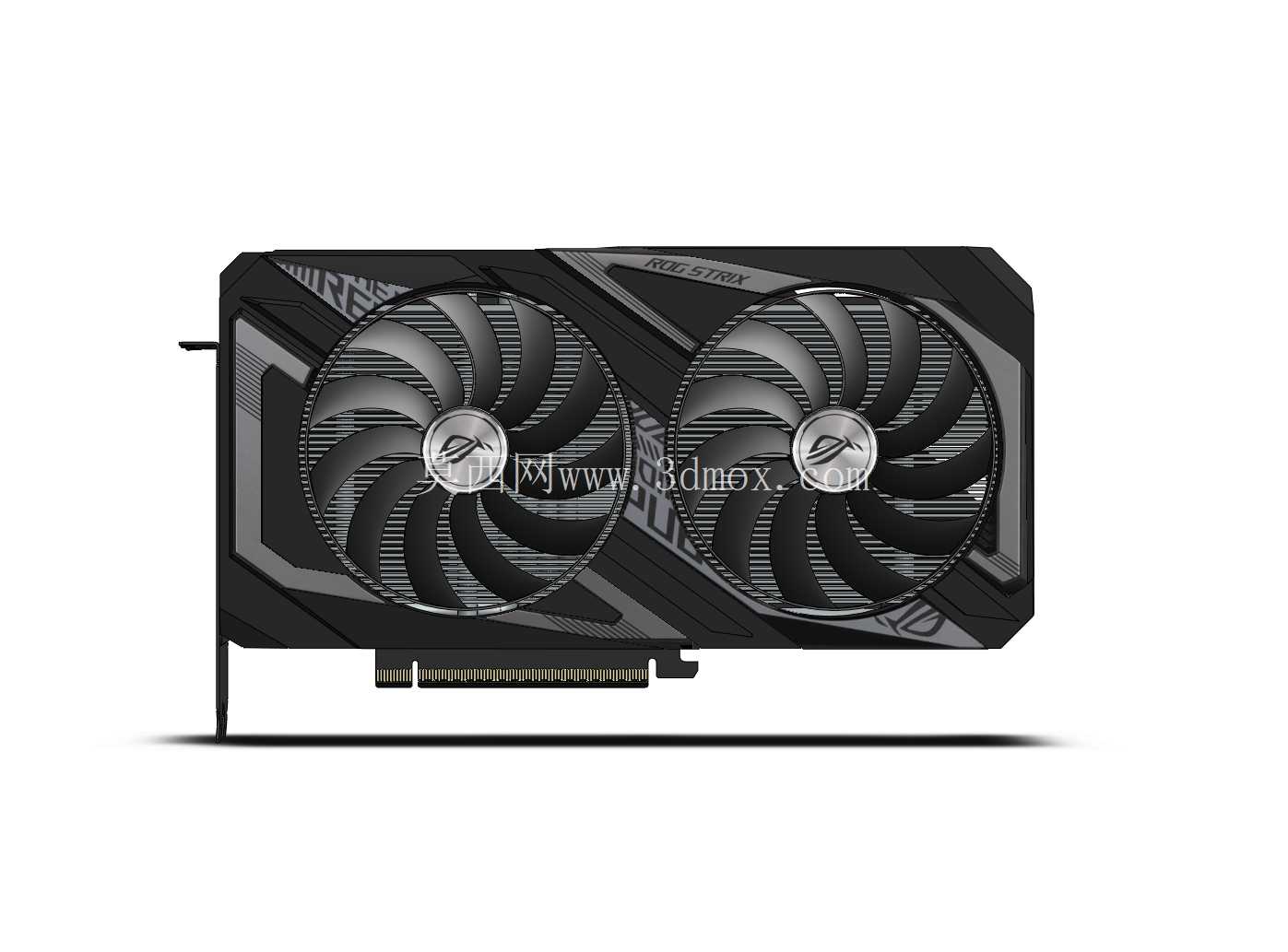

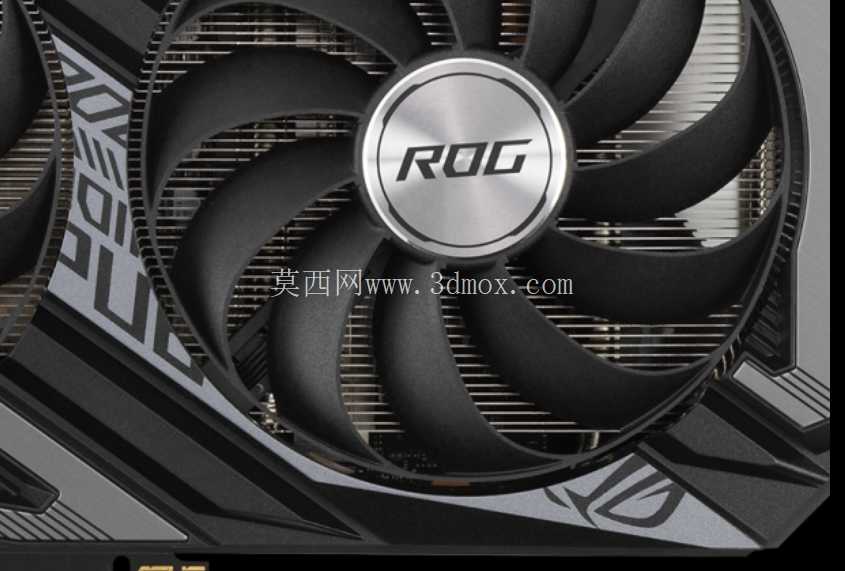

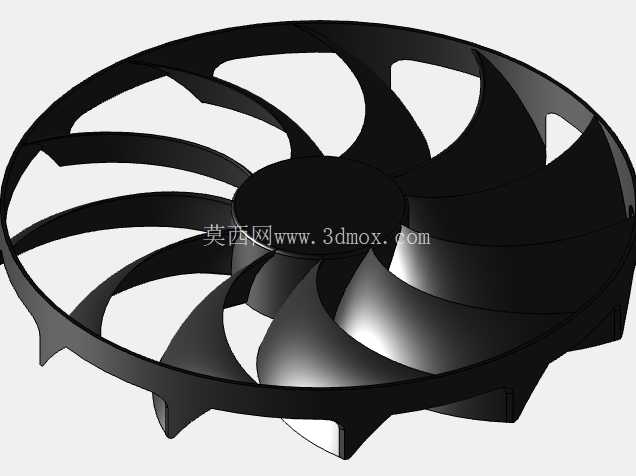

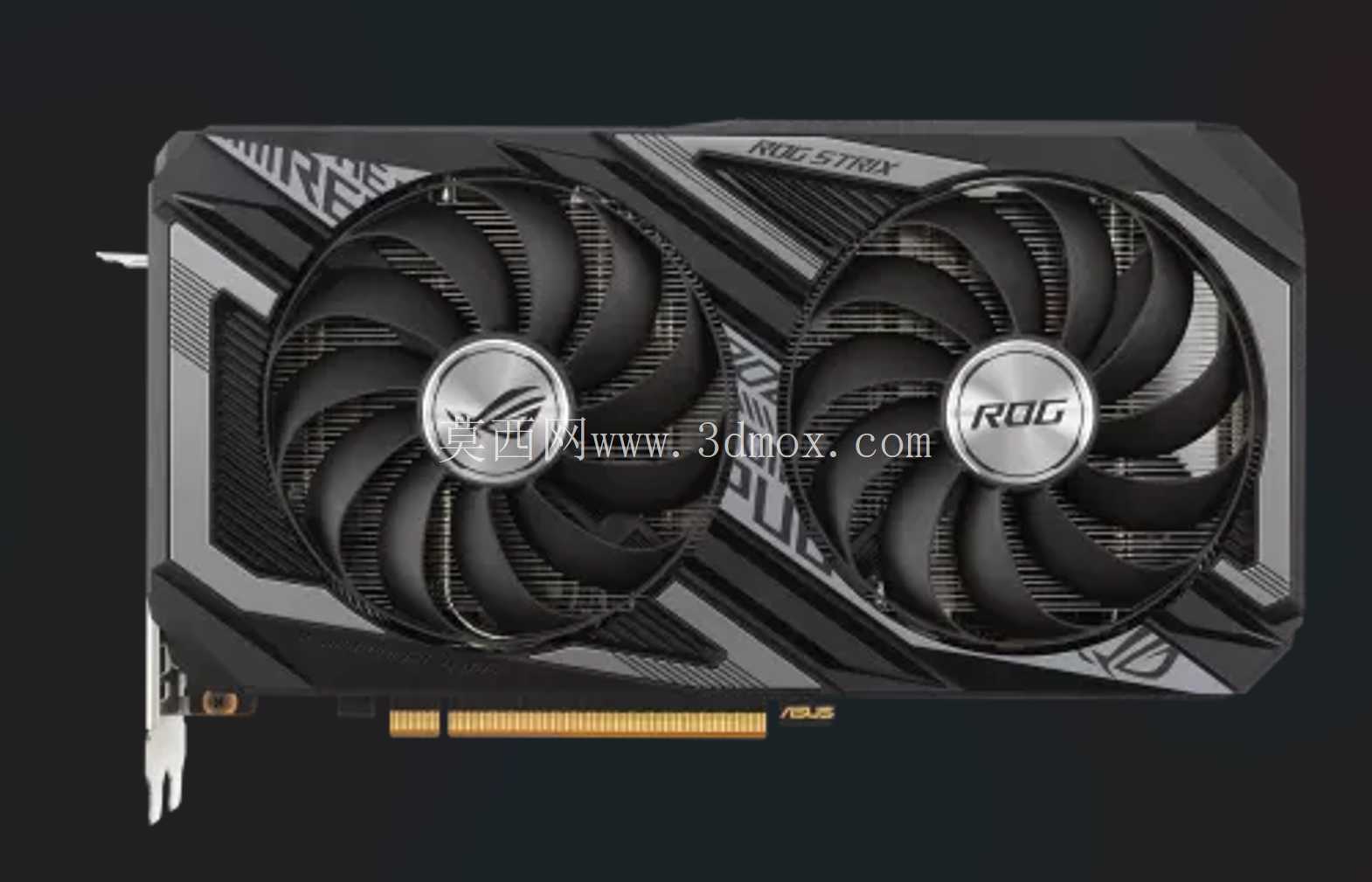

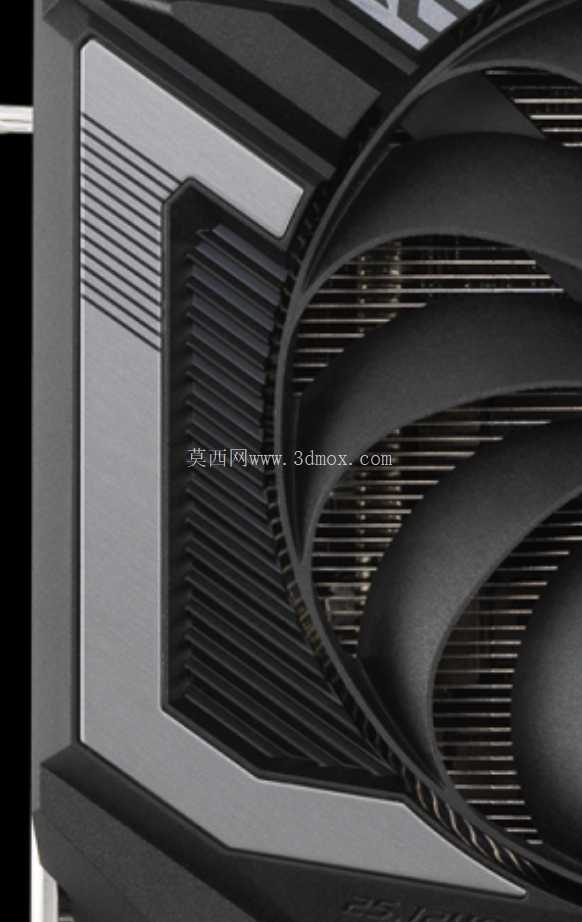

　　在桌面级电竞电脑硬件的结构开发流程中，独立显卡的三维结构建模是衔接PCB布局、散热系统设计、机箱兼容性验证的核心环节，本次呈现的ROG系列RX6600XT显卡结构模型，可覆盖从工业渲染展示、整机装配模拟到结构干涉校验的多场景使用需求。从实际工程应用角度出发，这类中高端电竞显卡的结构设计首先要平衡散热效能与安装边界的矛盾：双风扇轴向散热模组的布局需要匹配PCB上核心芯片、显存颗粒、供电Mos管的热源分布，风扇扇叶的曲面弧度、导风罩的导流槽走向都要经过流道模拟验证，避免散热气流在壳体内部形成紊流，同时要控制整体厚度不超过2.5个PCIe插槽位的行业通用标准，避免挤占相邻扩展槽的安装空间，适配绝大多数ATX、MATX、ITX规格机箱的显卡安装位。

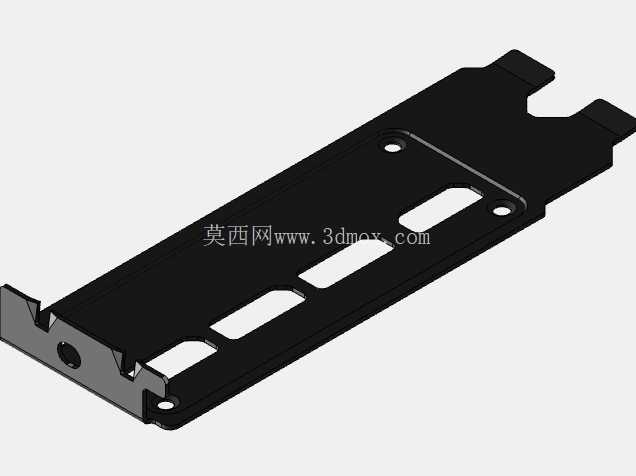

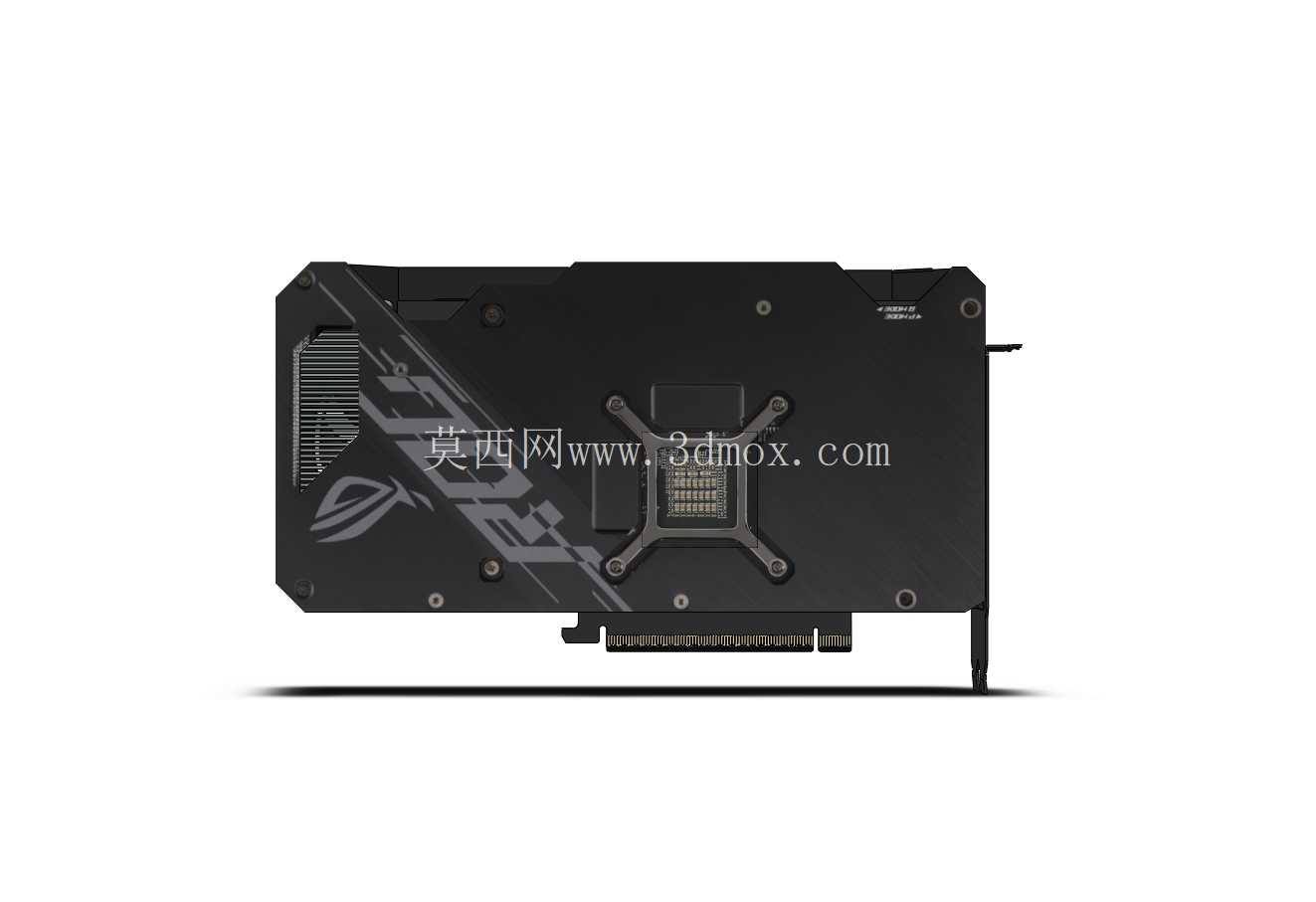

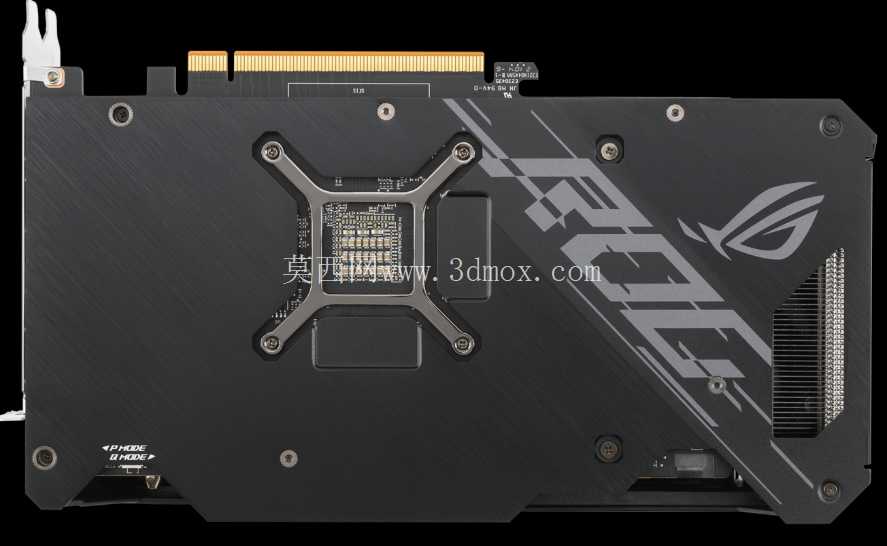

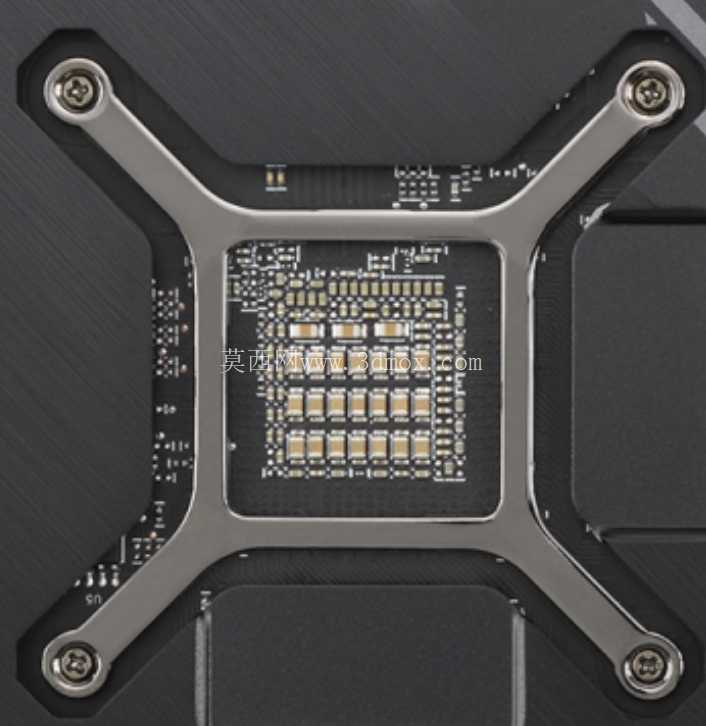

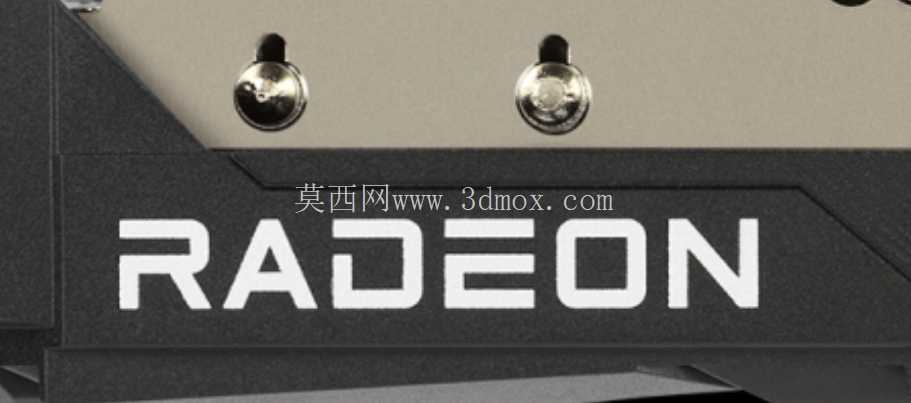

　　显卡的金属背板设计并非单纯的装饰构件，建模过程中需要预留对应PCB板固定螺柱的安装孔位，同时在核心芯片对应位置做凸起的接触结构，配合导热垫为PCB背面的显存颗粒提供辅助散热，背板边缘做卷边处理避免安装时割手，尾部的通风开孔要和导风罩的出风方向对齐，形成贯穿式的散热风道。输出接口端的挡板采用标准PCIe全高尺寸，预留DP、HDMI接口的精准开孔位置，挡板上的固定弹片结构要符合机箱PCIe挡片的安装公差，确保显卡插入主板后接口不会出现偏移、无法插紧线材的问题。

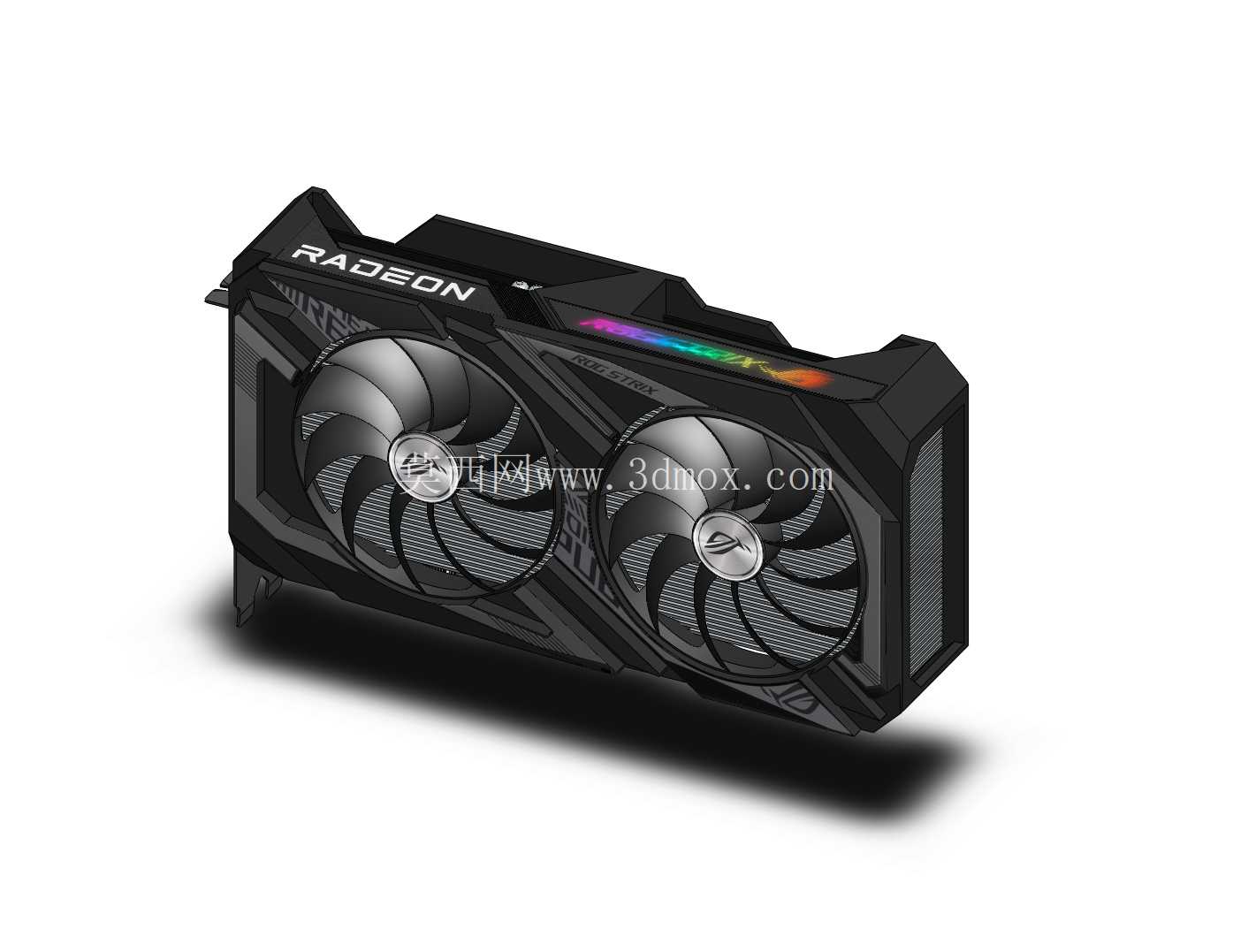

　　显卡顶部的ARGB灯效区域做了内嵌式的结构设计，灯条的安装槽位预留了走线空间，不会和内部的散热鳍片、热管产生结构干涉，导光件的卡扣结构做了隐藏式处理，从外部看不到固定结构的外露痕迹，保持外观的整体性。供电接口端的结构做了内凹处理，预留足够的线材插拔空间，避免供电线材弯折角度过大影响使用寿命，同时接口周围的壳体做了加强筋设计，避免插拔线材时导致壳体开裂。从安装边界来看，显卡整体长度控制在300mm以内，能够适配绝大多数中小尺寸机箱的显卡安装限长，显卡的金手指位置严格遵循PCIe x16插槽的标准尺寸，插入主板后不会和主板上的M.2散热装甲、内存插槽产生位置冲突，显卡的固定支架位置做了可调节的结构预留，可适配不同机箱的显卡支架安装高度。

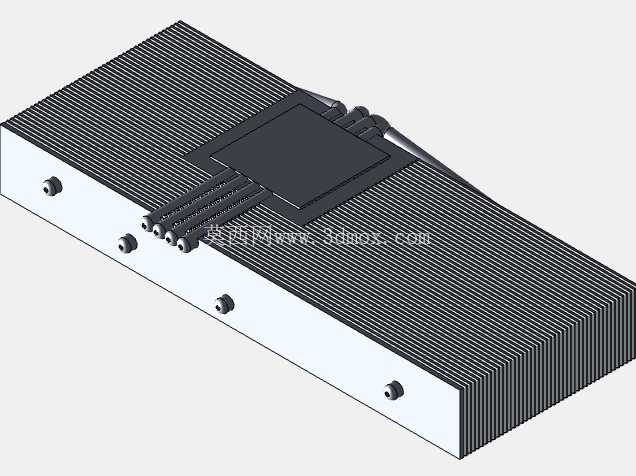

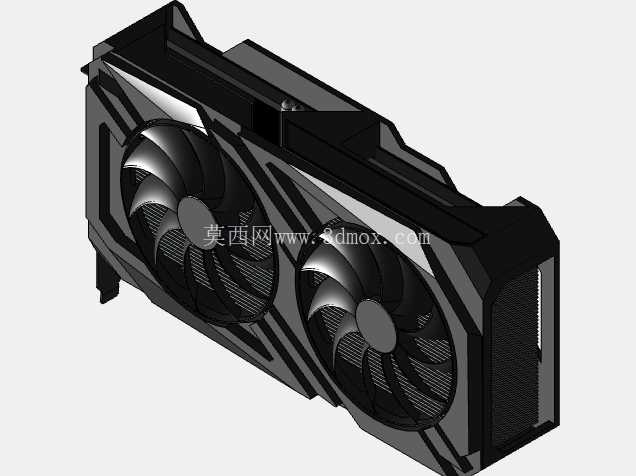

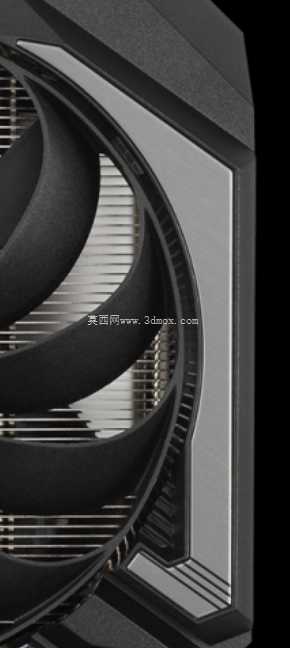

　　建模过程中对散热鳍片的间距做了等比例还原，每一片鳍片的扣合结构都做了简化处理，既保留了外观的真实感，又不会因为过多细碎结构导致装配模拟时出现运算卡顿，热管的弯曲弧度贴合核心与鳍片的连接位置，还原了热管直触核心的散热结构布局。这类显卡结构模型在实际工作中，可用于电脑整机厂商的机箱兼容性测试环节，提前验证不同机箱内显卡的安装空间、走线空间是否充足，也可用于电竞酒店、网吧的整机配置模拟，提前确认多显卡并排安装时的散热间距是否合理，还可用于硬件科普类内容的三维渲染素材，直观展示显卡内部的结构布局。对于三维建模从业者而言，这类消费级硬件的结构建模需要兼顾外观还原度与结构合理性，不能只做表面的外观曲面，要把实际安装中涉及的配合面、安装孔位、公差预留都做准确，才能让模型具备实际的工程参考价值，比如显卡的重量分布要做合理的配重模拟，避免安装后出现PCB弯曲的问题，导风罩的卡扣位置要和PCB上的固定孔位一一对应，确保实际装配时能够顺利扣合，不会出现卡扣错位的问题。
