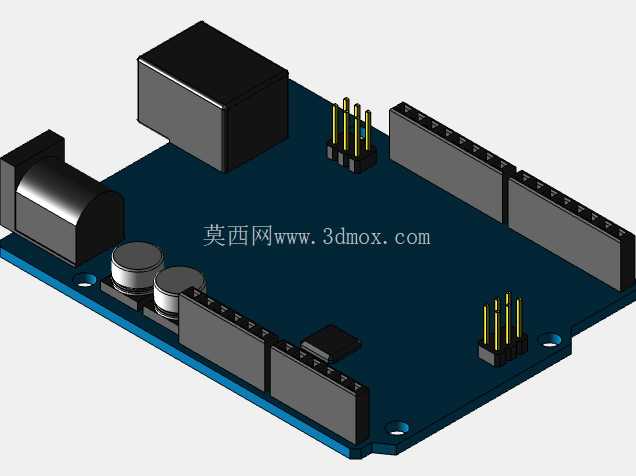

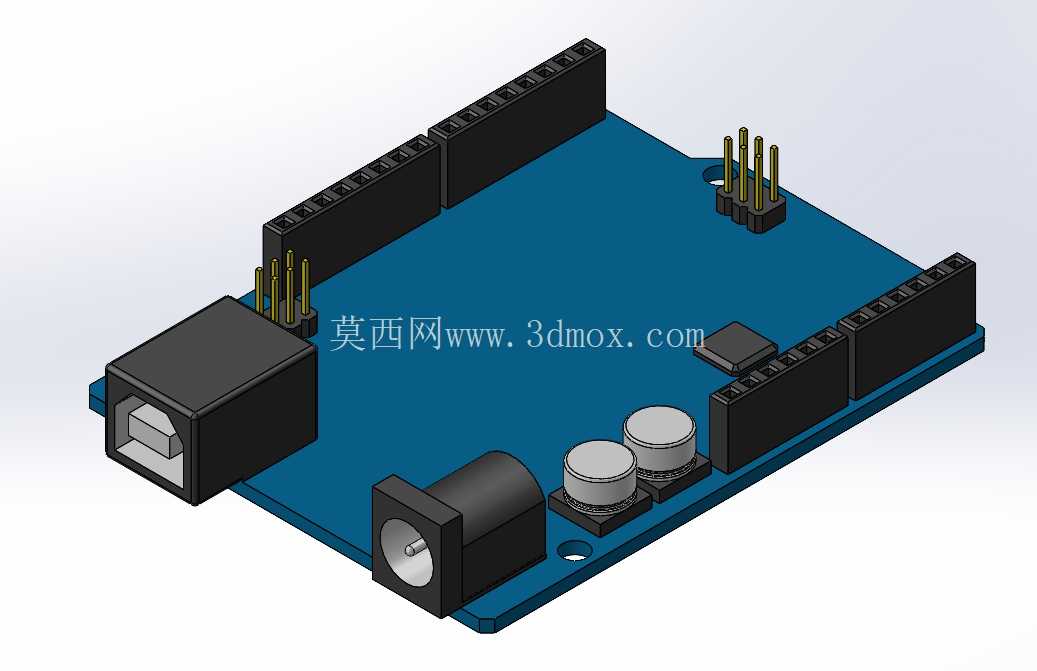

ArduinoUNOR3开发板结构三维建模

　　在嵌入式开发、教学实验装置搭建、小型智能设备原型验证场景中，控制核心板的结构匹配度直接决定整套装置的装配效率与运行可靠性，这款Arduino UNO R3控制板的三维结构模型，完全围绕实际装配与集成需求搭建，可直接用于各类教学实训台、小型自动化原型、创客类智能装置的结构设计环节。从实际应用场景来看，这类控制板常被嵌入到学生创新实验装置、小型智能分拣演示台、环境监测采集终端、桌面级小型智能设备中，作为核心控制单元承载信号采集、指令输出、外设驱动的功能，建模过程中优先还原了板上所有元器件的实际安装高度与占位边界，避免结构设计时出现元器件与外壳、安装支架干涉的问题。板载的USB Type-B接口位于板侧边缘，建模时还原了接口的凸起高度与插接口的内凹深度，在设计设备外壳的USB开口时，可直接参考模型的接口位置与尺寸预留开孔，无需反复核对实物测量数据，能大幅缩短外壳设计的迭代周期；DC电源插孔位于板端另一角，模型还原了插孔的圆柱外径、插针深度以及周边电容元件的高度，设计电源走线与外壳避让结构时，可直接匹配接口位置预留插拔空间，避免电源插头插入后与周边结构、线材产生挤压。

　　板上的排针组分布在PCB的两侧边缘，建模时严格还原了每一排排针的针脚间距、排针凸起高度以及塑料基座的尺寸，在设计扩展模块叠装结构、外接端子接线结构时，可直接对齐排针位置设计安装定位，保证扩展板与核心板叠装时间隙均匀，不会出现针脚偏移、插装不到位的问题。PCB本体的板厚、边角的安装孔位也完全按照实物尺寸还原，四个边角的安装孔位置、孔径都做了精准复刻，在设计设备内部的安装固定柱时，可直接匹配孔位设计立柱高度与固定螺丝规格，保证控制板安装后平整无翘曲，不会因为安装应力导致板上元器件虚接。

　　建模过程中对板上的电容、芯片、电源座等不同高度的元器件都做了分层的高度还原，没有做简化的平面处理，在做设备内部的空间布局时，可以清晰判断每个元器件的上方预留空间是否足够，比如DC电源座旁的电解电容高度较高，设计上方走线槽或者屏蔽罩时，可直接参考模型高度预留足够的安全间隙，避免装配时压碰元件引脚造成短路。从设计思路来看，整个模型没有做过度的外观美化，所有结构特征都服务于工程装配需求，每个元件的占位、接口的位置、安装孔的坐标都与实物保持一致，不管是用于教学场景下的结构装配演示，还是用于实际项目中的设备内部布局校核，都能直接提供可靠的尺寸参考。

　　在做小型智能装置的结构设计时，很多工程师容易忽略控制板上不同元件的高度差，导致外壳装配时出现顶到元件、接口对位不准的问题，这个模型把所有易产生干涉的结构细节都做了还原，比如USB接口旁的塑料边框凸起、排针塑料基座的倒角、电源座的金属外壳轮廓，都能在装配校核时提供精准的参考边界。对于面向教学场景的实训装置设计来说，这个模型还可以用于装配流程的演示，直观展示控制板与安装支架、外壳、扩展模块的装配顺序，帮助学习者理解电子硬件结构集成的基本逻辑；在做工业级小型采集终端的原型验证时，也可以直接把这个模型导入到整体设备装配体中，提前校核控制板与其他模块的安装间距、线材走向空间，减少实物打样后的装配调整工作量。板上的主要芯片位置、复位按键的凸起高度也都做了还原，设计外壳的按键开孔时，可直接对齐按键位置预留按压行程，保证按键操作手感顺畅，不会出现按键被外壳卡住无法触发的问题。整个模型的结构细节覆盖了从板级安装到外设对接的全流程尺寸参考，没有省略任何会影响装配的结构特征，完全贴合机械结构设计、电子设备集成的实际工作需求。
