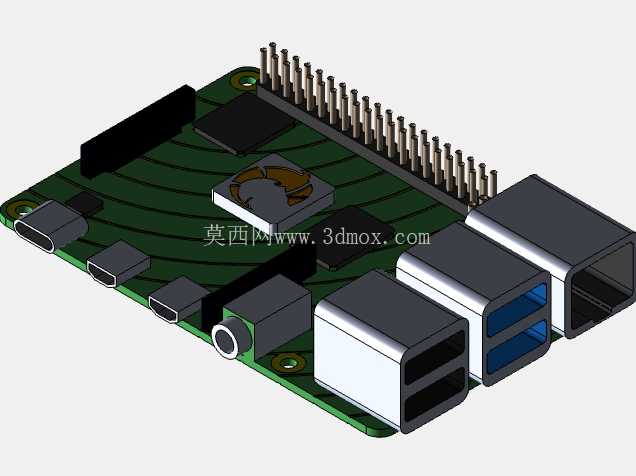

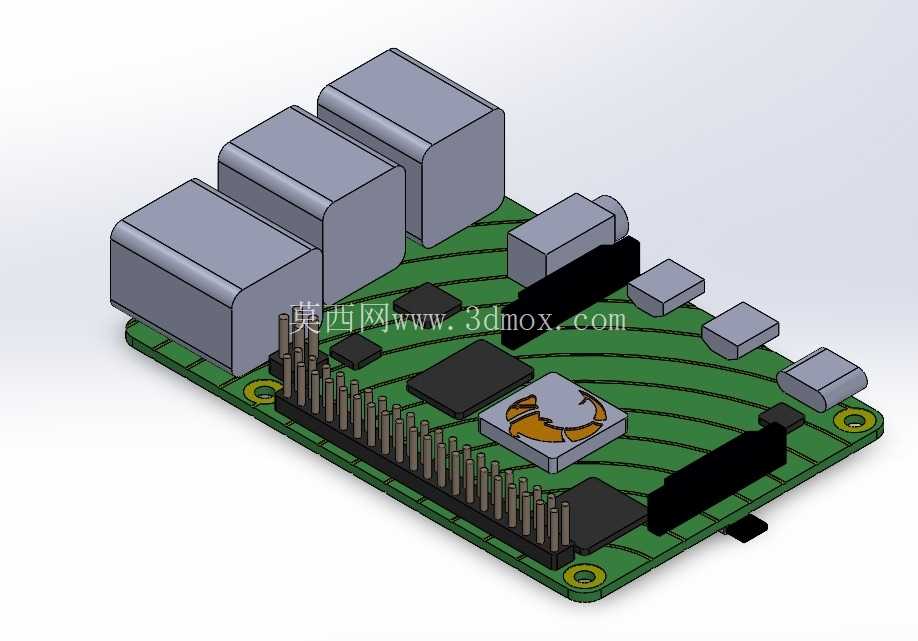

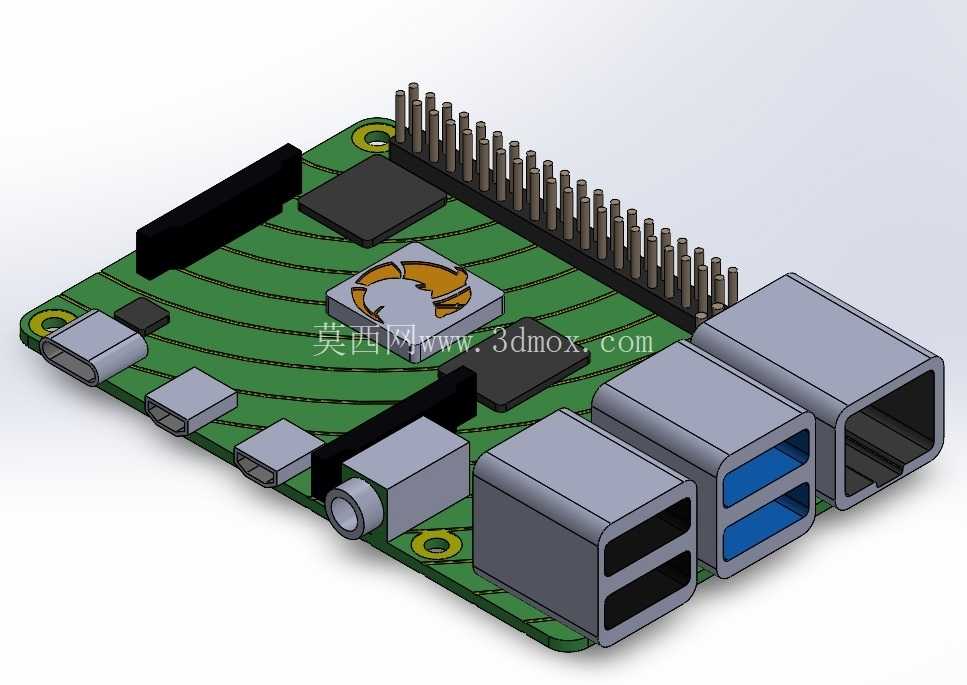

树莓派4B开发板精细三维结构建模

做嵌入式设备集成、小型智能终端结构设计的工程师，大多遇到过板卡适配的痛点——拿到实物再测尺寸做结构，往往要多打两三次样，耽误项目进度，这套树莓派4B的三维建模，就是专门为解决这类适配问题做的，所有结构细节都按实物1:1还原，能直接导入结构设计软件做干涉检查、安装位匹配，不用反复核对实物尺寸。

从实际应用场景来说，这套模型覆盖的使用场景非常广：做小型机器人主控搭载的时候，需要提前规划板卡在机架上的安装位置，避让舵机走线、电池仓的空间；做工业边缘采集终端的时候，要匹配外壳的开孔位置，确保HDMI、USB、以太网这些接口的伸出量刚好和外壳齐平，不会出现接口凹进去插不上、凸出来影响防护等级的问题；做教学演示教具的时候，也能直接用这个模型做爆炸视图，给学生讲解板卡上的元件布局、接口定义，比单纯看实物照片直观很多。

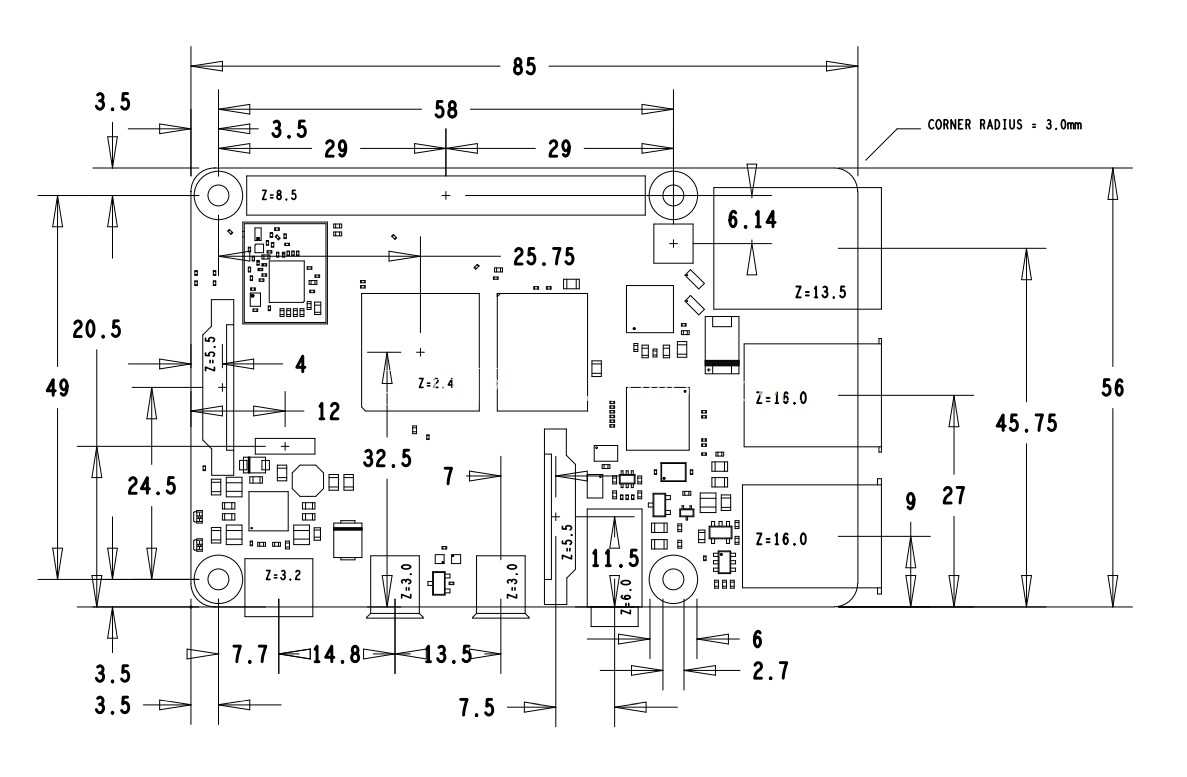

建模的时候最先敲定的是板卡的整体安装边界，四个安装孔的孔位坐标、孔径大小、沉头深度都严格对照实物做，不管是用铜柱固定在亚克力支架上，还是用螺丝锁在定制外壳的螺柱上，都不会出现孔位对不上的问题。板卡整体厚度控制也做了精准还原，包括PCB基板本身的厚度、板上最高元件的高度差——比如排针的总高度、USB接口的突出高度、以太网口的厚度，这些尺寸直接决定了外壳内部的净空要求，要是尺寸做不准，很容易出现外壳盖上之后压到元件、或者接口和外壳开孔错位的问题。

板上的元件布局也做了完整还原，不是只做一个示意性的板卡方块：GPIO排针的每一根针脚位置、针脚间距都和实物一致，做扩展板对接的时候，可以直接用这个模型检查排针和扩展板的配合间隙，避免出现扩展板插上去之后和板上的其他元件干涉的情况；两个USB3.0接口、两个USB2.0接口的内部卡位、接口外沿的倒角都做了细节还原，做接口防护塞、外接设备插头适配的时候，能直接模拟插拔的行程，不会出现插头插不到位的问题；Type-C供电接口、Micro HDMI接口、3.5mm音频接口的位置和突出尺寸也都精准还原，做外壳开孔的时候直接从模型上投影轮廓就行，不用反复测量调整开孔大小。

板上的核心元件比如主控芯片、内存芯片、电源管理芯片的外形和位置也都做了对应还原，做散热片适配的时候，可以直接根据芯片的尺寸和位置选对应的散热片，模拟散热片安装之后和外壳的间隙，避免出现散热片太高顶到外壳的问题；板上的固定孔周围的走线区域、元件避让区也都在模型上做了区分，做结构固定的时候，能避开这些区域，不会出现螺丝太长顶坏板上走线、或者固定件压到周围小元件的问题。

很多人做板卡建模容易忽略细节，比如网口的金属屏蔽壳厚度、USB接口内部的胶芯位置、排针的塑料基座高度，这些细节看似不重要，实际做结构配合的时候差0.5mm就可能装不上，这套建模里这些细节都做了还原，甚至板上的定位孔边缘的倒角、接口金属壳的卡扣结构都有体现，不管是做整机结构装配仿真，还是做定制化外壳的结构设计，都能直接用，不用再二次修正尺寸。

从设计思路上来说，这套建模没有做多余的简化，所有和结构装配相关的特征都完整保留，但是又把和结构无关的芯片内部细节、走线纹理做了轻量化处理，导入装配体的时候不会占用太多电脑资源，哪怕是把这个板卡模型放到整个机器人的总装配体里，也不会出现软件卡顿的情况。对于做嵌入式产品二次开发的工程师来说，不用自己花时间去测绘板卡尺寸，直接调用这个模型就能完成前期的结构布局，能省不少测绘的时间，也能避免手动测绘带来的尺寸误差，减少打样返工的次数。

另外，模型里也还原了板卡上的各个接口的朝向和插拔方向，做内部走线规划的时候，可以直接根据接口位置规划线材的弯曲半径，预留足够的走线空间，避免出现线材弯折过度、或者线材挡住其他元件散热的问题。比如做内置天线的设备的时候，可以根据板卡上元件的金属屏蔽位置，调整天线的安装位置，避开金属遮挡区，保证信号强度，这些细节如果没有精准的三维模型，光靠二维图纸是很难提前预判的。
