Nema17步进式激光雷达平移倾斜云台

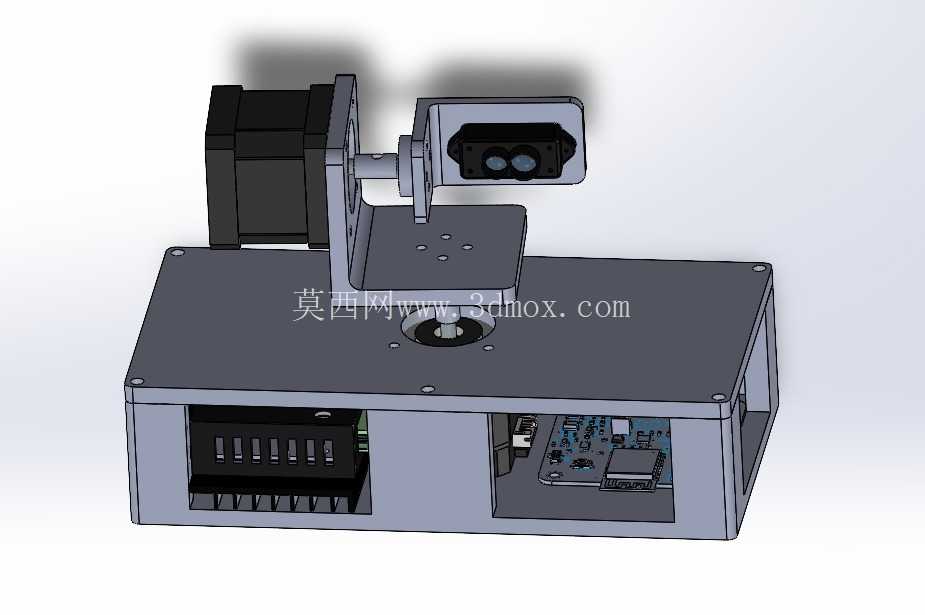

　　这套搭载Nema17步进电机的双自由度云台结构，核心服务于小范围三维环境扫描场景下的激光雷达位姿调整需求，在室内服务机器人导航、小型仓储空间测绘、桌面级三维重建作业中，能够弥补固定安装式激光雷达扫描视场受限的短板，通过可控的水平平移与俯仰倾斜动作，完成对目标空间无死角的点云数据采集。从结构布局来看，整套机构采用下层集成式箱体承载设计，箱体内部预留了驱动板卡、接线端子的安装空间，侧边开槽用于走线与接口外露，既能够对内部电气元件形成物理防护，也作为整个云台的安装基准面，底部预留的沉头安装孔可直接固定在移动机器人底盘、固定检测工位台架上，安装孔位遵循通用工业铝型材的孔距标准，不需要额外加工转接板即可完成装配。

　　上层的承载平台专门针对小型单线激光雷达的安装尺寸做了适配，平台表面的四个安装孔位匹配主流消费级、工业级小型激光雷达的安装孔距，雷达安装后重心落在倾斜转轴的轴线上，避免偏载带来的步进电机丢步问题。倾斜转轴采用悬臂式支撑结构，转轴与电机输出轴通过刚性联轴器连接，消除传动间隙，保证倾斜角度控制的精度，倾斜角度的行程范围覆盖水平向下30度到水平向上60度，能够满足地面障碍物检测、高位货架轮廓扫描的不同视场需求。水平方向的平移调整采用滑台内置的丝杆传动结构，平移行程控制在50毫米范围内，主要用于调整激光雷达的水平基准位置，在多雷达拼接扫描的场景下，可以通过小范围平移调整雷达之间的基线距离，优化点云拼接的精度，避免近距离扫描时出现视场重叠盲区。

　　设计过程中针对步进电机运行的振动问题做了专项优化，电机安装座与箱体之间增加了橡胶减震垫，转轴支撑位采用含油轴承作为转动副，既降低了转动阻力，也能吸收电机运行时的高频振动，避免振动传递到雷达端导致点云数据出现噪点。整套结构的外形尺寸控制在长180毫米、宽120毫米、高110毫米范围内，整体重量控制在1.2千克以内，不会给搭载平台带来过大的负载压力，箱体采用铝合金板材折弯加工，上层安装支架采用6061铝合金铣削成型，在保证结构刚性的前提下尽可能降低自重。

　　电路集成方面，箱体内部预留了步进电机驱动模块的安装位，驱动模块的信号接口从箱体侧边引出，可直接连接上位机的运动控制板卡，支持脉冲方向控制模式，能够根据扫描需求自定义平移速度、倾斜转速以及停留位置，在定点扫描场景下，可设置固定的倾斜角度步长，每转动一个步长停留固定时间完成点云采集，再转动到下一个角度，保证采集到的点云数据密度均匀。在安装边界上，整套机构的底部安装面平面度要求控制在0.1毫米以内，避免安装面变形导致转轴卡滞，雷达安装面与倾斜转轴的平行度要求控制在0.05毫米以内，保证倾斜转动时雷达的扫描平面不会出现偏移。日常维护层面，转动副位置预留了注油孔，可定期加注润滑脂降低磨损，电机接线端采用快插式端子，更换电机或者检修驱动电路时不需要重新焊接线路，缩短维护耗时。针对不同的使用场景，这套结构也具备一定的拓展性，上层承载平台可以更换不同的转接板，搭载视觉相机、小型红外热像仪等其他传感设备，不局限于激光雷达的搭载使用，平移滑台的行程也可以根据实际需求更换不同长度的丝杆进行调整，不需要改动整体的箱体结构。
