低成本赛事竞技用轮式机器人结构设计

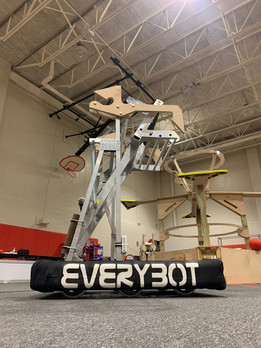

这款轮式竞技机器人主要面向青少年区域机器人赛事、校际联赛对抗场景设计，核心定位是满足低预算前提下的赛事竞技需求，可完成场地内目标物体拾取、定点投射、区域防守、路径快速机动等核心赛事任务，适配常规室内机器人竞技场地的硬质平整铺装地面，能够在标准赛事围挡边界内完成全向移动与动作执行。整体结构采用模块化分层设计思路，底部为双浮筒式轮组承载底盘，浮筒结构采用轻量化硬质框架搭配外包缓冲防护层，既能够降低整机重量提升机动速度，也可以在对抗碰撞中吸收冲击能量，保护内部核心电控与动力组件不受损坏；底盘层预留了标准的动力电机、电池组、控制主板的安装位，所有安装孔位采用通用间距设计，可适配市面常见的标准规格机电配件，无需额外定制加工即可完成组装。中部为功能执行层，采用铝型材搭建的垂直支撑框架作为承载主体，搭配可调节角度的斜向支撑臂，既保证了框架整体的结构刚性，避免快速启停、碰撞过程中出现结构形变，也可以根据赛事任务需求灵活调整执行机构的安装高度与角度，适配不同赛季的任务规则调整；框架上集成了可滑动的拾取执行导轨、投射动力组件安装位，能够完成场地内轻质目标物的快速夹取、抬升与定向投射动作，投射角度可通过支撑臂的铰接结构进行无级调节，覆盖赛事场地内的常见投射距离范围。上部为功能拓展层，预留了传感器、辅助战术组件的安装接口，可根据实际参赛需求加装视觉识别模块、障碍检测传感器、辅助阻挡构件等拓展配件。整机设计严格控制整体外廓尺寸，完全符合主流机器人竞技赛事的参赛设备尺寸边界要求，所有结构件均采用市面可直接采购的标准型材与五金配件，无需开模定制，大幅降低了整机的制作成本与组装难度；结构装配采用快拆式连接设计，日常维护、配件更换无需复杂工具即可完成，能够快速应对赛事过程中的突发故障维修需求，在保证结构强度与功能完整性的前提下，最大化压缩了制作预算与组装周期，适合学生参赛团队快速搭建、调试与迭代优化。
