多关节工业夹持机械臂三维设计

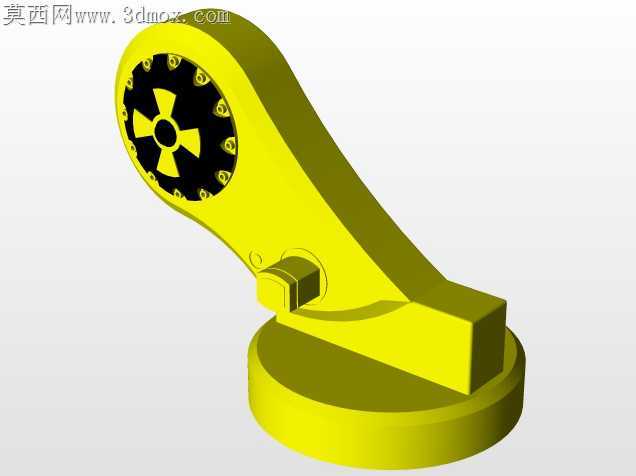

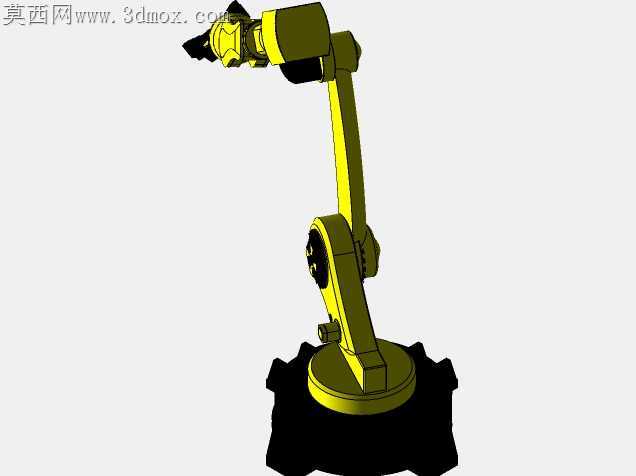

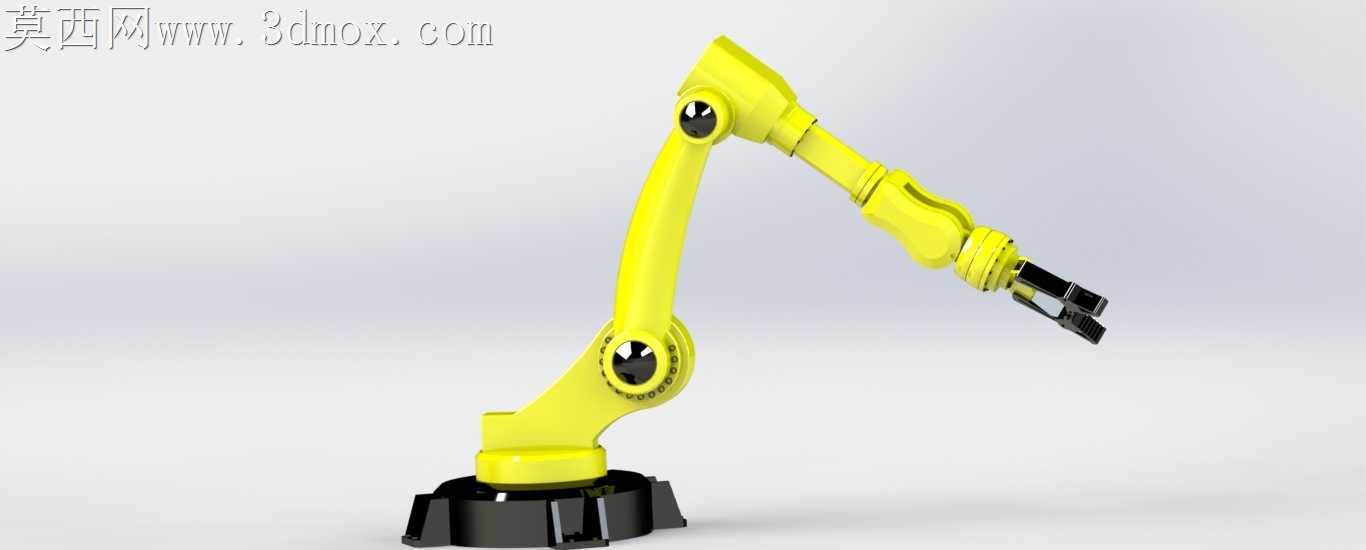

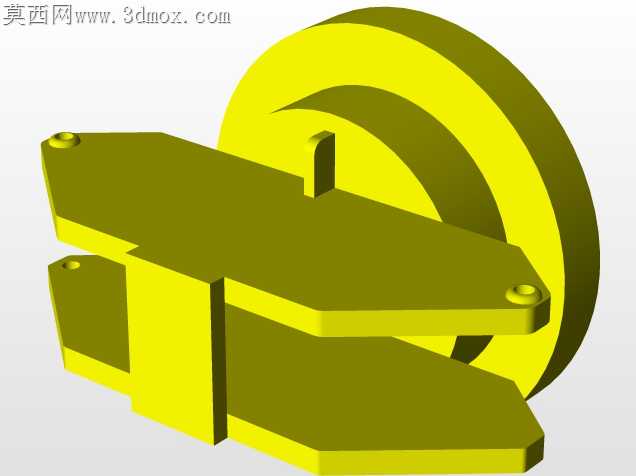

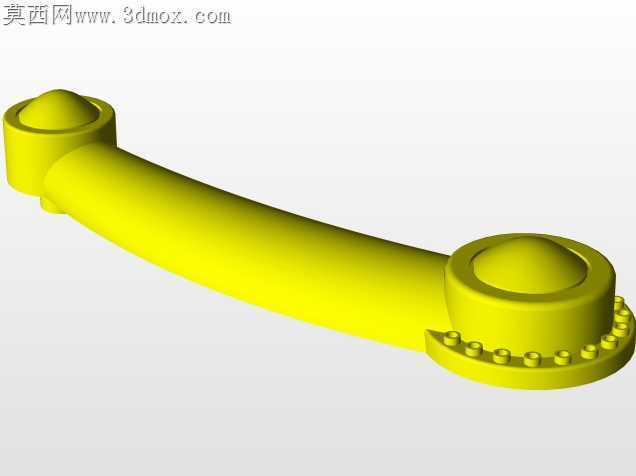

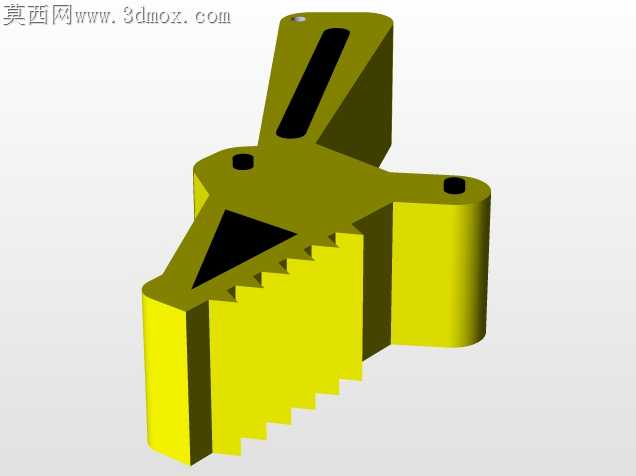

这款多关节夹持机械臂是面向工业自动化产线打造的执行端设备，可广泛适配3C电子装配、汽车零部件上下料、五金工件分拣、注塑件取件、实验室样本转运等多类生产场景，能够替代人工完成重复性高、定位精度要求严苛、存在一定作业风险的工位操作，有效降低产线人工劳作强度，提升工序流转的稳定性与节拍一致性。该机械臂采用六自由度串联关节构型，从底座到末端夹持器依次设置腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转、腕部摆动、末端回转共六个运动轴，可在工作半径覆盖范围内实现任意空间位姿的灵活调整，能够适配狭窄工位的避障作业需求，可顺畅完成工件从料架到加工工位、从传送带到检测台的跨位置移载动作。底座采用大直径法兰式安装结构，可通过螺栓直接固定在设备机架、地面安装座或者移动AGV平台上，安装边界预留了充足的走线空间，可将动力线缆、信号线缆从底座内部中空通道走线，避免作业过程中线缆剐蹭干涉，底座内置的回转支撑结构可承受大臂伸展状态下的倾覆力矩，保障高速运动时的整机稳定性。臂身采用流线型包覆设计，将传动结构、伺服驱动单元完全封闭在壳体内部，既可以阻隔生产现场的粉尘、切削液飞溅对内部传动部件的侵蚀，也能避免作业人员误触运动部件引发安全风险，亮黄色的外观配色符合工业设备安全色规范，在生产现场具备较高的辨识度，便于人员快速识别设备作业范围。末端搭载气动夹爪执行器，夹爪开合行程可根据待抓取工件的尺寸进行适配调整，夹持力可通过气源压力进行线性调节，既可以夹持硬质的金属零部件，也可以适配表面易刮花的塑料、电子类工件，不会对工件表面造成夹伤损伤。设计过程中针对各关节的传动间隙做了优化补偿，重复定位精度可满足多数精密装配场景的要求，各关节的运动速度可根据产线节拍进行参数化调整，在保障作业效率的同时减少运动冲击，延长设备整体使用寿命。臂身的各段长度经过运动学仿真优化，在保障工作覆盖半径的前提下尽可能缩减设备自身占地空间，可灵活嵌入现有产线的狭小工位中，无需对原有产线布局做大规模改造即可完成部署，适配中小制造企业的自动化升级需求。
