7*9厘米穿孔式电木板通用PCB载板

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1195408
  • 7*9厘米穿孔式电木板通用PCB载板

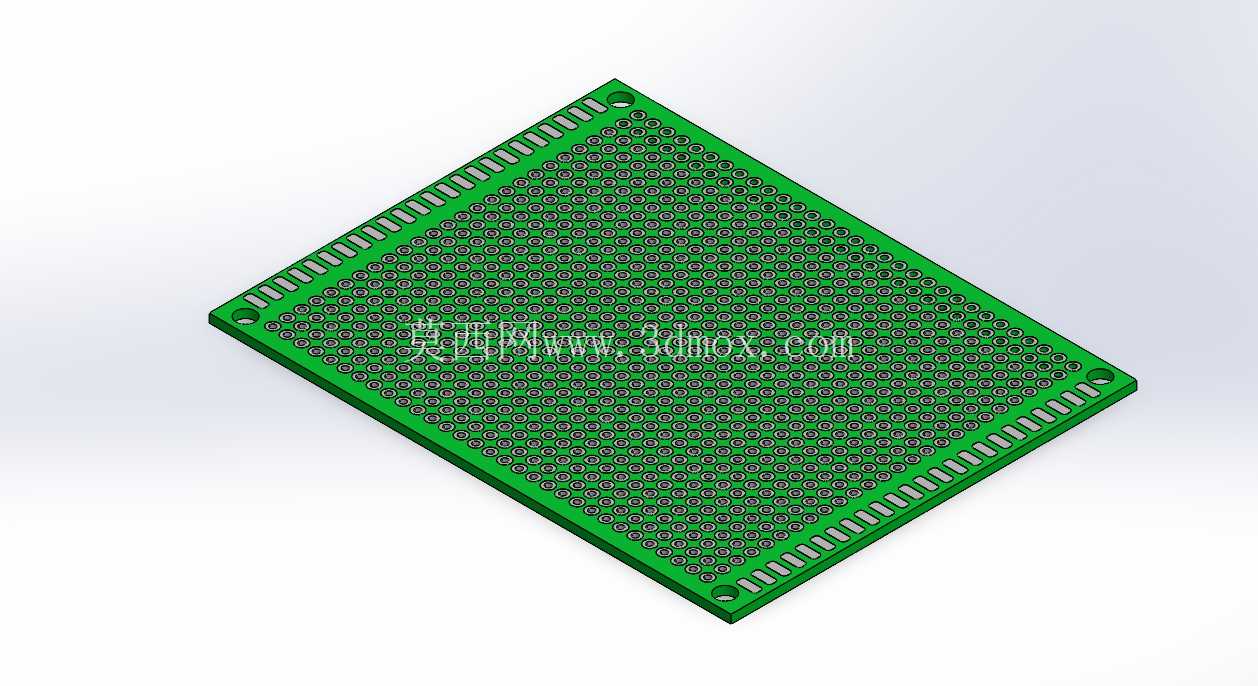

  在电子电路原型验证、小批量功能测试以及教学实验场景中,这类穿孔式基板是电子工程师日常接触频率极高的基础工装载体,区别于量产阶段的定制化印刷电路板,这类标准化尺寸的穿孔板不需要提前做蚀刻制版,能够快速完成元器件的插接、飞线连接,大幅缩短前期功能验证的周期。这块基板采用7厘米乘9厘米的方形外形,四个边角预留了固定安装孔,可直接通过M3规格螺丝固定在测试台架、设备外壳内部或者专用治具底座上,安装边界清晰,不需要额外做外形裁切就能适配多数桌面级测试场景的安装空间。

  基板整体采用电木材质加工,也就是常说的酚醛树脂层压板,这类材料本身具备良好的绝缘性能,常温下介电损耗低,能够避免不同引脚之间出现爬电、短路问题,同时材料本身有一定的机械强度,日常插拔元器件时不容易出现基板变形、孔位开裂的情况,相比纸质基板耐用性更强,适合反复拆装使用的实验场景。板面采用整面均匀排布的金属化穿孔设计,孔位间距遵循标准2.54毫米网格间距,能够完美匹配直插式电阻、电容、二极管、三极管以及常规DIP封装芯片的引脚间距,不需要额外扩孔就能完成元器件插装,边缘位置额外排布了一排连续焊盘,可直接作为外接电源、信号输入输出的接线端,不需要额外在板边焊接接线端子就能完成外部线路的连接。

  设计阶段首先确定了核心的孔位网格基准,所有穿孔的中心严格对齐网格交点,保证不同位置的元器件引脚都能顺利插入,不会出现孔位偏移导致元器件无法安装的问题;板厚选用常规1.6毫米规格,既保证了焊接时的基板刚性,也适配常规直插元器件的引脚长度,不会出现引脚穿出基板过长导致背面短路的问题。边角的安装孔做了沉边处理,螺丝锁紧后螺帽不会突出板面,避免和板底焊接的引脚出现干涉;板面的阻焊层采用常规绿色涂层,能够在焊接时保护非焊盘区域的基材,避免焊锡粘连造成相邻孔位短路,同时绿色涂层在日常使用中耐脏、抗划痕,长期使用也能清晰分辨孔位位置。

  实际使用中,这类基板既可以作为学生电子设计竞赛的快速原型搭建载体,也可以作为工业设备里小型功能模块的临时验证基板,甚至在部分小批量定制设备里,直接用这类穿孔板完成电路焊接后装入设备外壳,省去开版打样的成本与周期。相比定制PCB,这类通用穿孔板的灵活性更强,遇到电路修改时只需要拆除对应位置的元器件重新接线即可,不需要重新制版打样,对于需要反复迭代调整的前期研发阶段来说,能够大幅降低试错成本。孔位的金属化层做了加厚处理,反复拆装元器件时不会出现孔内铜箔脱落的问题,每个穿孔的导通电阻控制在毫欧级别,不会对弱信号传输造成额外损耗,边缘的接线焊盘做了加宽处理,大电流供电回路接线时能够承载更高的电流,不会出现焊盘过热脱落的问题。基板整体的平面度控制在0.1毫米以内,放置在工作台面时不会出现翘曲,焊接时板面受热均匀,减少因为基板变形导致的元器件虚焊问题。
