台式机轴流散热通风风扇结构设计

日常做消费电子散热结构选型时，这类轴流通风风扇是接触频次极高的部件，小到台式机机箱、ITX迷你主机，大到工控机柜、小型通讯设备的主动风冷回路，都能看到同结构产品的应用。它的核心作用是通过叶轮旋转驱动空气定向流动，带走发热元件表面堆积的热量，避免芯片、功率器件因结温过高触发降频甚至硬件损坏，是密闭或半密闭电子设备热管理方案里成本最低、可靠性最高的执行部件之一。

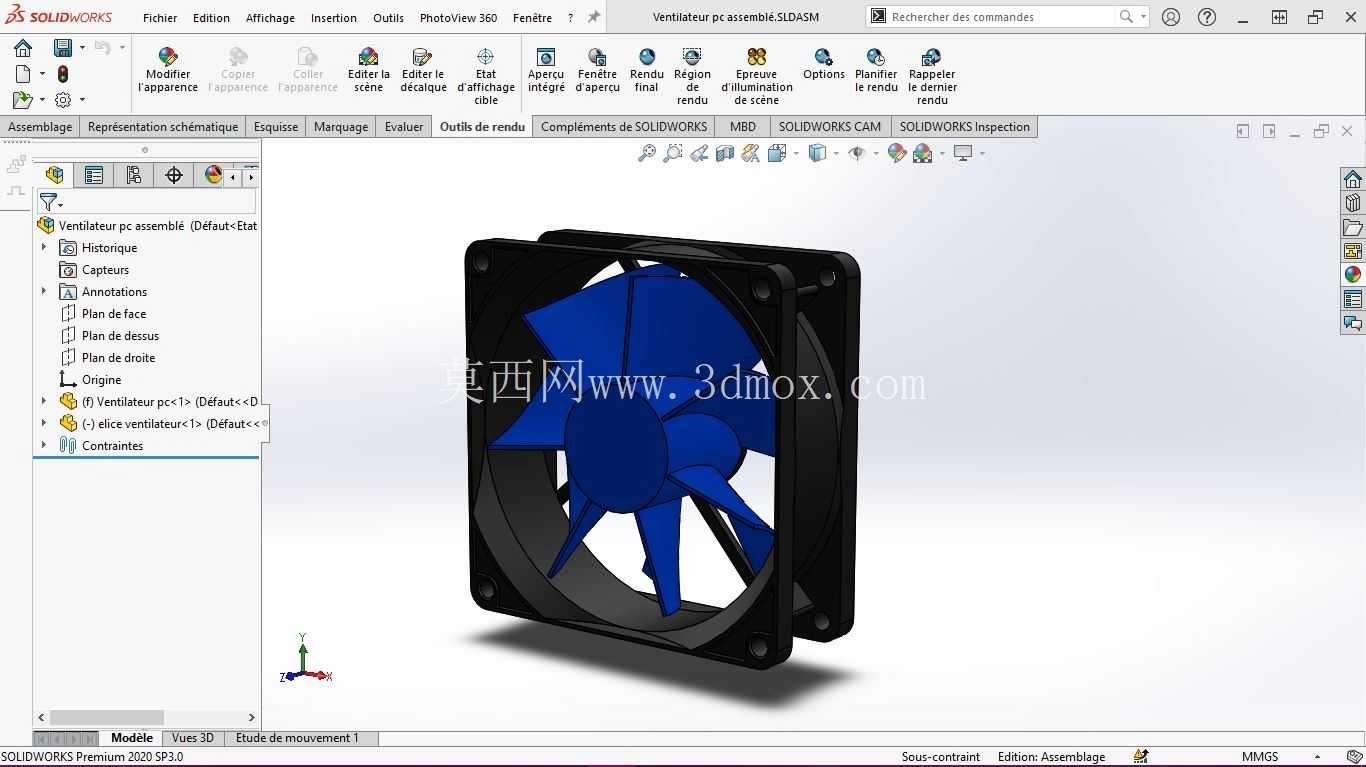

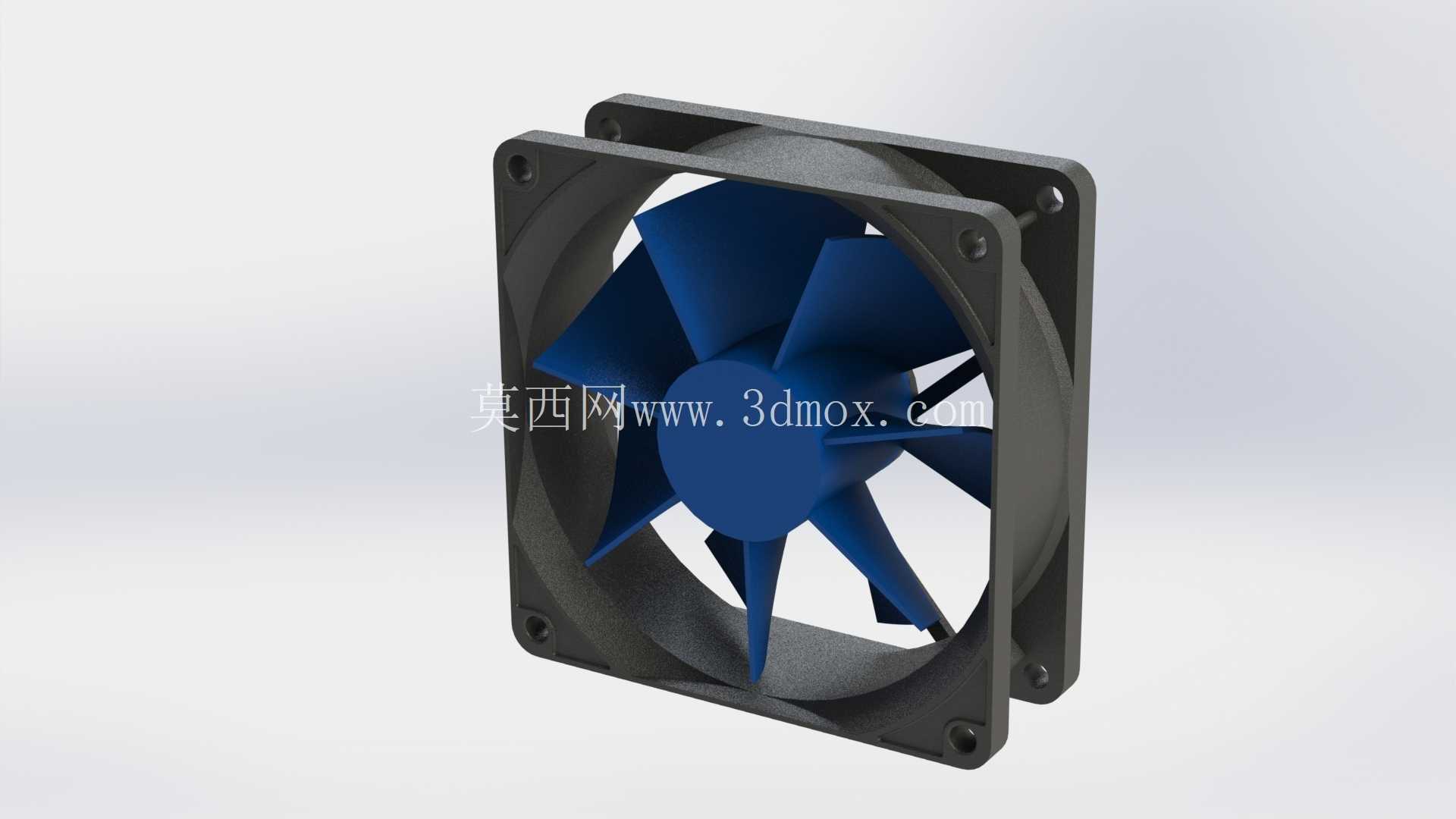

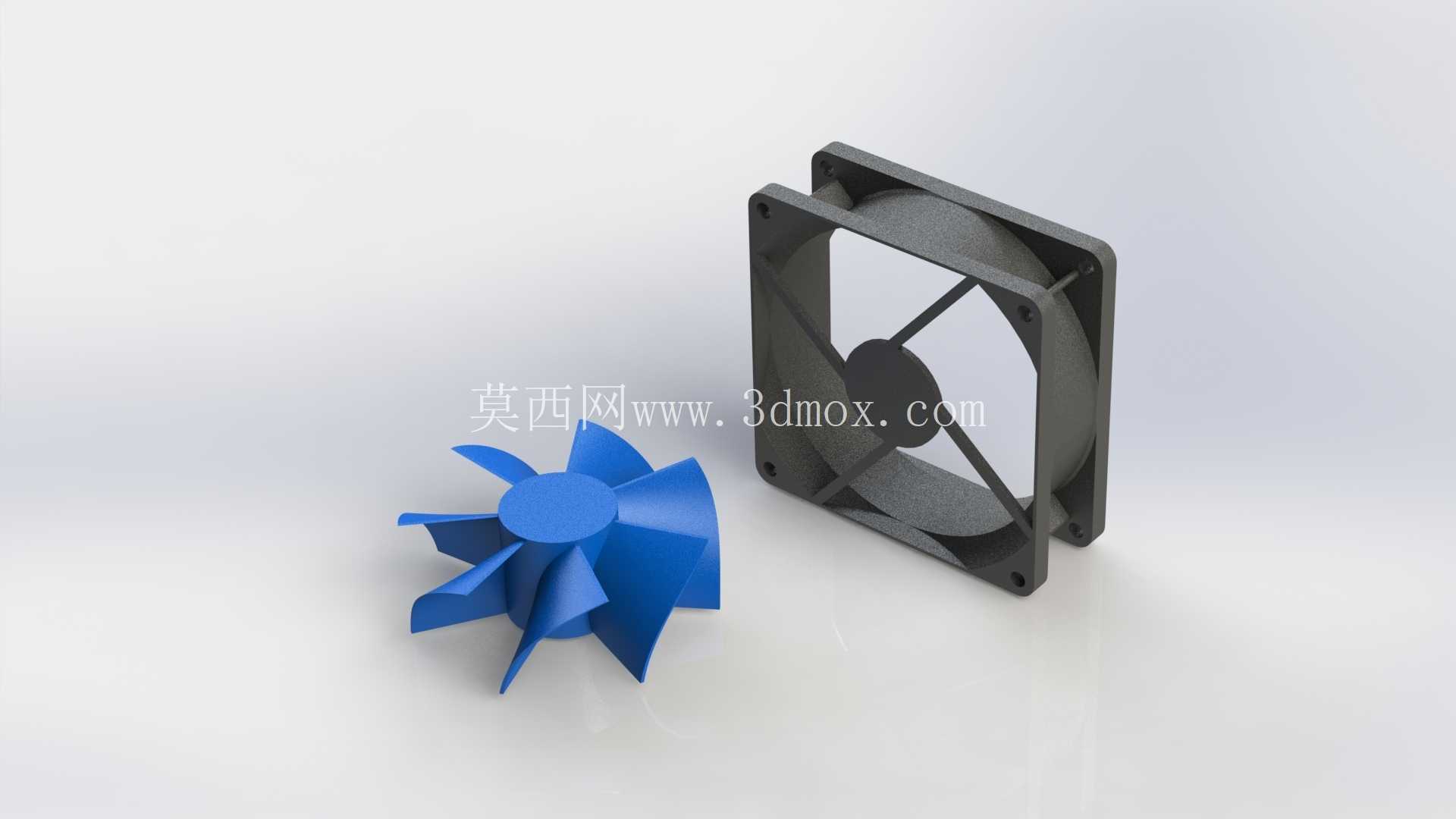

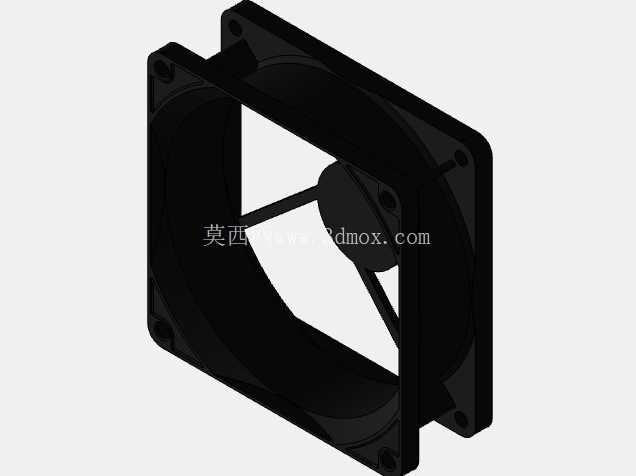

从结构拆分来看，这款风扇分为外框支架和注塑叶轮两个独立部件，外框采用标准方形安装法兰设计，四个角预留沉头安装孔，适配行业通用的安装孔距规范，不管是直接固定在机箱钣金冲孔位，还是搭配防尘网、减震胶钉使用，都能保证安装贴合度，不会出现孔位错位、安装后框体形变的问题。外框中部的十字加强筋一方面用于固定中心的轴承安装座，另一方面可以对旋转的叶轮形成径向防护，避免线材、异物意外卷入叶轮流道造成卡滞，筋条的厚度做了减薄优化，尽可能降低对进风侧气流的遮挡，减少不必要的风阻损失。

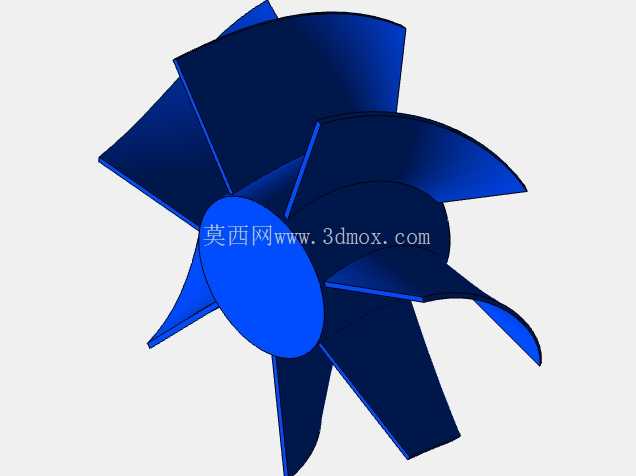

叶轮部分采用前倾式多叶片设计，叶片的曲面弧度经过流体逻辑优化，在相同转速下能获得比直叶片更大的风量输出，同时叶片前缘做了切角处理，能降低叶片切割空气时产生的涡流噪音，适配桌面级设备对运行噪音的严苛要求。叶轮中心的轮毂位置做了加厚设计，用于嵌装电机转子与轴承组件，轮毂与叶片的过渡位置做了圆弧过渡，避免注塑成型时出现缩痕、应力集中的问题，也能减少叶轮高速旋转时的风阻损耗。

设计这类风扇结构时，首先要明确安装边界的尺寸约束，常规台式机用的80mm、90mm、120mm规格风扇，外框边长、安装孔距、整体厚度都有行业通用的尺寸规范，建模时要优先保证安装尺寸的公差符合装配要求，比如安装孔的位置度公差要控制在0.1mm以内，避免批量生产时出现安装不上的问题。其次要考虑叶轮与外框的径向间隙，间隙过大会造成叶轮边缘的气流回流，降低整体送风效率，间隙过小则容易因为注塑件的成型形变、轴承的径向窜动出现叶轮擦框的问题，一般单边间隙控制在0.3-0.5mm区间，能兼顾效率与运行可靠性。

材料选择上，外框和叶轮都采用阻燃级ABS或PBT塑料，一方面是塑料件的注塑成型成本低、重量轻，适合大批量生产，另一方面阻燃属性能满足电子设备的安全规范要求，即使出现电机堵转异常升温的情况，也不会出现明火蔓延的风险。叶轮做动平衡校准是生产环节必不可少的步骤，建模时要保证每个叶片的曲面、重量完全一致，减少高速旋转时的偏心震动，延长轴承的使用寿命，也能进一步降低运行时的震动噪音。

在实际应用场景中，这类风扇的安装方向直接决定散热效率，吹风模式下风压更高，适合直吹发热元件的场景，抽风模式下风阻更小，适合机箱整体的风道循环，设计配套结构时要根据风道走向预留足够的进风、出风空间，避免风扇贴壁安装造成气流堵塞。另外外框的边角可以根据需求加装橡胶减震垫，抵消叶轮旋转产生的微小震动传递到机箱钣金上产生共振噪音，这也是桌面级静音散热方案里常用的优化手段。
