在小型数控雕刻机、桌面级数控铣床、DIY数控车床这类民用及小批量加工数控设备的电控系统搭建中,Mach3系统凭借PC端并行端口的实时信号传输能力,长期占据入门及中端数控改造的主流方案位置,而LPT接口的运动控制板作为连接PC端控制信号与步进驱动器、机床IO端口的核心中转部件,其安装固定的可靠性直接决定整套电控系统的抗干扰能力与长期运行稳定性。这套卡座组件围绕Mach3 LPT接口运动控制板的安装需求设计,核心作用是为裸露的控制电路板提供结构化的安装支撑,同时预留所有外接端口的操作空间,避免板卡直接堆叠在电控箱内出现引脚短路、接口受力松脱、积灰短路等常见工程问题。

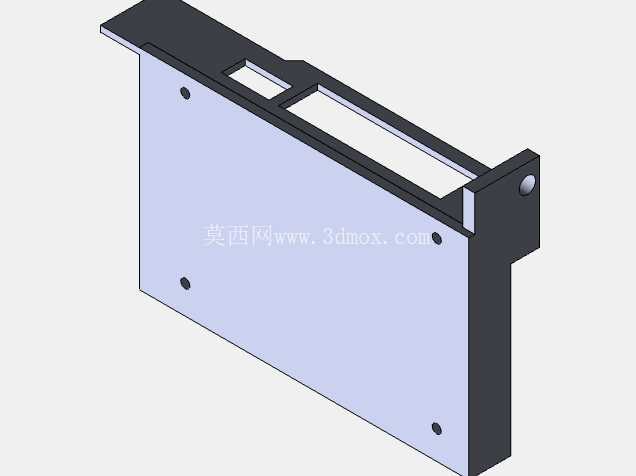

从结构设计逻辑来看,整套卡座采用分体式四件套组合结构,而非一体化注塑或铣削成型的外壳,核心考量是适配不同批次控制板的微小尺寸公差,同时降低加工与装配难度:四个卡座部件分别对应控制板的四个安装角位,每个部件都设计有与板卡安装孔位匹配的定位凸台,装配时无需额外打孔或修改板卡结构,直接将板卡卡入四个卡座的定位槽内即可完成板体固定,这种分体式设计也能兼容板上不同高度的电子元件——比如板载的继电器模块、接线端子排、DB25并口接口、USB供电接口等突出元件,卡座的支撑高度经过精准核算,既保证板卡底部与安装面留有足够的散热间隙,避免板卡底部焊盘与金属安装面接触短路,又不会让整体安装高度过高,挤占电控箱内的有限布线空间。从安装边界尺寸来看,卡座装配完成后,整体外轮廓刚好匹配控制板的长宽尺寸,不会额外增加板卡的占用面积,每个卡座的侧边都设计有沉头安装孔,可通过M3螺丝直接固定在电控箱的安装底板、DIN导轨转接板或者设备的机身金属支架上,安装孔位的间距预留了足够的扳手操作空间,现场装配时无需使用特殊工具,普通十字螺丝刀即可完成全部固定操作。

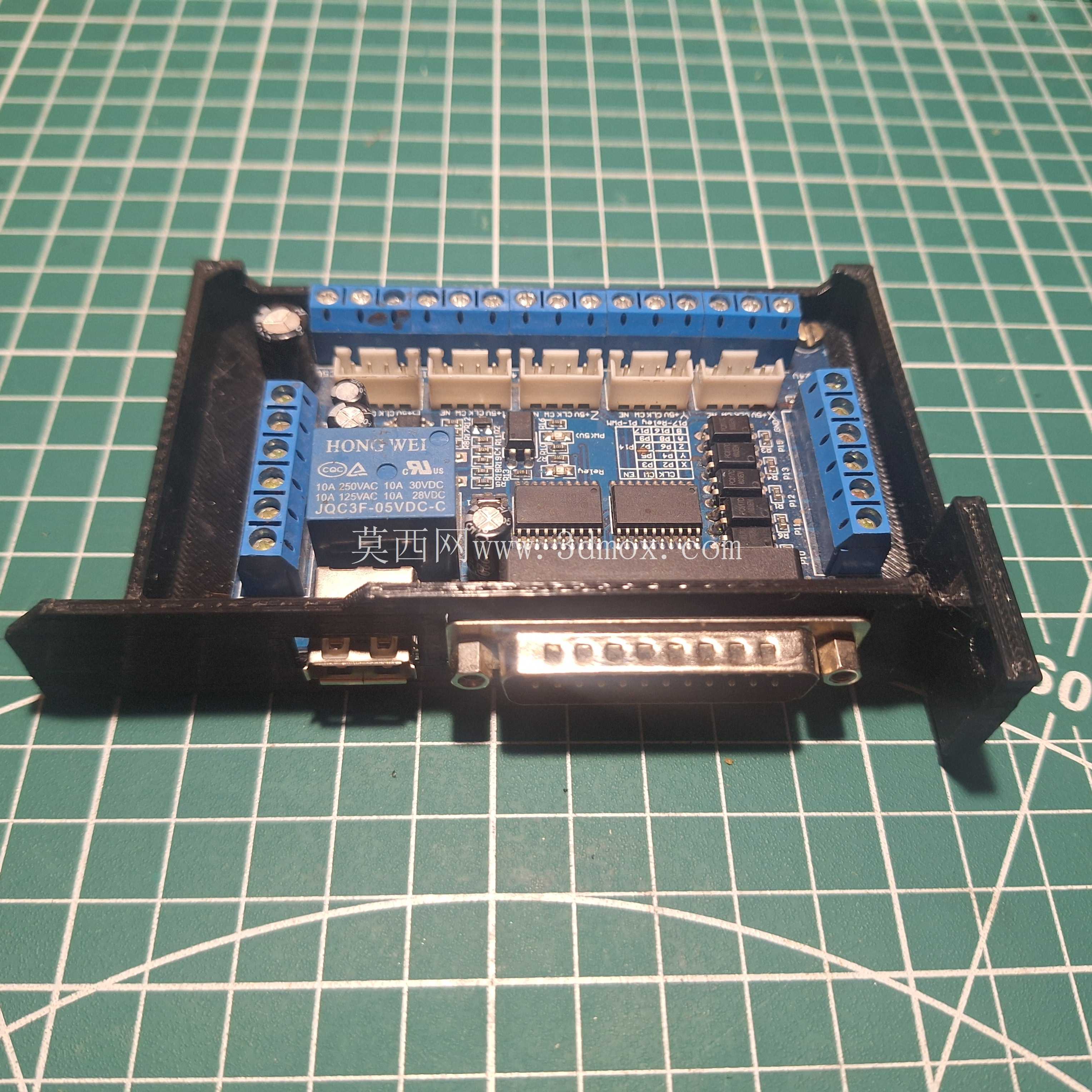

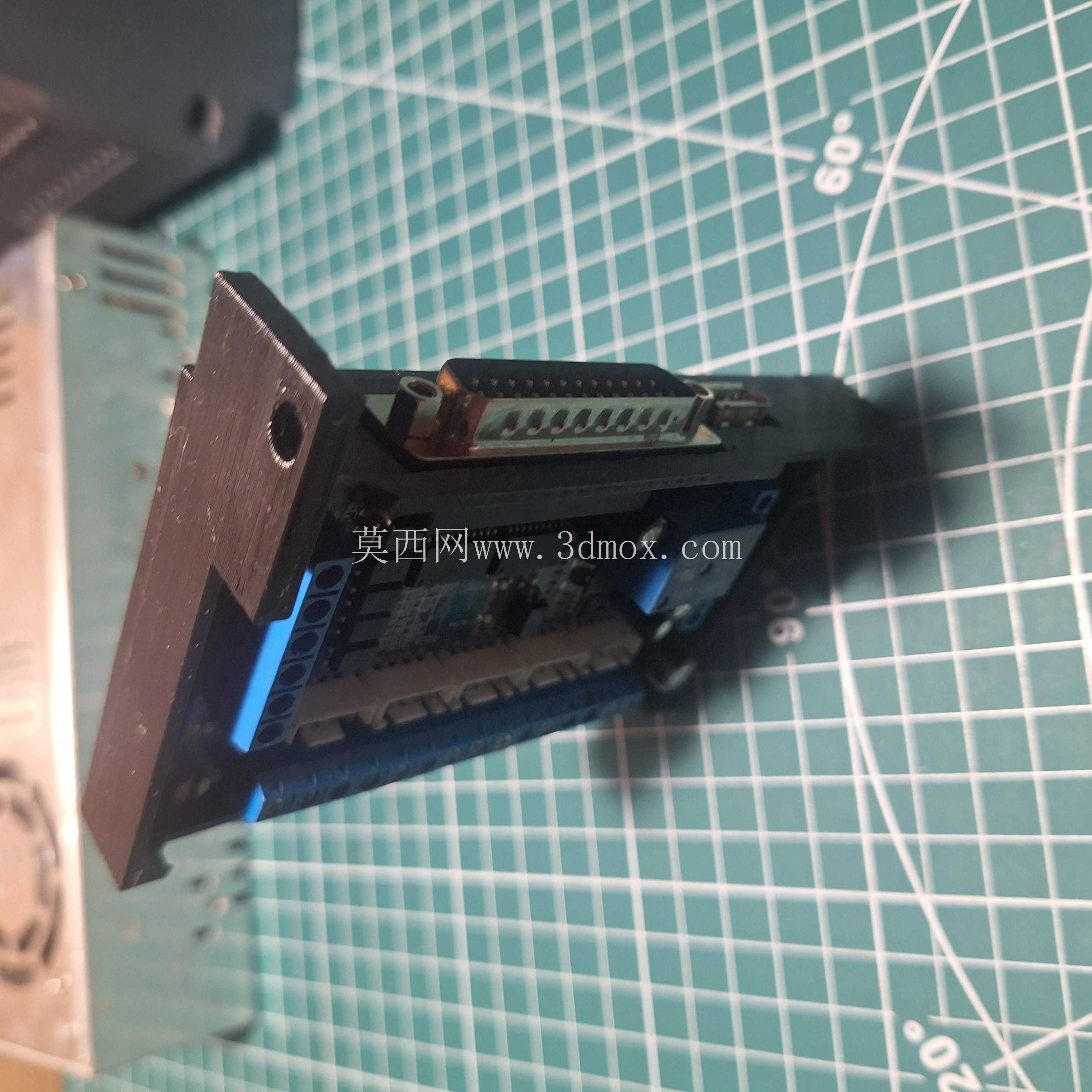

在端口避让设计上,卡座的结构完全避开了板卡上所有的外接接口位置:板卡侧边的蓝色螺丝式接线端子排完全外露,方便现场接入步进电机脉冲信号、限位开关信号、主轴启停信号等外接线路,不会出现接线时螺丝刀被卡座结构干涉的问题;板卡端部的DB25并口接口位置预留了足够的插头插拔空间,无论是传统的LPT延长线还是带屏蔽壳的并口转接线,都能顺畅插拔,不会出现插头插不到位导致的信号传输中断问题;板载的USB供电接口、电源输入端子的位置也做了对应的缺口避让,外接供电线路的走线不会被卡座结构挤压,避免长期使用后线材绝缘层被结构件磨破引发的短路故障。从实际应用场景来看,这套卡座组件不仅适用于全新数控设备的电控系统组装,也非常适合老旧数控设备的电控改造场景:很多老式数控设备改造时,原有的电控安装板孔位并不匹配市售Mach3控制板的安装尺寸,采用这套分体式卡座时,无需在原有安装板上重新打大量定位孔,只需根据四个卡座的安装孔位在合适位置打四个小孔即可完成固定,大幅降低现场改造的加工工作量,同时也能避免在原有安装板上过多打孔破坏原有结构强度。
在结构强度设计上,卡座的壁厚经过合理优化,既不会因为壁厚过薄导致板卡安装后出现晃动,也不会因为壁厚过厚造成材料浪费与安装空间占用,卡座与板卡接触的位置都做了微小的圆角处理,避免装配时锋利的边角刮伤板卡的阻焊层或者割伤装配人员的手指,定位槽的尺寸公差控制在合理范围内,板卡卡入后不会出现松动移位,同时拆卸时也无需使用蛮力撬动,方便后期板卡的维护与更换。在散热设计考量上,四个卡座将板架高后,板卡底部与安装面之间形成了连续的空气流通通道,板卡上的驱动芯片、继电器等发热元件工作时产生的热量可以通过底部间隙自然散出,无需额外加装散热风扇即可满足长时间连续运行的散热需求,这对于密闭电控箱内的长期运行来说尤为重要,可有效避免因为积热导致的芯片工作不稳定、继电器触点氧化加速等问题。从布线适配的角度来看,卡座的安装位置不会遮挡板卡上的任何接线点位,所有接线端子都处于便于操作的外露状态,现场布线时可以按照信号类型分类整理线路,强电线路与弱电信号线路可以分开走线,减少信号干扰,提升整套数控系统的运行稳定性,避免出现步进电机丢步、限位信号误触发等常见的信号干扰问题。
