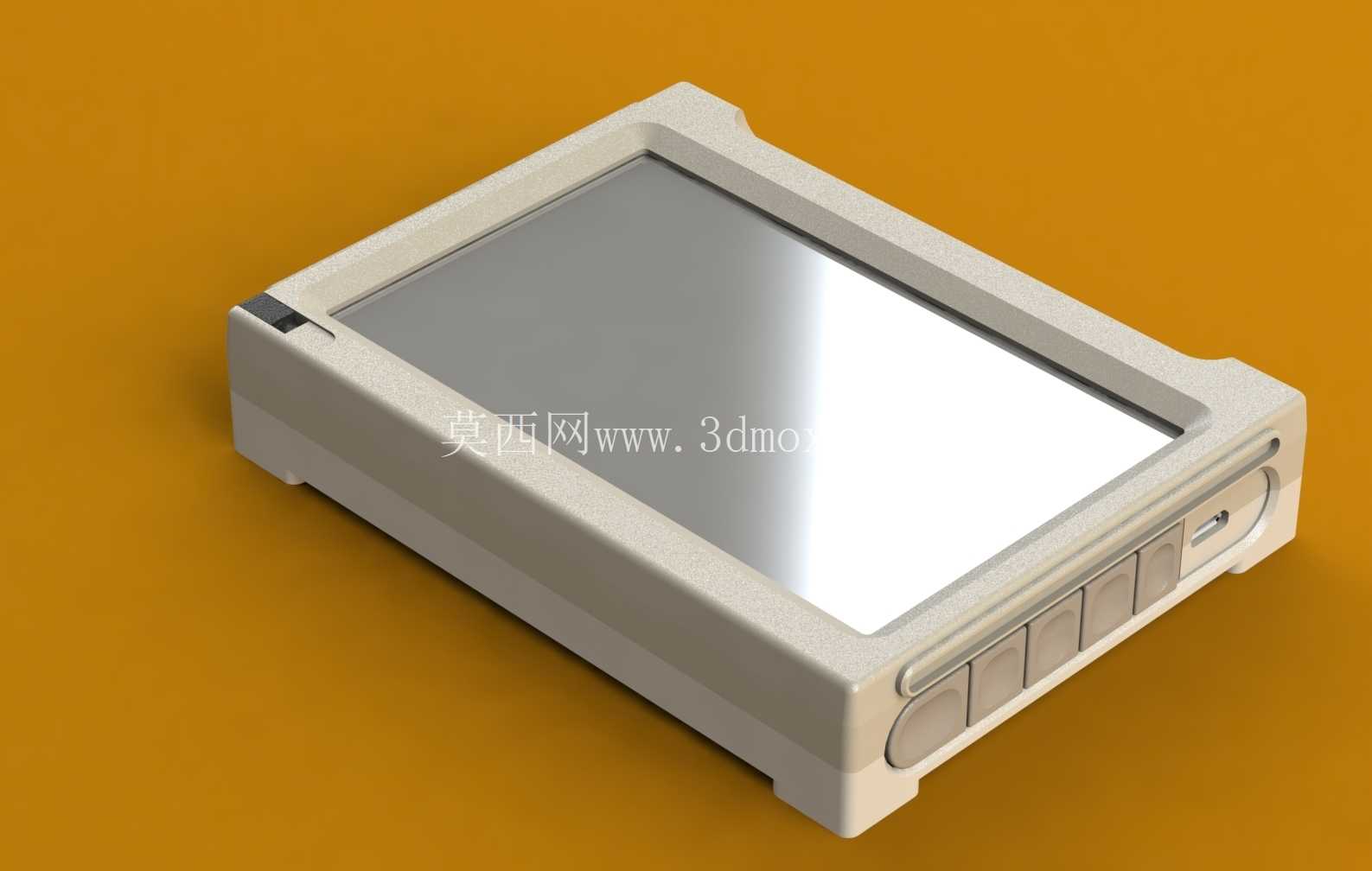

微雪5英寸显示终端防护外壳结构设计

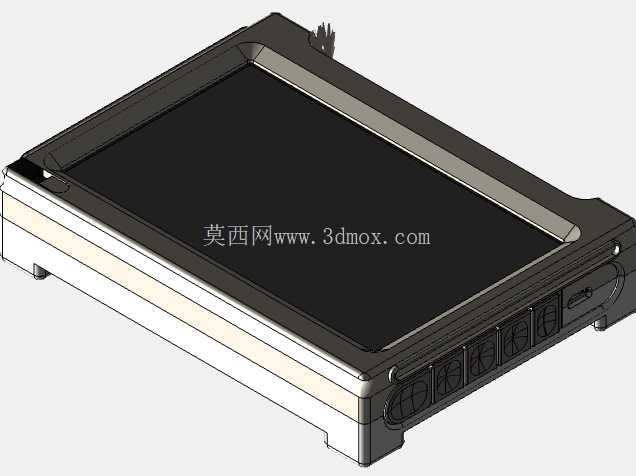

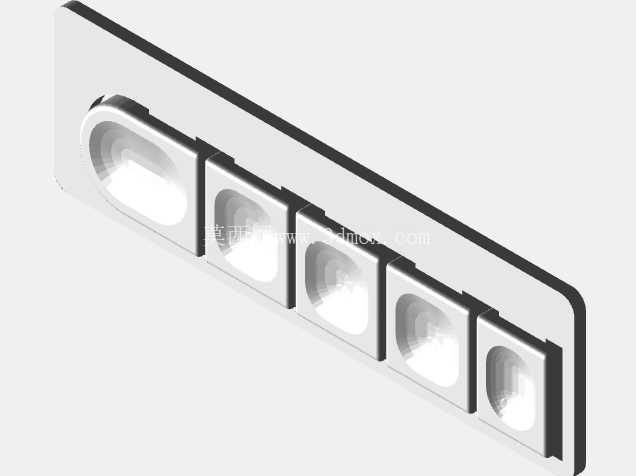

　　屏幕安装位预留了0.3mm的台阶承托面，承托面边缘设计了窄边压合结构，装配时屏幕通过背胶或者双面泡棉胶固定在承托面上，压合边刚好覆盖屏幕的非显示黑边区域，不会遮挡有效显示范围，同时能限制屏幕在壳体内的前后窜动，避免运输或者使用过程中屏幕移位导致的排线拉扯断裂。壳体侧边的功能按键区域，做了一体化的按键凸台设计，每个按键对应独立的按压行程槽，按键帽与壳体之间预留0.15mm的配合间隙，既保证按压时没有卡滞感，也能避免缝隙过大导致灰尘、水汽进入壳体内部，按键的按压行程控制在0.8mm，适配常用的轻触开关触发高度，装配时不需要额外调整按键位置，直接将电路板对准定位柱放置即可完成按键对位。这款5英寸显示配套外壳，主要面向嵌入式工控显示终端、桌面调试显示模块、便携检测设备的显示单元防护需求，在工业现场的设备操作面板、小型检测仪器的人机交互端、开源硬件开发的显示拓展场景中都能适配，解决裸屏直接暴露易受磕碰、积尘、液体泼溅损坏的问题，同时给屏幕周边的驱动电路板提供规整的安装容纳空间。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，周圈做了加厚的防撞筋条，边角位置做了圆弧过渡处理，既避免直角磕碰带来的应力集中导致壳体开裂，也能在设备发生跌落、侧边碰撞时，通过筋条的形变吸收部分冲击能量，减少冲击力直接传递到内部的屏幕玻璃与电路板上。

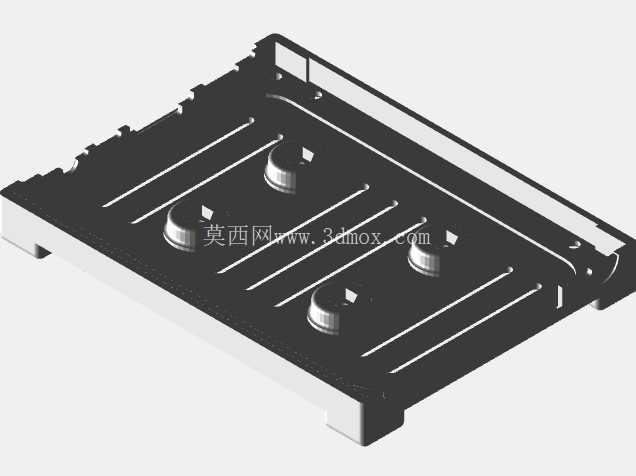

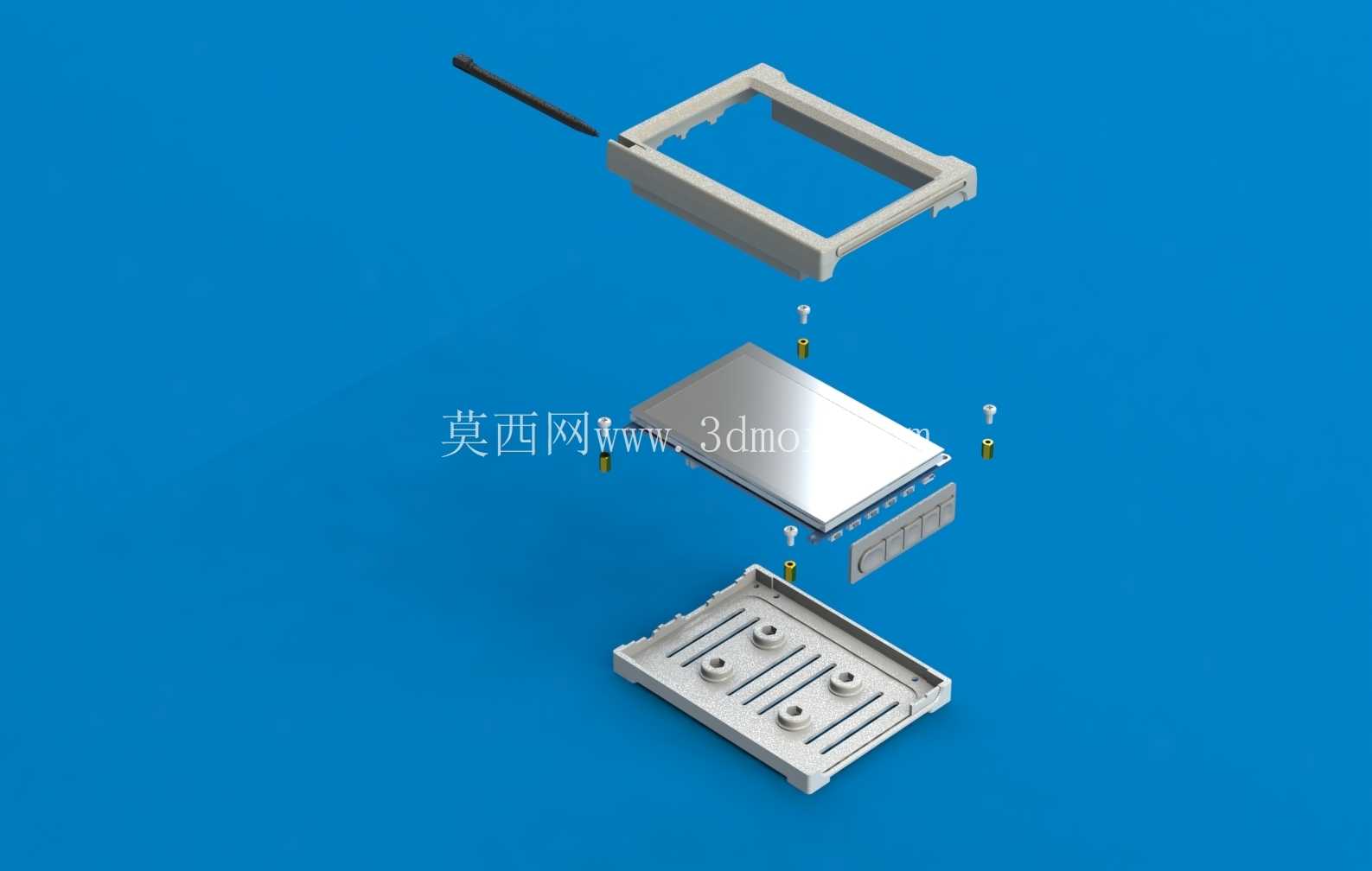

　　接口位置在壳体的侧端做了精准的开口避让，开口边缘做了0.2mm的倒角处理，避免插接线缆时刮伤线材外皮，开口尺寸按照常用的HDMI、Micro USB、供电接口的通用外形尺寸设计，兼容同规格接口的不同5英寸显示屏驱动板，不需要额外修改开口就能适配多数同尺寸屏幕的外接需求。安装边界方面，壳体整体外形尺寸控制在135mm88mm18mm，这个尺寸刚好适配标准的5英寸16:9显示屏幕，屏幕可视区域对角线长度为5英寸，壳体背部预留了四个M2的螺丝安装柱，安装柱的高度为5mm，既可以通过螺丝直接固定驱动电路板，也可以搭配壁挂支架、桌面支架实现不同场景的安装固定，安装柱的位置做了均匀分布，保证电路板固定后受力均匀，不会出现一端翘起的情况。

　　壳体的壁厚均匀控制在2mm，采用常用的ABS或者PC注塑工艺即可实现量产，壁厚均匀性控制在±0.1mm以内，避免注塑过程中出现缩痕、翘曲等缺陷，壳体内部的筋条厚度控制在1.2mm，既保证结构强度，也不会因为筋条过厚导致表面出现缩水痕迹。在实际使用场景中，这款外壳可以直接搭配微雪的5英寸电阻屏或者电容屏使用，组装完成后可以直接嵌入到小型设备的面板开孔中，面板开孔尺寸按照壳体的外形尺寸预留0.2mm的安装间隙即可，安装时通过侧边的卡扣或者背部的螺丝就能快速固定，不需要额外设计复杂的安装结构。对于桌面使用的场景，壳体底部预留了通用的三脚架安装螺孔，可以直接搭配小型桌面支架调整显示角度，方便调试时查看屏幕内容。

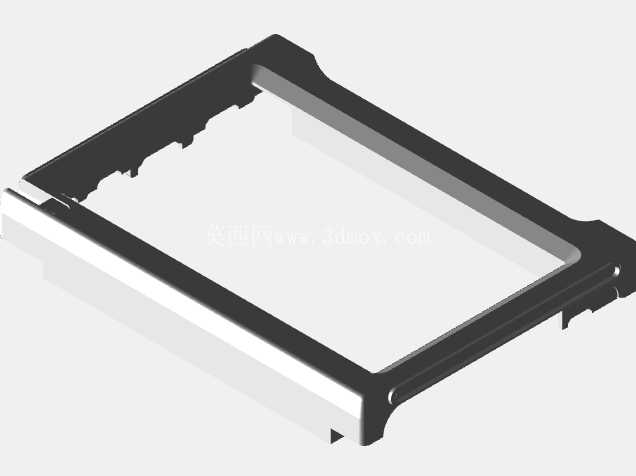

　　壳体表面做了细晒纹处理，既不容易残留指纹，也能提升握持时的摩擦力，手持移动设备时不容易滑落。在结构细节上，上下壳的扣合位置设计了错位的止口结构，止口配合长度为1.5mm，配合间隙控制在0.1mm，既保证上下壳装配后没有明显的段差，也能提升壳体的整体密封性能，阻止日常使用中的泼溅液体从合模缝隙进入内部。屏幕视窗位置比屏幕表面高出0.5mm，当屏幕正面朝下放置在桌面时，视窗边缘先接触桌面，避免屏幕玻璃直接接触桌面被刮花。壳体内部还预留了排线的走线路径空间，排线可以沿着壳体侧边的走线槽布置，避免上下壳扣合时压伤排线导致的显示故障。针对工业现场的使用需求，壳体的材质可以根据使用环境选择，普通场景使用ABS材质即可满足强度要求，在有高低温、耐腐蚀需求的场景，可以更换为PC或者阻燃ABS材质，不需要修改壳体结构就能直接适配不同材质的注塑生产。
