四吨级卷材专用起重吊具结构设计

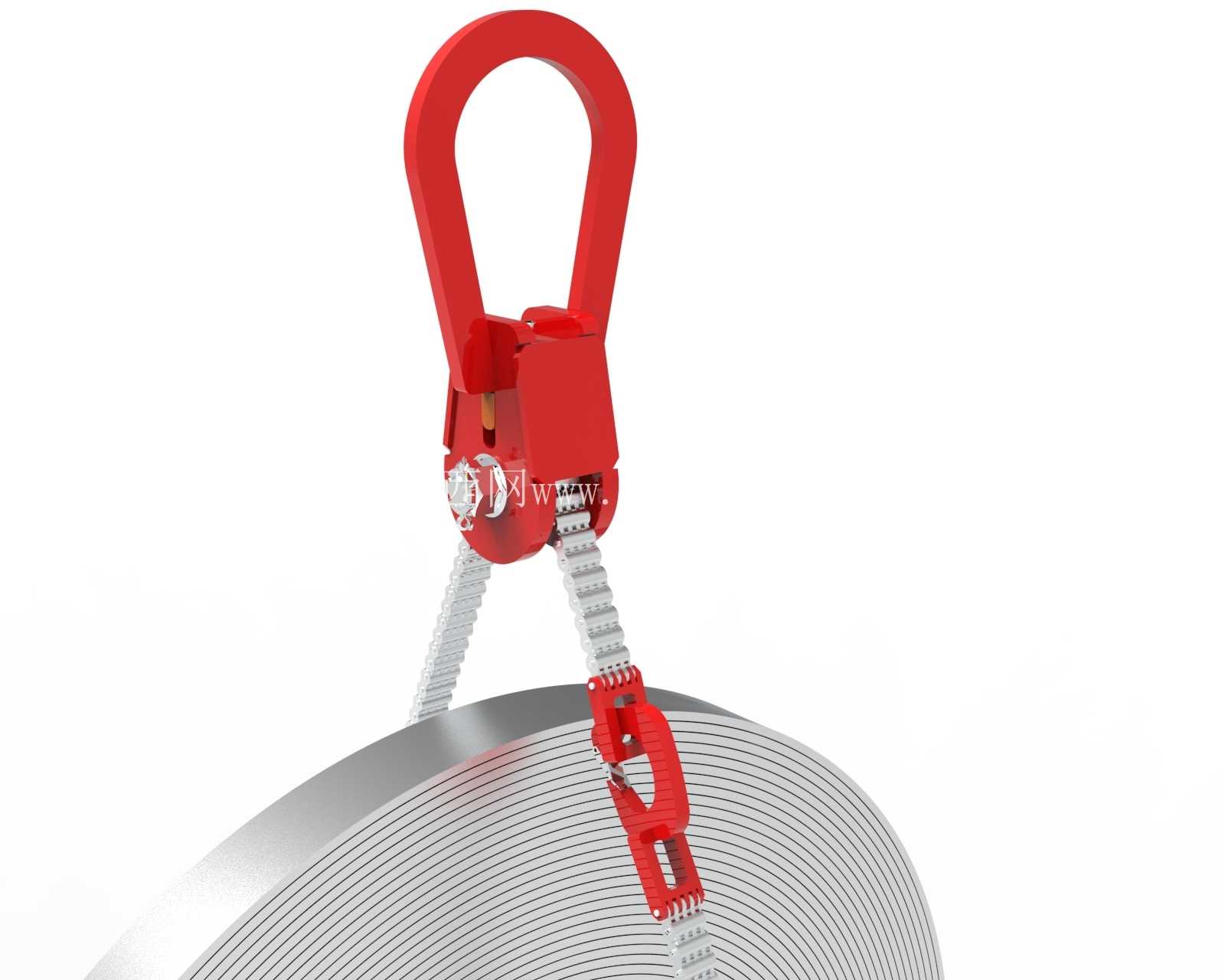

　　在金属卷材加工、仓储物流、钢材分切配送这类生产场景里，卷材的垂直转运、跨工位调运一直是车间物料流转的核心环节，常规通用吊钩直接钩挂卷材内芯容易出现受力偏载、卷材滑脱、边缘磕碰变形的问题，这套四吨额定载荷的卷材专用吊具，就是针对成卷带钢、铝卷、纸卷这类圆柱状卷料的吊装需求做的定向结构设计。整套吊具的受力传递路径从顶部的万向吊环开始，吊环采用锻造合金钢材质做闭环结构，和起重机吊钩的接触弧面做了R角圆滑过渡，避免起吊瞬间应力集中在接触棱边造成局部压痕，吊环和下方的锁紧本体之间采用销轴铰接，允许吊环在起吊过程中随吊点重心自动偏摆，哪怕卷材码放位置存在小幅偏移，也能通过铰接结构自动找正重心，不会出现起吊后卷材侧倾的问题。

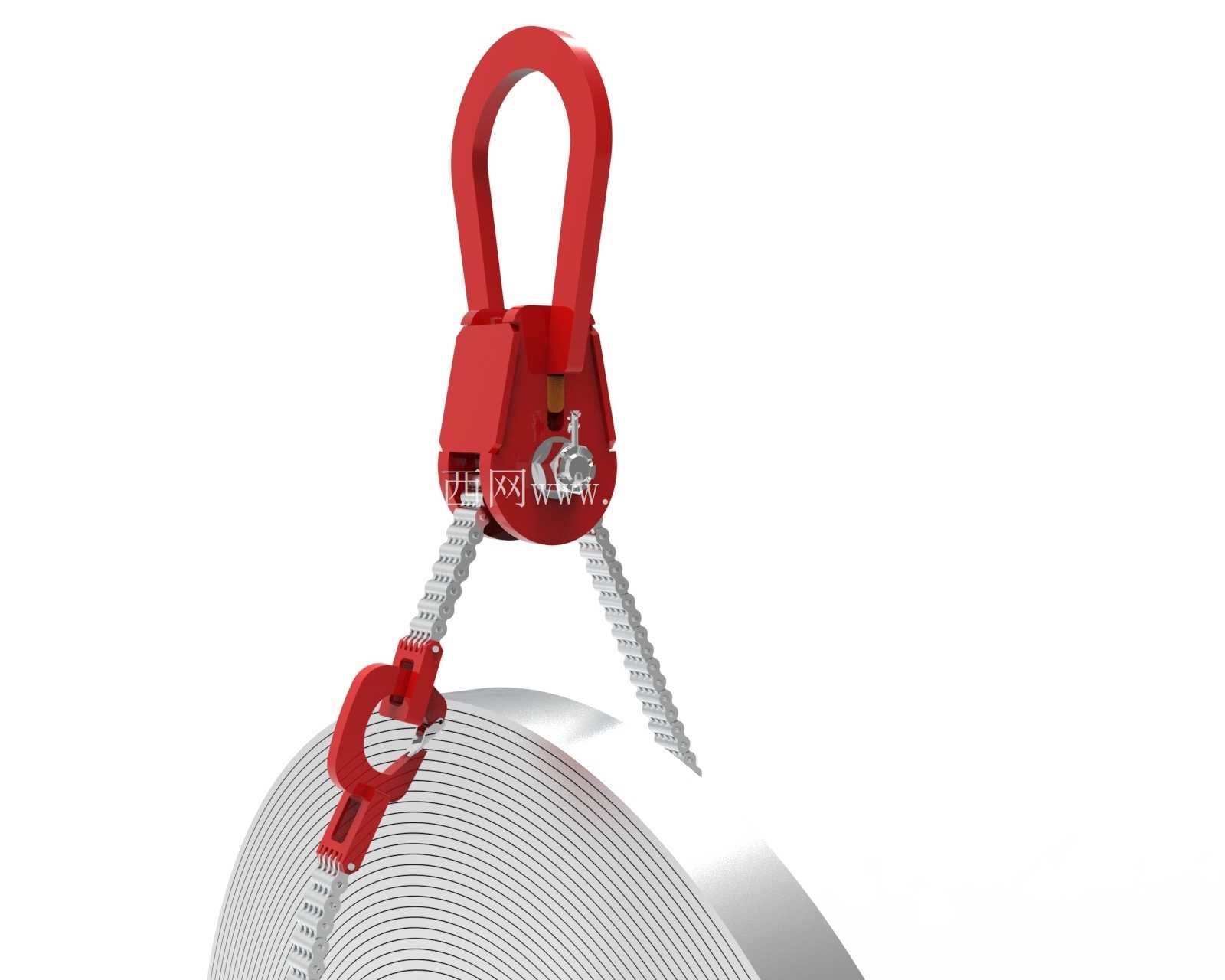

　　锁紧本体内部集成了弹簧复位的锁止舌片，当吊具不受力时锁舌在弹簧作用下保持弹出状态，挂入卷材内芯后随着起吊拉力增大，锁舌会自动卡紧卷材内圈的支撑面，不需要人工额外插装安全销，落位后拉力释放，锁舌自动回弹解锁，整个挂取过程不需要操作人员伸手到吊具和卷材的缝隙里操作，能大幅降低吊装作业的挤手风险。下方的两根吊装带采用对称布置结构，带体和吊具本体的连接端采用锻造卸扣铰接，每根吊带的长度公差控制在±2mm以内，保证起吊后两根吊带受力均匀，不会出现单根带体过载的情况；吊带和卷材接触的表面做了加宽加厚的耐磨层，避免带体嵌入卷材层间缝隙造成带材表面划伤，同时加宽的接触面积也能降低卷材局部受压变形的概率，针对厚度较薄的铝卷、铜卷这类易变形卷材，这种接触结构能有效减少吊装造成的料卷报废。

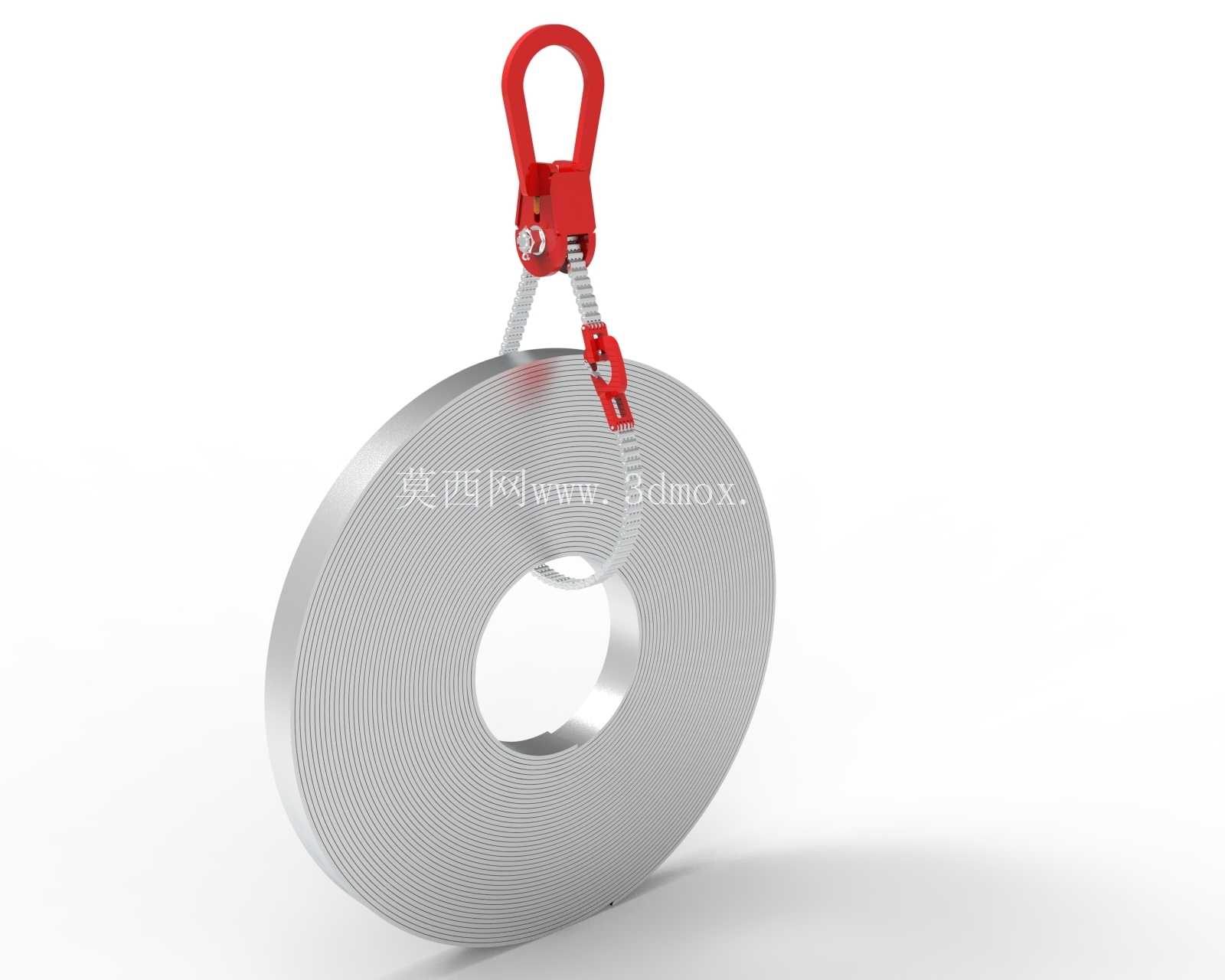

　　从安装边界来看，整套吊具在空载状态下的总高度控制在适配常规车间桥式起重机的最低起升高度范围内，顶部吊环的内孔尺寸兼容10吨级以内的通用起重机吊钩规格，不需要额外更换适配钩头就能直接挂装使用；两根吊带的展开夹角在额定载荷下控制在60度以内，符合起重吊装安全规范里的夹角要求，不会因为夹角过大造成吊具额定载荷折减。设计过程中针对吊具的关键受力部件做了受力路径优化，锁紧本体的受力筋位置避开了应力集中的直角过渡区域，所有棱边都做了倒圆角处理，既消除了热处理过程中的开裂风险，也避免日常使用中棱角划伤吊装带或操作人员。

　　和常规的通用吊装索具相比，这套吊具不需要额外搭配C型钩就能直接完成卷材的吊装作业，整体重量比同载荷等级的C型钩轻40%左右，操作人员单人就能完成挂取对位，在卷材周转频次高的加工车间里，能有效缩短单卷物料的吊装对位时间，同时锁止结构的设计也避免了作业过程中吊具从卷材内芯脱出的安全隐患，适配内径500mm到800mm之间的常规工业卷材吊装需求，不需要针对不同内径的卷材更换吊具配件，通用性更强。
