迷你USB B型接口连接线缆结构

日常做消费电子外设的结构对接时，这类迷你USB B型接口的线缆组件是绕不开的常用连接件，早年的移动硬盘、老式数码相机、工控手持终端、部分老旧款便携测量设备的数据传输与供电接口，大多采用这一规格的接插件，相比标准USB B型接口，它的体积压缩了近六成，能在空间局促的便携设备外壳上留出足够的安装余量，不会因为接口占位过大挤压内部电路板的布线空间。

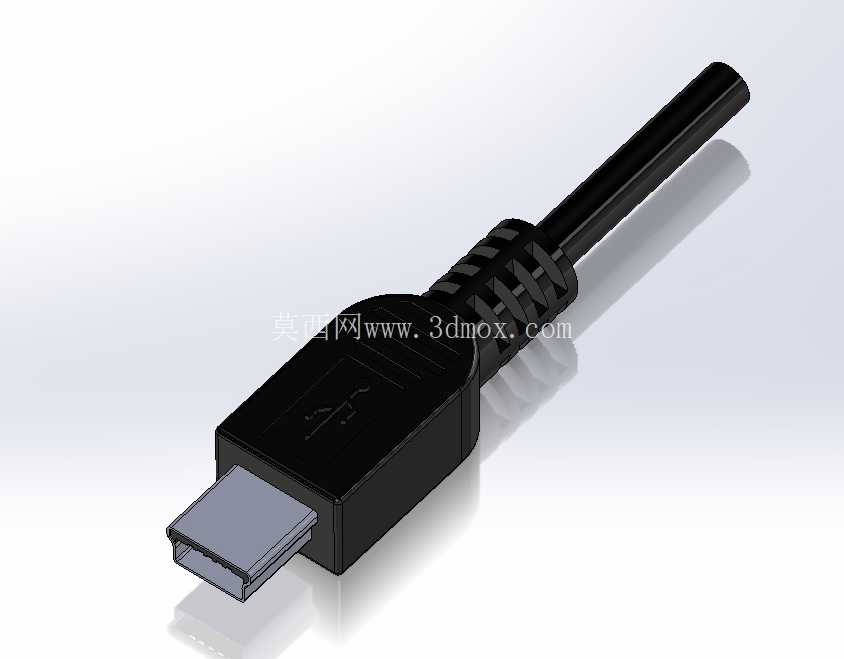

从实际结构设计来看，这个模型完整还原了接口的金属屏蔽壳、绝缘胶芯、接触端子、注塑内模、外被SR防弯折结构以及线缆外皮的全部细节，金属屏蔽壳采用卷边扣合结构，侧边预留的弹片卡点能在插入设备母座时卡入母座侧壁的定位凹槽，避免使用过程中受拉扯出现松脱，接触端子采用镀金层设计，降低长期插拔后的接触电阻，避免数据传输时出现丢包或者供电不稳的问题。绝缘胶芯的端子排布严格遵循USB 2.0的引脚定义，电源、数据正负、接地引脚的间距控制在0.8mm，既满足焊线时的操作空间，也不会出现引脚间距过小导致的焊锡短路风险。

线缆尾部的SR防弯折结构是这类接插件设计的重点，很多消费级线缆容易在接口根部出现线芯折断的问题，本质就是SR结构的弧度和硬度设计不合理，这个模型里的SR段做了6道环形防滑槽，同时从接口硬胶部分过渡到线缆软胶部分的弧度做了R3的圆角过渡，硬度从邵氏80D逐步降到线缆外被的邵氏60A，能在反复弯折时分散应力，避免应力集中在硬胶和软胶的结合位置，按照常规使用场景的弯折测试标准，这个结构能承受至少5000次180度弯折不会出现线芯断裂的问题。

安装边界上，接口公头的外露金属部分长度为6.5mm，插入母座后的有效配合长度为6mm，接口整体的最大宽度为7.2mm，厚度为3.2mm，在做设备外壳的接口开孔时，只需要预留7.5mm*3.5mm的矩形开孔，同时在外壳内部预留10mm的深度容纳接口尾部的注塑内模即可，不会占用过多的内部结构空间。线缆部分的外径为3.5mm，内部包含4根28AWG的芯线，分别对应电源、数据和接地，铝箔屏蔽层加编织网的双层屏蔽结构，能在靠近电机、变频器这类强电磁干扰的工控场景下，减少外界电磁干扰对数据传输的影响，避免传输的测量数据或者控制指令出现错码。

做这类接插件的三维建模时，最容易忽略的就是金属屏蔽壳的倒扣结构和SR段的拔模角度，很多新手建模时会把屏蔽壳做成完全光滑的直筒，实际生产中这种结构无法和注塑内模紧密贴合，注塑时会出现胶料溢出到金属壳表面的问题，同时SR段的拔模角度需要控制在1.5度，既方便注塑时脱模，也不会出现和硬胶部分结合力不足的问题。另外接触端子的折弯角度也需要严格控制，折弯半径过小会导致端子在反复插拔后出现金属疲劳断裂，折弯半径过大则会导致端子突出胶芯平面，插入母座时出现顶死或者接触不良的问题。

在实际设备选型时，这类接口的线缆组件需要根据使用场景选择不同的外被材质，普通办公场景下采用PVC外被即可满足耐磨和耐温要求，如果是在工业现场使用，需要选择TPU或者PUR材质的外被，耐油污、耐拉扯的性能会提升三倍以上，能适应车间地面拖拽、接触切削液等恶劣使用环境。另外接口的插拔寿命也是选型的重要指标，正规工业级的迷你USB B公头插拔寿命能达到10000次以上，消费级的产品通常只有1500次左右，做工业手持设备的结构设计时需要特别注意这一点，避免因为接口寿命不足导致整个设备的返修率升高。
