M.2规格2280固态硬盘结构三维建模

在消费级与工业级电子设备的存储升级、主板适配设计场景中，M.2接口的固态存储部件是当前紧凑型硬件方案里的核心选型之一，本次建模还原的2280规格M.2固态，是目前市面应用覆盖最广的尺寸品类，从台式机主板的原生M.2插槽，到笔记本内置存储位，再到工业控制板卡的扩展存储区域，都能见到该规格部件的身影。

从实际用途来看，这类固态存储部件主要承担系统盘承载、高频数据读写、大容量文件存储的功能，相比传统2.5英寸固态，它省去了外接供电与SATA数据线的连接需求，直接通过主板插槽的PCIe或SATA通道完成数据传输，能大幅缩减硬件占用的机箱内部空间，对于紧凑型ITX机箱、轻薄型笔记本这类内部空间寸土寸金的设备来说，2280规格的M.2固态是兼顾容量、性能与安装空间的最优选择。

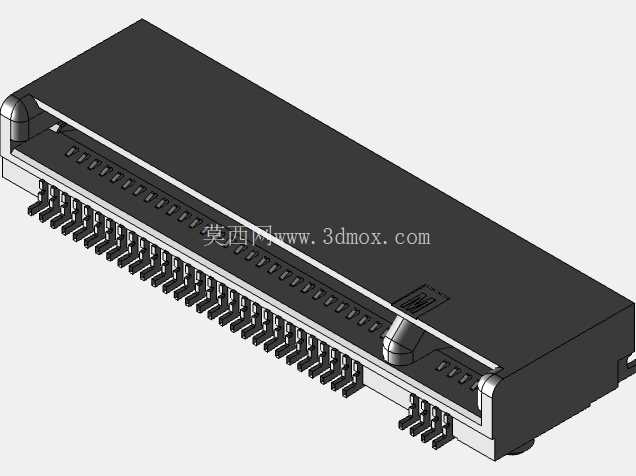

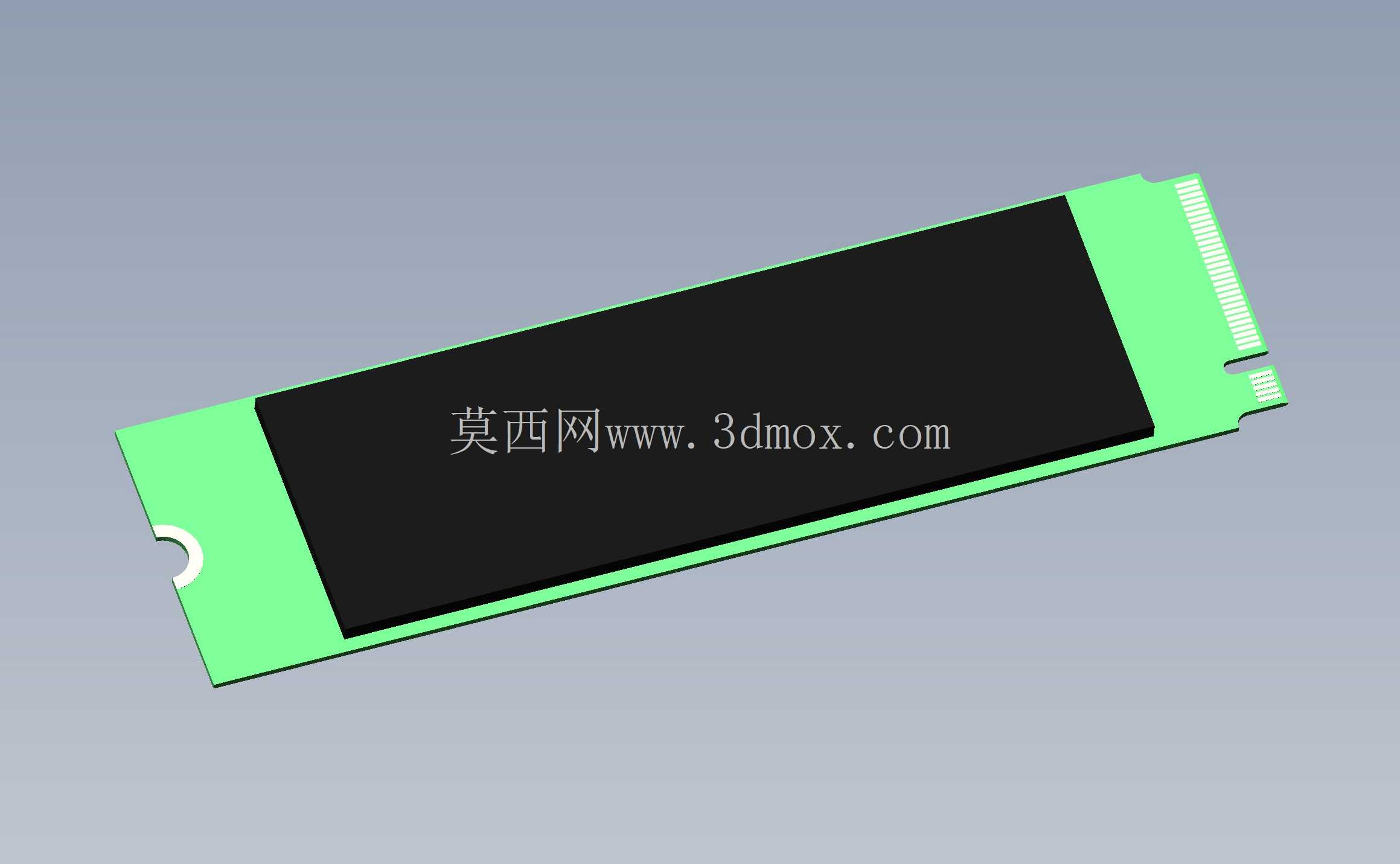

建模过程中首先还原的是产品的功能特性，整个部件分为PCB基板、存储颗粒封装层、金手指连接端三个核心部分，PCB基板采用标准的FR-4板材厚度设计，边缘的半圆形定位缺口是安装时的对位基准，对应主板M.2插槽端的固定柱，能避免安装时出现方向反接的问题；金手指区域的引脚分段清晰，不同段的引脚分别承担供电、数据传输、信号接地的功能，建模时严格按照实际引脚的间距与宽度做了还原，确保在做装配模拟时，金手指部分能和插槽模型完成精准的干涉检查。存储颗粒的封装层覆盖在PCB基板的正面，是整个部件厚度最大的区域，建模时考虑了不同品牌颗粒封装的通用厚度公差，预留了散热片安装的间隙空间，避免后续做整机散热结构设计时，出现固态与散热马甲、主板南桥散热片的干涉问题。

设计思路上没有做特定品牌的专属外观还原，而是采用了通用化的结构设计，PCB板的边缘做了圆角处理，避免生产过程中板边毛刺造成的安装刮蹭，尾部的固定螺丝孔位严格对齐2280规格的安装孔距，也就是从金手指前端到固定孔中心的距离为80mm，板身宽度统一为22mm，完全符合M.2规范的尺寸要求。安装边界的还原是本次建模的重点，除了板身本身的长宽厚尺寸，还考虑了实际安装时的周边空间预留：板身上方需要预留至少1.5mm的散热片安装空间，板身左右两侧需要预留0.8mm的插拔操作间隙，金手指插入插槽的深度按照标准的3.2mm做了限位，模拟实际装配时的插入到位感，不会出现过插导致的引脚损坏问题。

在做结构适配验证的时候，这类通用模型可以直接导入到主板设计、机箱结构设计的装配文件中，用来校验M.2安装位的空间是否合理，比如部分笔记本的M.2位会和内存插槽、无线网卡位距离较近，通过导入该模型做干涉检查，就能提前发现结构冲突的问题，避免开模后才发现部件无法安装的问题。另外对于存储设备散热方案的设计来说，该模型的表面平整度、颗粒区域的位置还原，能帮助散热工程师精准设计导热垫的厚度、散热片的卡扣位置，确保导热垫能完全贴合存储颗粒的表面，提升散热效率。

不同于定制化的品牌固态模型，这个通用结构模型去掉了品牌丝印、专属贴纸等非结构元素，只保留核心的装配相关结构特征，不管是做PC整机的装配模拟，还是工业设备的存储扩展位设计，都能直接调用，不需要再做额外的结构简化。建模时也考虑了板身的形变余量，实际PCB板在安装时会有轻微的下压形变，模型里的固定孔位做了轻微的倒角处理，模拟实际铜柱固定时的导向结构，让装配模拟的过程更贴近真实的安装操作。
