带防尘翻盖法兰安装式RJ45网络接口

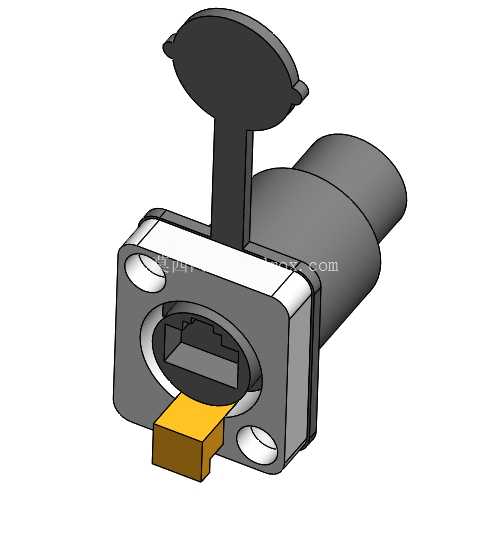

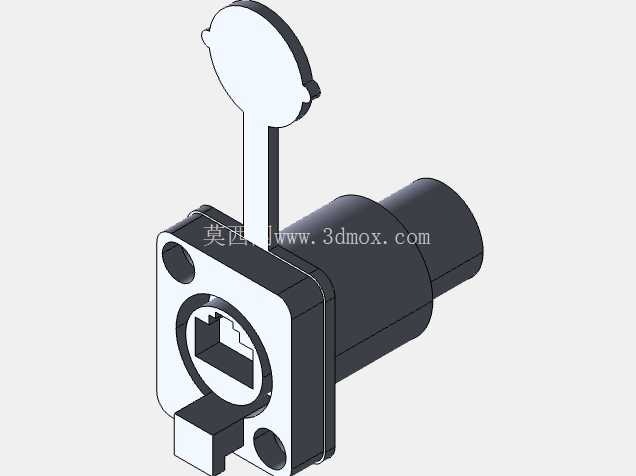

　　从结构设计来看，主体采用圆柱形尾筒加方形安装法兰的布局，方形法兰上预留了两个对称的安装通孔，可配合M3规格的螺丝直接固定在设备壳体的预制开孔上，安装时法兰与壳体接触面可加装橡胶密封垫，实现IP65级别的面板侧防护，避免外部灰尘、溅水从安装缝隙进入设备内部；尾筒部分做了圆弧过渡，用来容纳网线接头插入后的尾部余量，同时可以配套波纹管或者格兰头，对引入的网线做抗拉与密封固定，避免网线拖拽时外力直接作用在接口插芯上。这款RJ45连接器是工业通讯链路里常用的接插部件，日常在工业控制柜面板、户外通讯设备箱体、轨道交通车载通讯单元、安防监控前端设备这类需要外露网络接口的场景里十分常见，主要作用是给设备提供标准以太网物理连接端口，实现设备与局域网、调试终端之间的有线数据传输，相比板载直插式的RJ45座，这种带法兰固定结构的型号更适合需要在设备壳体上做外置安装的使用场景，能避免接口直接受力拉扯损坏内部PCB焊点。

　　接口前端自带一体铰接的防尘翻盖，翻盖边缘做了贴合接口端面的密封凸缘，在没有插入水晶头的时候，翻盖可以完全盖住接口的插芯区域，避免车间里的金属粉尘、切削液雾气或者户外的雨水、蚊虫进入接口内部，造成插针氧化、接触不良的问题，翻盖的铰接阻尼经过调校，既可以在无插接头时保持闭合状态，插入水晶头时也能被水晶头尾部顶起，不会干涉网线的正常插拔。接口内部的插芯腔体完全遵循标准RJ45引脚定义，8根接触弹片采用镀金处理，保证多次插拔后的接触可靠性，插芯入口处做了导向倒角，水晶头插入时可以自动对位，不会出现插歪导致弹片弯折的问题；接口下方预留了水晶头卡扣的让位槽，插入后水晶头的弹性卡扣可以卡入槽位，避免设备振动时网线松脱。

　　在安装边界上，方形法兰的外形尺寸控制在22mm×22mm，适配设备壳体上直径16mm的标准圆形开孔，两个安装孔的中心距为18mm，安装后接口突出面板的总长度为32mm，翻盖完全打开时的最大翻转角度为120度，不会遮挡周边其他接口或者操作部件；尾筒的外径为14mm，可适配内径14mm的线缆保护套，网线引入后的弯曲半径不小于25mm即可保证信号传输稳定。实际选型使用时需要注意，这款连接器属于面板安装式的转接接口，内部可以根据需求选择直插式PCB焊板结构或者带尾线的焊线结构，本次建模的结构兼顾了密封防护与安装便利性，在做设备面板布局时，需要在接口周边预留至少30mm的操作空间，方便施工人员插拔水晶头，同时翻盖的翻转路径上不能有其他凸起结构，避免翻盖无法完全打开影响网线插入。

　　相比普通的民用级RJ45插座，这种结构的连接器在抗振动、防尘防水性能上都做了针对性强化，适合在工业现场、户外设备这类环境相对恶劣的场景下使用，建模时对安装孔位、接口配合尺寸、翻盖铰接间隙都做了公差匹配，法兰与主体的连接圆角、尾筒的过渡曲面都按照实际开模的工艺要求做了处理，没有出现壁厚不均、尖角倒扣这类影响注塑生产的结构问题，不管是用来做设备通讯接口的选型参考，还是做面板开孔的布局干涉检查，都可以直接复用模型里的安装尺寸数据，不需要再反复核对实物样品的配合边界。
