40毫米规格小型轴流散热冷却风扇结构

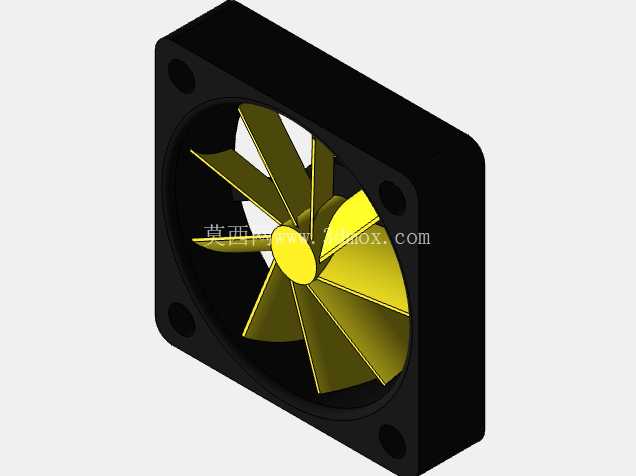

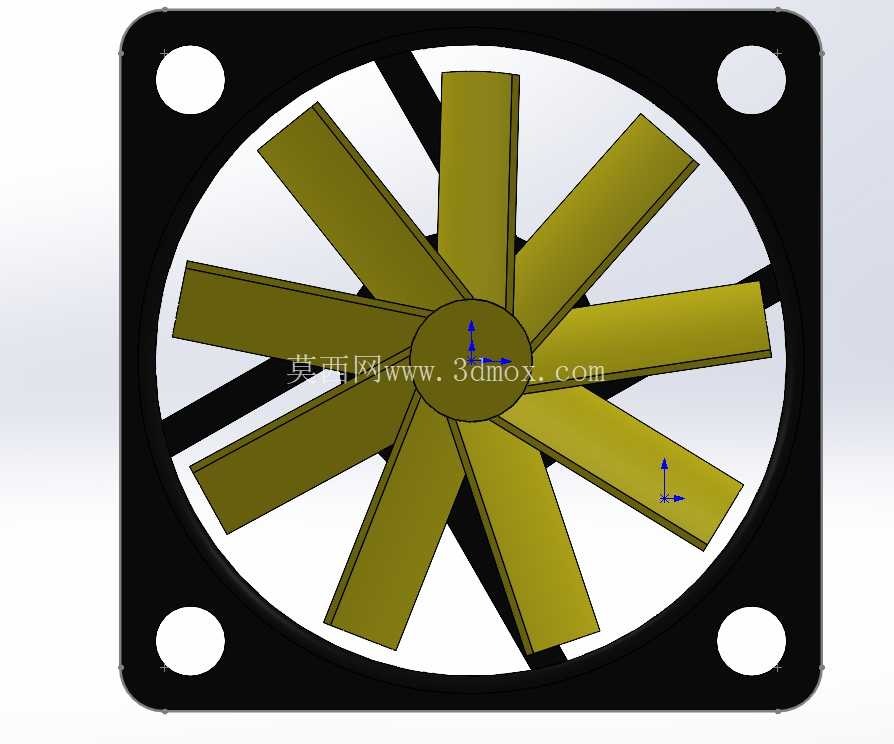

　　从结构设计逻辑来看，这类风扇采用外框包裹叶轮的一体式结构，外框一方面起到固定叶轮、承载轴承与驱动电机的作用，另一方面可以约束气流流向，避免叶轮边缘的气流紊流损失，让进风侧的空气能够沿着轴向平稳推送至出风侧，提升有效通风效率。叶轮部分采用9片等距分布的宽弦叶片设计，叶片的倾斜角度经过气流仿真优化，在额定转速下能够产生足够的静压，既可以在开放环境下带动周边空气流动实现对流散热，也能够适配带有一定风阻的密集鳍片散热结构，将鳍片缝隙间积攒的热量及时带出。叶片与中心轮毂的过渡区域做了圆弧顺滑处理，减少叶片根部的应力集中，同时降低叶轮旋转过程中的气流涡流噪声，适配对运行噪音有一定要求的民用小型电器、桌面级电子设备使用场景。在小型电子设备、嵌入式工控板卡、紧凑型电源模块这类安装空间极度受限的应用场景里，散热组件的选型往往直接决定整机的长期运行稳定性，40毫米见方的轴流冷却风扇，正是这类场景下适配性极强的一类通风散热元件。这类风扇的外框采用标准方形安装结构，四个角预留的圆形安装孔位完全匹配行业通用的安装孔距规范，安装时不需要额外定制转接支架，直接通过M3规格的螺丝就能将风扇固定在设备壳体、散热鳍片组或者风道隔板上，安装边界完全控制在40×40毫米的方形区域内，整体厚度适配常规薄型设备的内部堆叠要求，不会挤占PCB板上其他电子元件的布局空间。

　　在实际设备应用中，这类小尺寸风扇通常直接贴装在发热功率较大的元件旁侧，比如小型开关电源的功率管散热片、嵌入式主控板的处理器散热块、小型LED驱动模块的热源位置，通过主动强制对流的方式，将元件工作产生的热量持续扩散到周边空气中，避免元件因热量堆积出现过热降频、寿命衰减甚至烧毁的问题。不同于大尺寸工业风扇的重载设计，这类小型风扇的结构设计更侧重安装兼容性与运行可靠性，外框的边角做了微小的圆弧过渡，避免安装过程中锐边划伤操作人员或者设备内部的线材，四个安装孔的周边做了局部加厚处理，提升螺丝锁附时的结构强度，避免多次拆装后出现孔位开裂的问题。

　　叶轮与外框之间预留了均匀的微小间隙，既保证叶轮旋转过程中不会与外框发生剐蹭卡顿，也不会因为间隙过大导致气流回流损失。中心轮毂的内部空间用于容纳驱动电机与轴承组件，轮毂的外表面做了平整化处理，减少旋转过程中的风阻。在进行三维结构建模时，这类风扇的建模需要重点关注安装孔的位置度公差，确保四个孔的中心距与行业通用规范完全一致，避免出现实物安装时孔位错位无法装配的问题；叶片的曲面造型需要兼顾气动性能与注塑成型的工艺可行性，叶片的拔模角度需要符合注塑生产的要求，避免出现脱模困难的问题；外框的壁厚设计要均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，保证成品的尺寸精度。

　　对于结构设计从业者来说，这类标准尺寸的小风扇是紧凑型设备热设计环节的常用选型元件，建模时准确还原其安装边界、外形尺寸与结构特征，能够在整机装配设计阶段提前验证散热组件与周边元件的空间干涉情况，提前预判风道走向是否合理，减少后期样机试制阶段的改模次数，缩短产品的开发周期。在小型电器、车载电子模块、紧凑型通讯终端这类产品的开发中，这类40毫米规格的冷却风扇往往是热设计方案里的核心部件，其稳定的通风性能、标准化的安装尺寸，能够让设计人员在有限的设备内部空间里快速搭建可靠的散热系统，不需要为散热组件单独定制复杂的安装结构，有效降低整机的结构复杂度与生产装配成本。
