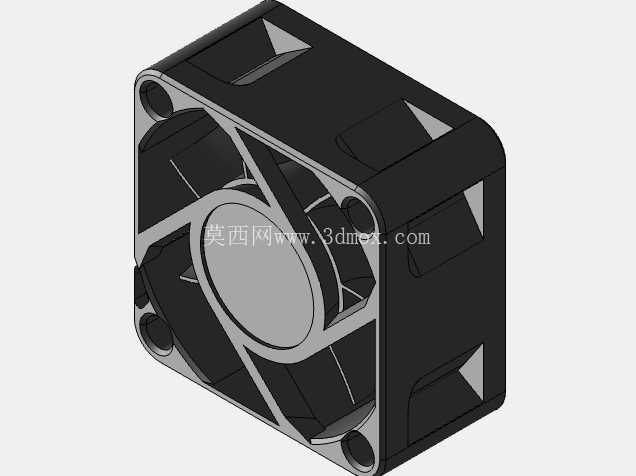

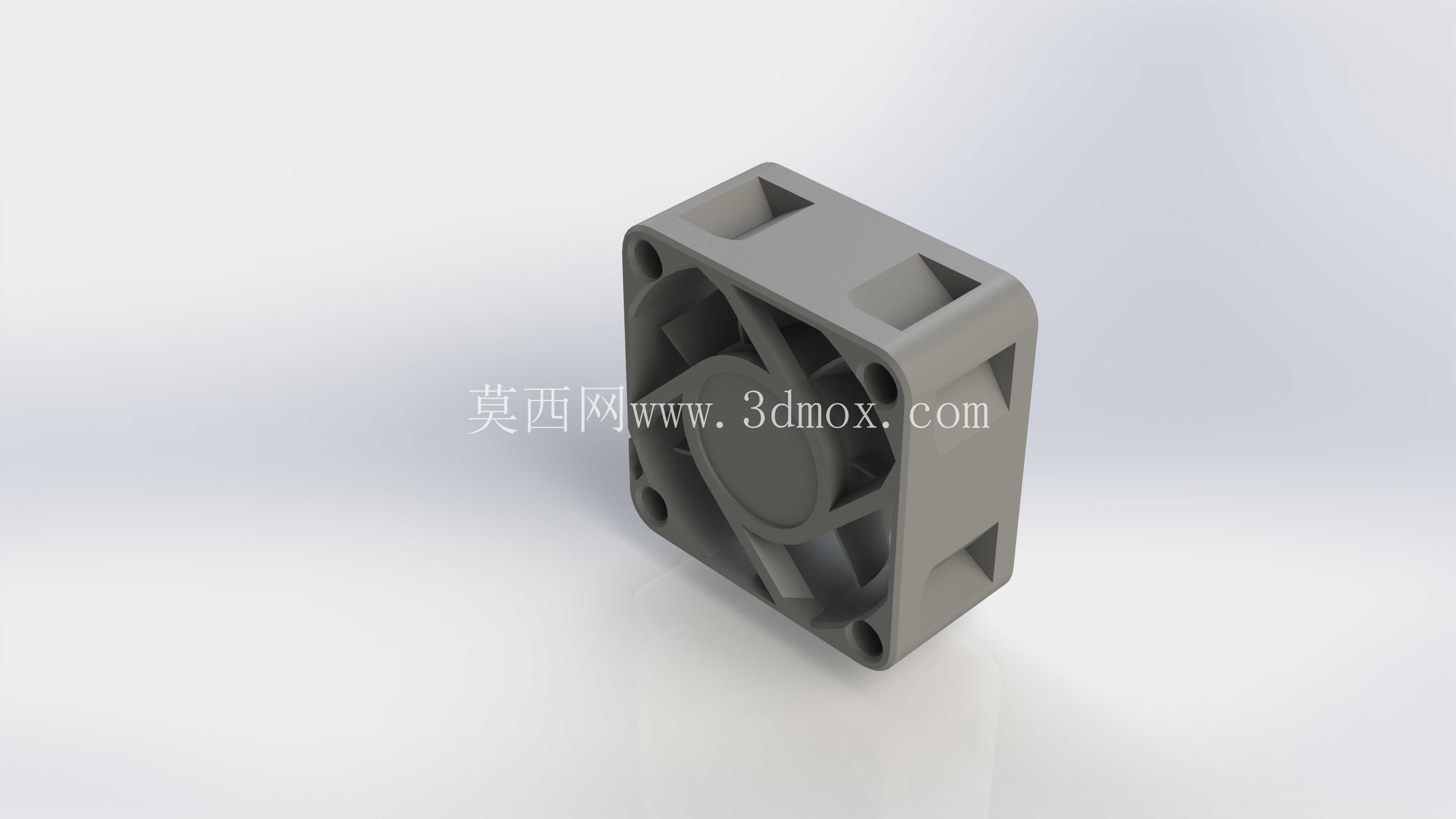

40mm规格建准磁浮轴流散热风扇结构

在紧凑型电子设备、工业控制板卡、小型PC主机的散热方案选型中，小尺寸轴流风扇的结构合理性直接决定了散热系统的长期可靠性，这款40×40×20mm规格的磁浮结构风扇，正是针对狭小安装空间的散热需求完成的结构设计。从安装边界来看，该风扇采用标准方形外框设计，四个角预留的安装孔位完全匹配行业通用的40mm风扇安装孔距，安装时无需额外定制转接支架，可直接适配现有设备的风扇安装位，20mm的厚度尺寸能够嵌入厚度受限的设备腔体内部，不会额外占用设备外部空间，对于1U机架式设备、紧凑型嵌入式工控机这类对安装尺寸有严格限制的场景，该尺寸规格的适配性优势十分明显。

核心结构上，这款风扇采用磁浮轴承设计，区别于传统含油轴承、滚珠轴承的接触式支撑结构，磁浮结构通过磁吸力将叶轮悬浮支撑，运行过程中轴承接触面的机械磨损大幅降低，既能够减少长期运行后的轴承旷量，避免叶轮转动时出现偏心抖动，也能降低运行过程中的摩擦噪音，同时减少润滑脂挥发带来的寿命衰减问题，在需要7×24小时连续运行的工业设备、网络通讯设备中，这种结构的风扇能够有效降低后期维护更换的频率。叶轮部分采用七叶后倾式叶片设计，叶片的曲面弧度经过流体力学优化，在相同转速下能够推动更多空气流经散热鳍片，同时叶片边缘做了切角处理，减少叶片切割空气时产生的涡流噪音，在保证风量的前提下控制运行噪音水平，适配对噪音有要求的办公类电子设备、家用小型主机的使用场景。

外框结构设计上，风扇四个角做了加厚处理，安装孔内嵌金属衬套，避免螺丝锁紧时塑料外框出现开裂问题，外框的四个侧边做了镂空导风结构，既能够减轻风扇整体重量，也能减少进风侧的风阻，让空气能够更顺畅地进入叶轮区域。外框与叶轮的配合间隙控制在合理范围内，既避免间隙过小导致叶轮转动时与外框发生剐蹭，也防止间隙过大产生漏风问题，影响整体送风效率。接线端预留标准的供电接口位置，可根据实际使用场景适配2pin、3pin、4pin不同类型的供电接线，满足定速、测速、PWM调速等不同的功能需求。

从实际应用场景出发，这款风扇可覆盖多类散热需求：在PC硬件领域，可用于ITX小机箱的机箱排风、CPU辅助散热、显卡显存区域辅助散热；在工业领域，可用于小型PLC控制柜、嵌入式工控主机、伺服驱动器的散热通风，避免设备内部功率元件积热导致的性能降频或元件损坏；在消费电子领域，可用于小型投影仪、桌面NAS、网络交换机这类长期运行设备的内部散热。建模过程中，结构工程师严格遵循小尺寸风扇的行业通用安装规范，所有安装孔位、外形尺寸、接口位置都与实际量产产品的参数保持一致，外框的加强筋结构、叶轮的壁厚分布、轴承位的配合公差都按照实际注塑生产的工艺要求做了优化，避免模型结构出现不符合生产工艺的设计缺陷，结构设计从业者可直接参考该模型的结构布局，完成同规格散热风扇的结构优化或适配安装设计，设备选型人员也可通过该模型直观确认风扇的安装尺寸与结构形态，提前完成设备内部的空间布局校验，避免选型后出现安装干涉问题。
