开放式侧透台式电脑机箱结构设计

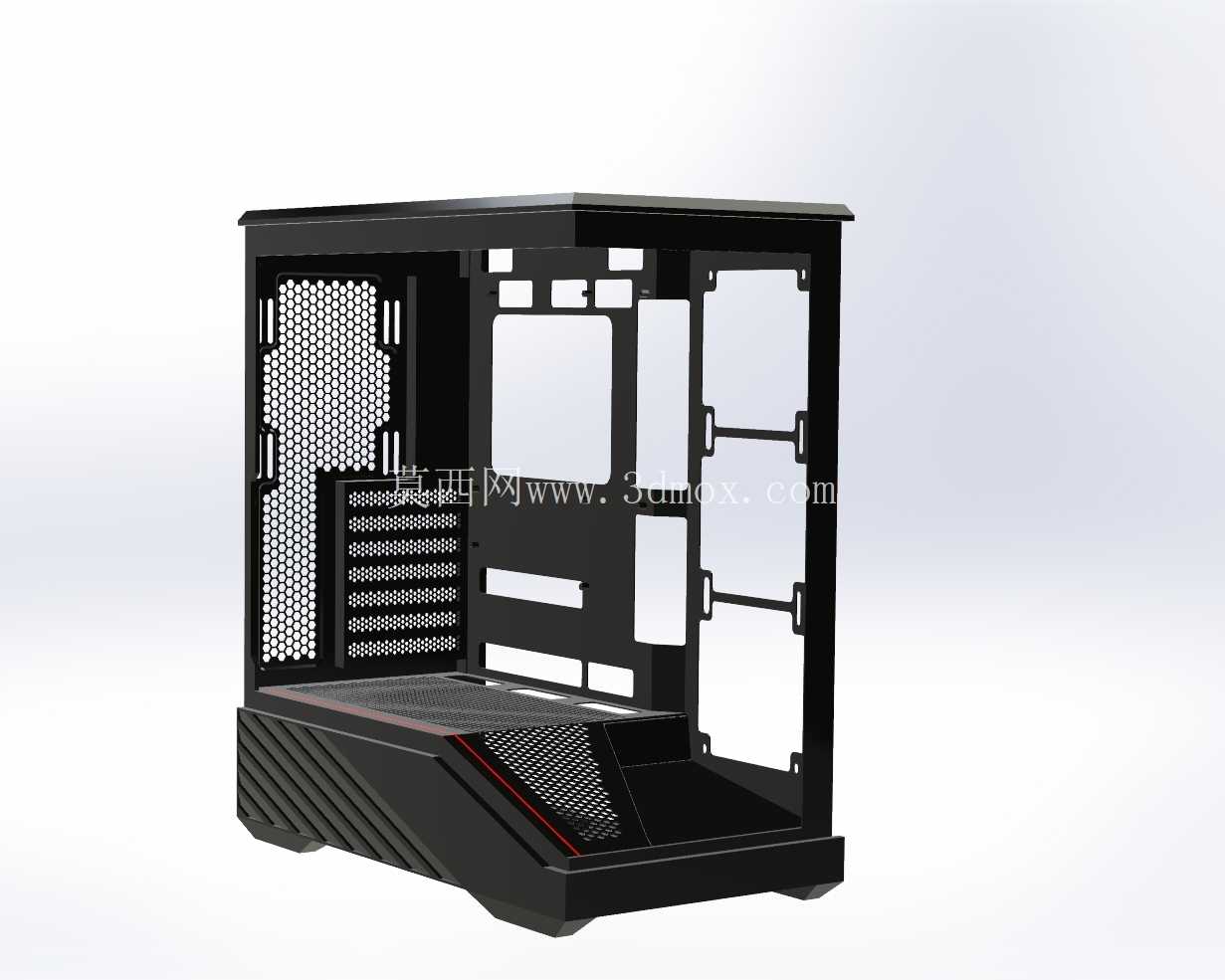

本次呈现的机箱结构，针对桌面级DIY装机场景做了全维度的结构适配，日常可覆盖家用办公、电竞游戏、内容创作工作站等多类装机需求，作为承载电脑核心硬件的载体，其结构设计直接决定了硬件安装的兼容性、长期运行的散热效率以及日常维护的便捷程度。从整体框架来看，这款机箱采用开放式单侧通透布局，主体支撑结构以1.2mm厚度的冷轧钢板折弯拼接而成，拼接处采用定位凸点配合抽芯铆钉固定，避免焊接带来的形变问题，同时保证框架整体抗扭刚度，在单侧侧板完全拆除的状态下，框架主体也不会出现明显的形变偏移，满足硬件安装时的结构强度要求。

在硬件安装边界的设计上，机箱内部预留的主板安装位兼容ATX、M-ATX、ITX三类主流主板规格，对应铜柱定位孔严格遵循PC硬件安装的通用孔距标准，铜柱采用M3螺纹规格，安装后突出主板安装平面6.2mm，避免主板背面焊点直接接触钣金造成短路风险。显卡安装区域预留了最长360mm的安装空间，对应PCIe扩展槽位做了7槽位的通长开孔，开孔边缘做了卷边处理，既提升了钣金边缘的结构强度，也避免安装硬件时割伤操作人员。电源安装位设置在机箱底部独立仓内，兼容标准ATX电源，仓体与主硬件区域通过金属隔板分隔，避免电源自身气流与机箱主散热气流形成紊流，电源安装位周边预留了12mm的走线空间，方便24Pin主板供电、8Pin CPU供电等粗线径线材的梳理排布。

散热结构的设计上，机箱前面板、底部、侧部均预留了散热风扇安装位，其中前面板支持3把120mm风扇或360mm规格冷排安装，冷排安装位与前面板之间预留了30mm的空间，避免冷排加风扇的总厚度超出安装边界，同时不会挤压到内存插槽区域的安装空间——内存区域最高支持45mm高度的马甲条安装，不会出现冷排与内存干涉的问题。机箱后部预留了1把120mm排风风扇位，对应IO挡板区域做了精准的开孔避让，保证主板自带接口可以完全露出无遮挡。机箱左侧的通透区域采用无遮挡设计，既可以展示内部硬件的灯光效果，也能辅助硬件热量的自然散出，对应侧板安装位预留了3mm的密封胶条卡槽，安装钢化玻璃侧板时可以起到缓冲减震的作用，避免运输过程中玻璃受挤压碎裂。

细节结构处理上，机箱前部的斜向装饰区域采用一体折弯成型，表面做了网孔开孔处理，开孔率达到65%以上，保证进风风量的同时，也能阻挡大尺寸杂物进入机箱内部，网孔边缘做了钝化处理，没有尖锐毛刺。机箱底部设置了四个高度15mm的橡胶减震脚座，既可以抬升机箱保证底部进风的通畅，也能吸收电源、风扇运行时产生的微小震动，降低整机运行的共振噪音。硬盘安装位设置在电源仓侧面，支持2块2.5英寸固态硬盘或1块3.5英寸机械硬盘安装，安装位采用免工具卡扣设计，日常更换硬盘时不需要额外工具即可完成拆装。机箱顶部的IO区域预留了USB、音频接口的安装开孔，开孔位置距离机箱边缘20mm，避免插拔外设时与桌面边缘产生干涉。

从装配逻辑来看，整个机箱的钣金零件拆分遵循了最少化原则，主体框架仅由6块主要钣金件拼接而成，减少了装配工序的复杂度，所有折弯处的内R角统一为0.8mm，匹配常规钣金折弯的刀具参数，不需要定制特殊刀具即可完成生产，有效控制加工成本。所有走线孔均设置在主板安装位周边的隔板上，孔位边缘做了橡胶护圈，避免线材被钣金锐边割破绝缘层，最大程度降低硬件短路的风险。整体结构在设计时充分考虑了不同硬件的尺寸公差，所有安装位的预留间隙都控制在合理范围内，既不会因为间隙过大造成硬件安装松动，也不会因为间隙过小导致公差累积后硬件无法装入，完全满足桌面级电脑机箱的实际使用需求。
