紧凑型MiniITX主板SFX电源机箱结构设计

这款紧凑型ITX机箱的设计，核心瞄准桌面小空间装机、便携移动主机、嵌入式小型工控终端这类对占地体积有严苛要求的应用场景，区别于传统ATX大机箱的冗余空间设计，整体围绕MiniITX主板的安装边界做空间极限压缩，同时兼顾硬件兼容性与散热效能。从结构适配来看，机箱内部专门匹配SFX规格电源的安装位，没有沿用标准ATX电源的大尺寸安装空间，这也是整体体积能做小的核心前提之一，同时安装空间预留了短版显卡的容纳尺寸，能满足多数入门到中端独立显卡的安装需求，不会因为体积压缩完全砍掉独显扩展能力，兼顾了小体积和基础性能释放的需求。

材质选用1mm厚度的金属板材，这个厚度的选择是经过结构强度与重量平衡考量的：过薄的板材在安装主板、电源、显卡后容易出现形变，导致侧板安装错位、主板固定螺柱对位不准的问题，1mm厚度既能保证整体框架的抗扭强度，搬移过程中不会出现框架变形挤压内部硬件的情况，也不会因为板材过厚导致整机重量超标，失去便携小机箱的轻量化优势。板材弯折处设置1.1mm的弯折半径，这个参数是匹配常规钣金折弯工艺的加工公差设定的，既不会因为弯折半径过小导致板材外侧出现拉伸裂纹、内侧起皱的加工缺陷，也不会因为半径过大导致弯折处出现明显的凸起棱边，影响侧板拼接的贴合度，装配后拼接缝隙能控制在均匀的小间隙范围内，不会出现高低差、缝隙不均的外观问题。

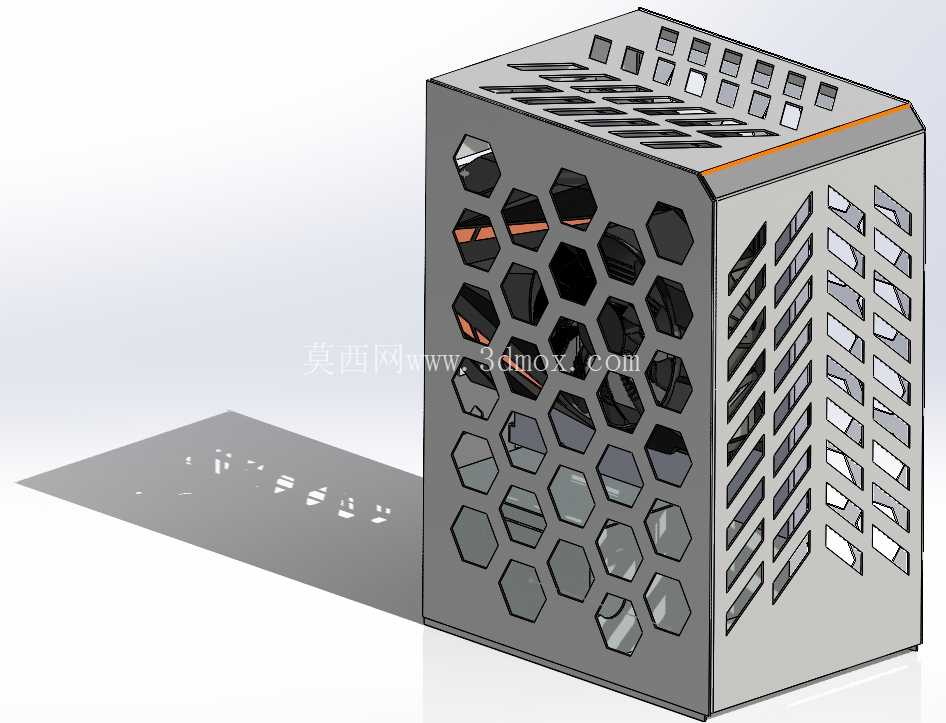

散热结构的设计是这款机箱的重点，区别于封闭机箱依赖风扇主动排风的设计，机箱多个立面采用了不同形式的镂空开孔：其中一侧立面采用六边形蜂窝状开孔阵列，这种开孔形式在相同开孔率下能保留更好的板材结构强度，不会因为大面积开孔导致立面刚度下降出现按压凹陷的问题，同时六边形开孔的通风路径均匀，能让外部冷空气自然渗透进机箱内部，对应显卡、主板供电区域的发热位置，能辅助带走积热；相邻的另一立面采用横向长条格栅开孔，对应CPU散热、内存区域的通风需求，长条开孔的通风阻力更低，热空气上升过程中能顺着格栅快速排出，避免热空气在机箱顶部淤积。顶部的开孔阵列则对应主板IO接口、后置风扇的出风位置，预留了接口避让空间的同时，保证后置排风的通畅。

安装边界的设定上，机箱内部的主板固定螺柱位置严格匹配MiniITX主板的标准孔位，螺柱高度预留了主板背面焊点的避让空间，不会出现主板安装后背面焊点接触底板导致短路的风险；电源安装位设置了对应的定位凸点与固定螺丝孔，安装SFX电源时不需要额外的转接支架，直接对位固定即可，电源与硬盘安装位、显卡安装位之间预留了足够的走线空间，不会出现线材挤压硬件、干涉风扇转动的问题。显卡安装位的长度边界做了明确的限制，适配缩短PCB的短版显卡，安装后显卡端部与机箱前板之间预留了少量空隙，保证进风通畅，不会因为贴紧面板导致显卡进风不足出现温度过高的问题。

从实际使用的角度出发，这种小尺寸机箱既可以放在桌面狭窄的角落、显示器支架下方作为日常办公家用的主机，也可以装入便携包中作为移动工作站使用，适合需要经常携带主机往返不同场地的用户；同时紧凑的结构也适合作为嵌入式工控主机的外壳，安装在设备控制柜内部、小型设备的操作终端位置，不需要占用过大的安装空间。钣金加工的工艺适配性也很好，所有开孔都可以通过激光切割一次成型，折弯工序少，不需要复杂的冲压模具，小批量生产的成本可控，装配过程只需要通过螺丝拼接固定，不需要焊接工序，组装效率高，后期维护拆卸侧板也很方便，升级硬件时不需要完全拆解整个机箱框架。
