钣金结构电源箱外壳三维设计

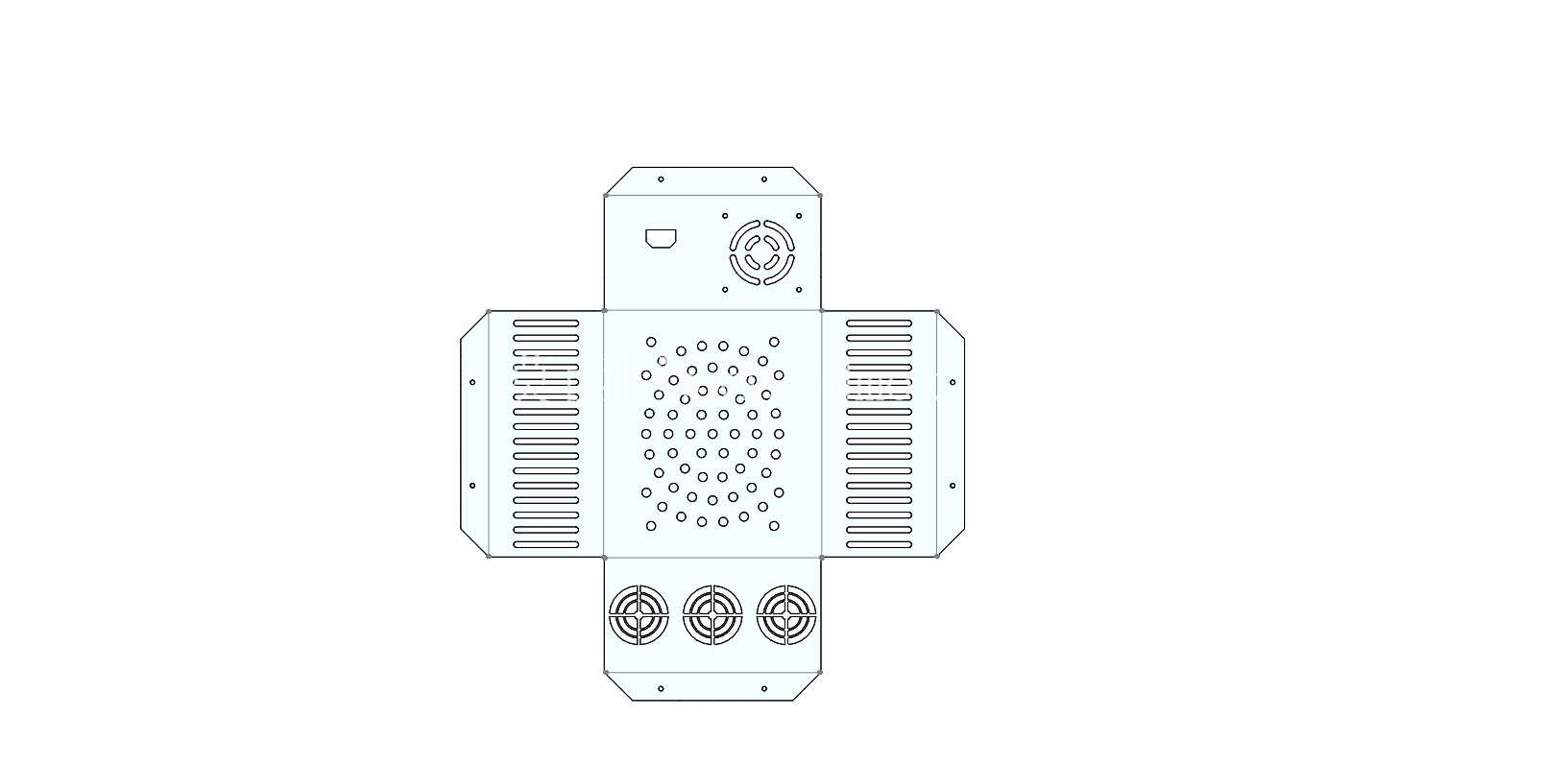

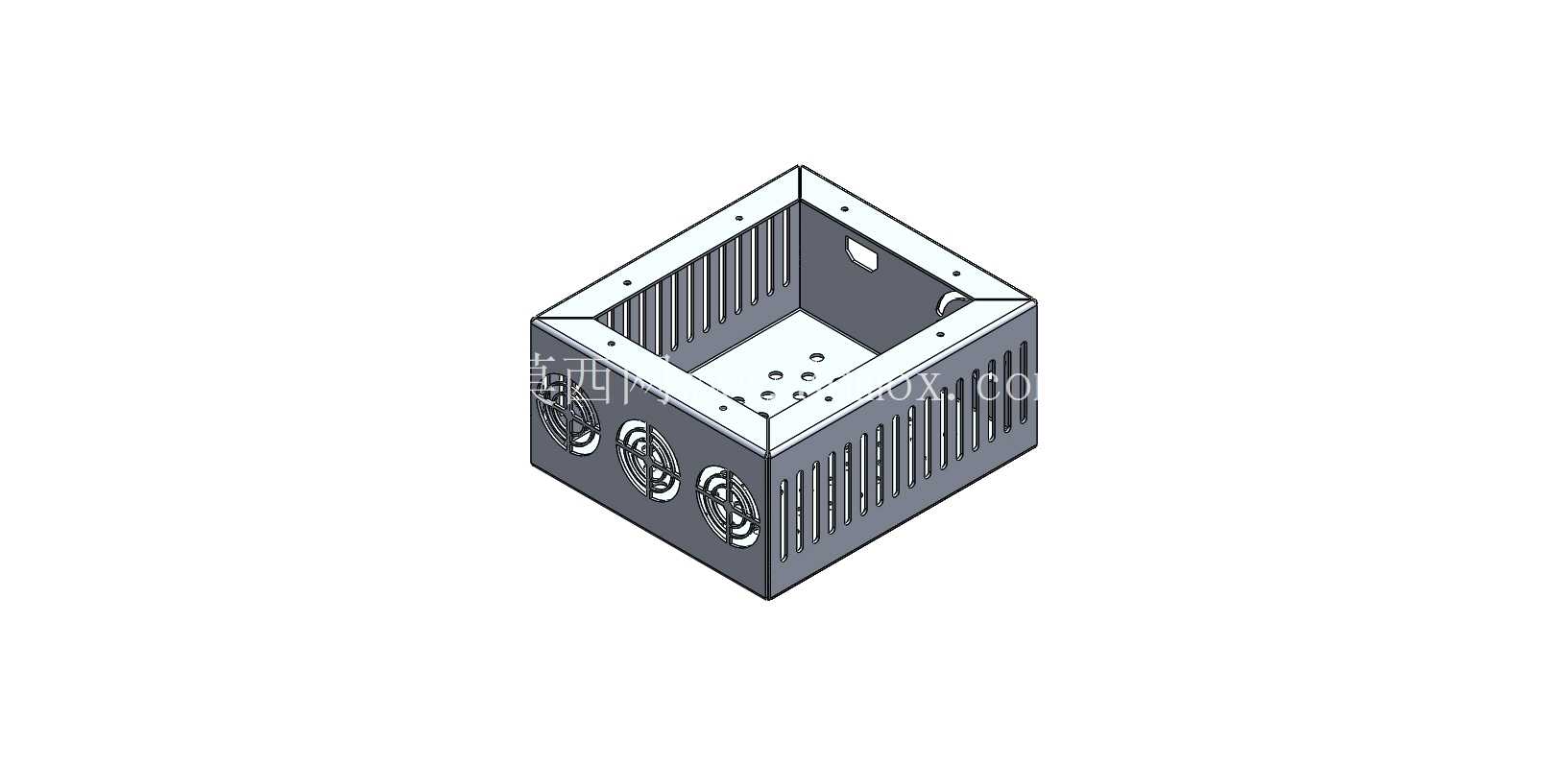

在工业电气配套、小型工控设备集成、桌面级电子装置改装等场景里，电源箱外壳是承载电源转换模块、线路转接组件的核心防护结构，其设计合理性直接影响内部器件的运行稳定性与后期维护便捷度。这款采用钣金工艺成型的电源箱外壳，在结构规划阶段就充分考虑了小空间内的电气布局需求，整体采用敞口式盒体结构，侧壁预留多组阵列式通风槽，对应内部发热器件的安装位置设置了三个风扇安装开口，可直接适配标准尺寸的轴流散热风扇，无需额外加装转接支架，能在密闭安装空间内形成定向散热风道，避免电源模块长期高温运行导致的性能衰减。

从安装边界来看，盒体的法兰翻边经过多次折弯处理，既提升了整体结构的抗形变能力，也为上盖装配预留了均匀的安装孔位，翻边处的孔位采用等距排布，可适配常规的自攻螺丝或者抽芯铆钉固定，装配时不需要额外制作定位治具，现场安装效率能提升不少。箱体侧壁的线缆入口采用切口式设计，边缘做了折弯卷边处理，避免穿线时割伤线缆绝缘层，不同位置的切口对应不同电压等级的线缆走向，强电输入、弱电输出的走线可以自然分隔，减少线路之间的电磁干扰。

设计过程中采用钣金建模逻辑，所有折弯半径都匹配常规钣金加工的刀具参数，不需要定制特殊刀具就能完成冲压折弯工序，量产时的工艺成本可控。箱体内部的底板预留了多组不同规格的安装孔，可适配不同功率的电源模块、接线端子排以及滤波组件，孔位的排布避开了散热风道的走向，不会因为安装器件阻挡空气流通。侧壁的通风槽采用窄长型冲压结构，在保证通风面积的同时，能阻挡较大尺寸的杂物进入箱体内部，适配车间、设备机柜等多尘场景的使用需求，不需要额外加装防尘网就能满足基础防护要求。

在结构刚性设计上，箱体的转角处采用拼接折弯结构，折弯余量经过精准计算，拼接处缝隙均匀，焊接或者铆接后不会出现错位变形，即使是厚度较薄的钣金板材，也能通过折弯的加强筋结构保证整体承重能力，安装较重的电源模块时不会出现底板凹陷的问题。风扇安装开口的边缘做了凸起翻边，既可以提升开口处的结构强度，也能为风扇安装提供定位基准，装配时风扇可以直接卡入翻边定位，再通过螺丝固定，减少装配时的对位调整时间。

实际应用中，这类钣金电源箱外壳可直接嵌入小型设备的机架内部，也可作为独立电源模块的外置防护壳，其紧凑的外形尺寸不会占用过多设备内部空间，合理的孔位布局能减少后期改装的打孔工作量。针对不同的使用场景，还可以在现有结构基础上快速调整通风槽的密度、风扇开口的数量以及线缆入口的位置，不需要重新构建整体模型，只需要调整对应特征的参数就能快速衍生出不同规格的变体结构，适配多样化的电气配套需求。建模过程中所有特征都保留了参数化关联，调整板材厚度、折弯系数时，整体模型的尺寸会自动更新，不会出现特征报错的问题，能直接导出展开图用于钣金下料加工，减少设计到生产的转化环节。
