3英寸内螺纹黄铜手动球阀结构设计

在民用给排水、暖通循环、低压流体输送的管路系统里，3英寸通径的手动球阀一直是支路截断、工况切换的核心部件，这款黄铜材质的内螺纹球阀，正是针对中小口径管路的快开快关需求做的结构落地。从实际应用场景看，这类阀门常装在建筑供水的立管分支、小型换热机组的进出水端、空压机站的低压输气支管，甚至部分民用燃油输送的常温管路里，因为黄铜本身的抗锈蚀性、切削加工性都优于普通铸铁，成本又远低于不锈钢，在非强腐蚀的常温流体工况里性价比非常突出。

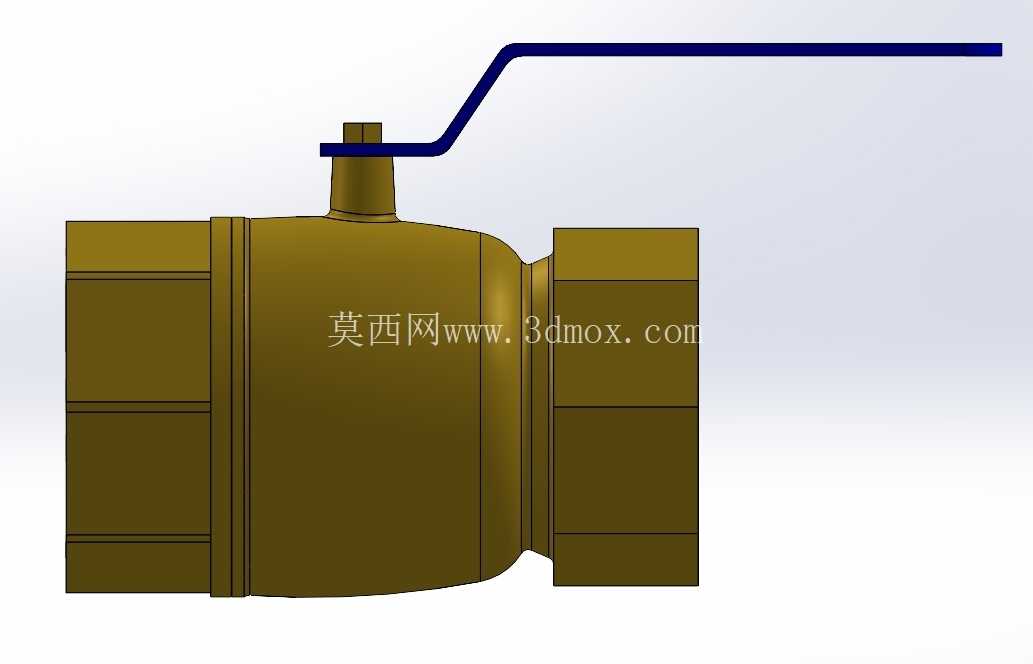

从功能特性上看，这款球阀采用直通式流道设计，球体开孔和管路通径完全对齐，全开状态下流阻几乎和等径直管一致，不会在阀腔内部造成明显的压力损失，这一点对长距离输送的循环管路尤其重要——很多闸阀、截止阀因为流道弯折，长期运行会积累不小的压损，增加泵组的负载，而直通球阀的流道特性刚好规避了这个问题。操作端采用杠杆式手柄，手柄长度经过力矩匹配，普通人徒手就能完成开关动作，不需要额外加力杆，手柄和阀杆的连接位置做了扁方定位，安装时可以根据现场操作空间调整手柄的初始朝向，避免手柄和周边管路、支架发生干涉。

设计思路上，这款阀的主体采用热锻压黄铜成型，相比铸造黄铜阀体，锻压件的内部组织更致密，能承受更高的静压测试压力，不会出现铸造件常见的砂眼、缩松渗漏问题。两端的连接结构是标准55度密封管螺纹，螺纹加工精度符合通用管路连接标准，现场安装时不需要额外做焊接，只需要在螺纹上缠绕生料带或者涂密封胶就能完成密封对接，安装效率比法兰连接的阀门高很多，后期维护拆卸也更方便。阀杆采用下装式结构，也就是从阀体内部向外穿出，这种结构的好处是当阀腔内部带压时，介质压力会把阀杆向上顶压，反而能增强阀杆位置的密封性能，不会出现上装式阀杆容易被压力顶出、造成外漏的问题；阀杆和阀体之间的密封采用多层聚四氟乙烯填料，不需要频繁压紧填料压盖，就能保证长期开关操作下的外密封可靠性。

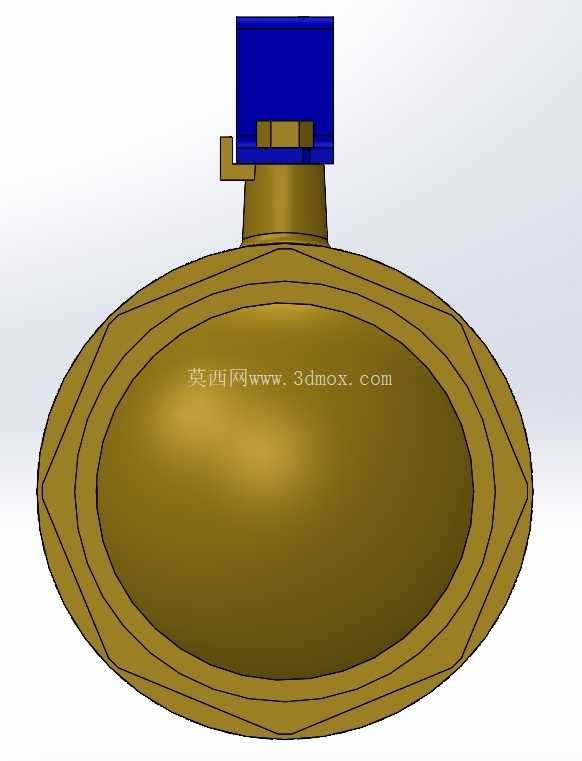

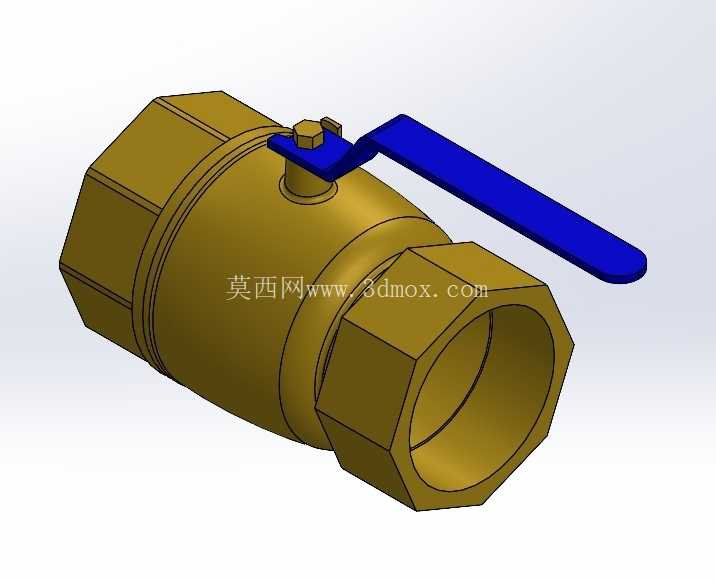

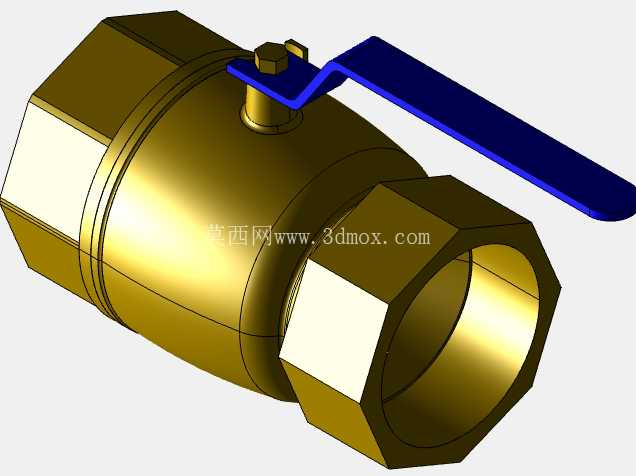

外形尺寸与安装边界方面，这款3英寸球阀的两端六角对边尺寸符合标准管螺纹接头的扳手操作空间要求，安装时预留的扳手转动空间不需要额外放大，只要留出标准管钳或者活动扳手的操作余量即可。阀体的总长度控制在同通径阀门的紧凑范围内，不会因为加装阀门造成管路的轴向尺寸过度增加，在空间局促的管井、设备夹层里安装时优势明显。手柄的转动行程是90度，从全开到全关只需要扳动四分之一圈，手柄在全开位置时和管路走向平行，全关位置时和管路走向垂直，现场巡检时不需要凑近看阀位标识，远远看手柄朝向就能判断阀门的开关状态，能有效避免误操作。球体部分采用精磨黄铜基体搭配软密封阀座，密封面的贴合精度很高，低压工况下也能做到零泄漏，软密封材质选用的是增强聚四氟乙烯，耐温范围覆盖常见的冷水、热水、低压气体工况，不会因为长期接触流体出现溶胀、硬化失效的问题。

在实际选型适配时，这款阀的公称压力等级适配多数民用及普通工业低压管路，不适合用在高温高压蒸汽、强酸碱腐蚀的工况里，针对这类特殊工况需要更换对应的密封材质和阀体材料，但在常规的水、气、低压油类管路里，这款黄铜球阀的结构可靠性、安装便捷性、操作便利性都能很好满足使用需求。建模时对所有配合面都做了公差匹配，比如球体和阀座的配合间隙、阀杆和填料函的配合尺寸、阀体和两端接头的螺纹配合长度，都按照实际加工的公差要求做了预留，模型导入工程环境后可以直接用来做管路装配干涉检查、操作空间模拟，不需要再额外调整结构尺寸。
