带流体仿真分析的截止阀流道结构设计

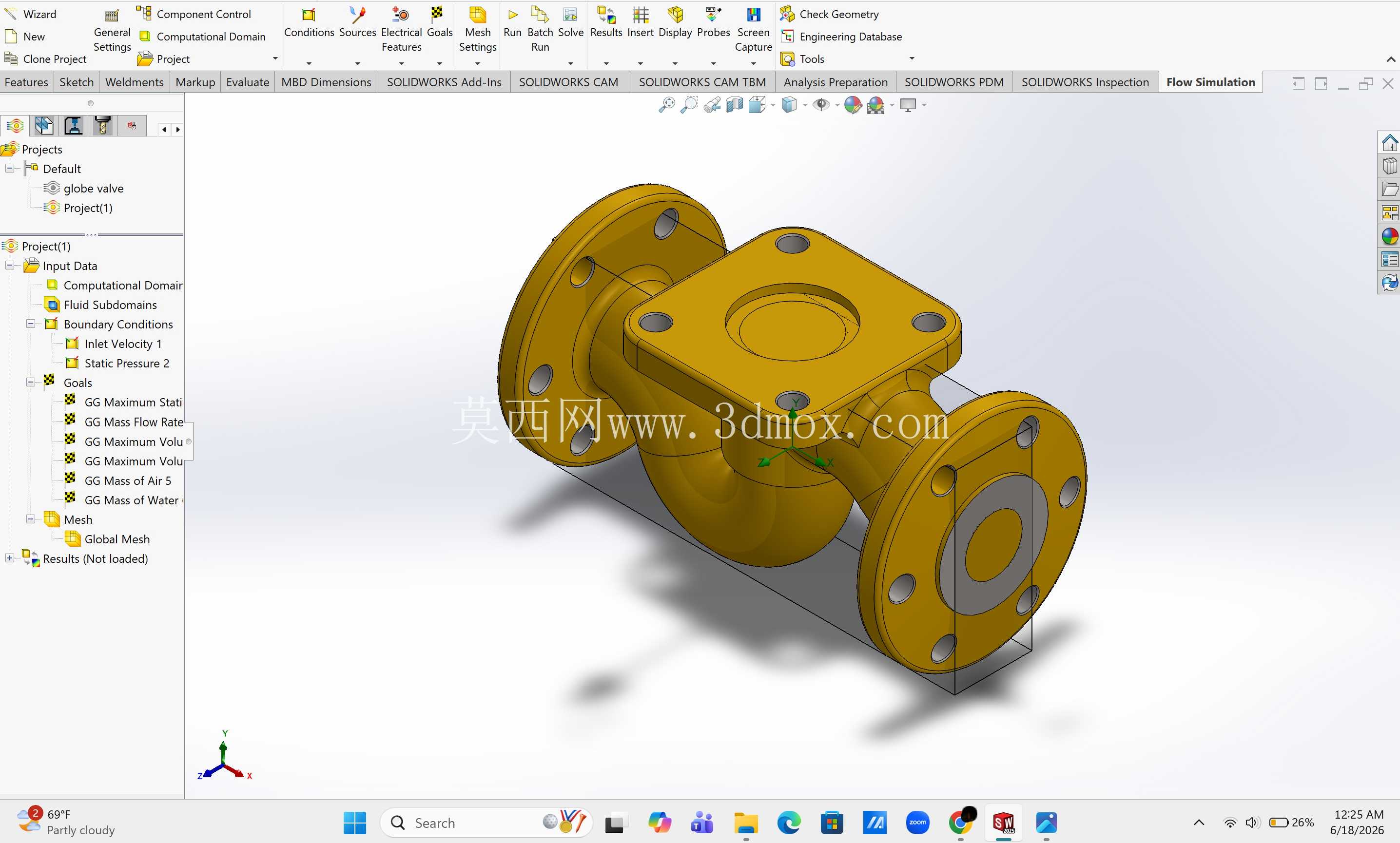

在工业流体输送管路系统中，截止阀是承担介质通断、流量调节功能的核心控制部件，广泛应用于石化输送、市政给排水、暖通循环、工业制程管路等场景，其内部流道的结构设计直接决定管路运行的压损水平、介质流动稳定性以及阀门自身的使用寿命。本次呈现的截止阀结构，在完成基础阀体建模的基础上，同步开展了封闭管路系统内的流体动力学仿真分析，可直观呈现阀腔内部不同位置的压力分布状态、介质流动轨迹与各区域流速差异，为结构优化提供直观的数据支撑。

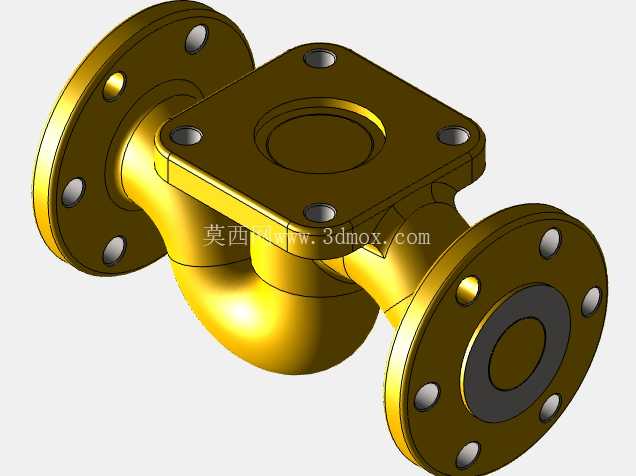

从实际工程应用角度出发，截止阀的安装场景多存在管路布局紧凑、安装空间受限的问题，因此在结构设计阶段就需要充分考虑安装边界的适配性：阀体两端采用标准管路连接接口，可直接与同公称通径的工业管路对接，无需额外定制过渡转接件；阀体外部轮廓做了圆弧过渡处理，既避免了铸造过程中应力集中导致的铸件缺陷，也减少了安装时与周边管路、支架的干涉风险，整体安装预留空间可覆盖常规工业管路的安装操作间隙，满足现场法兰连接、螺纹紧固的操作空间需求。

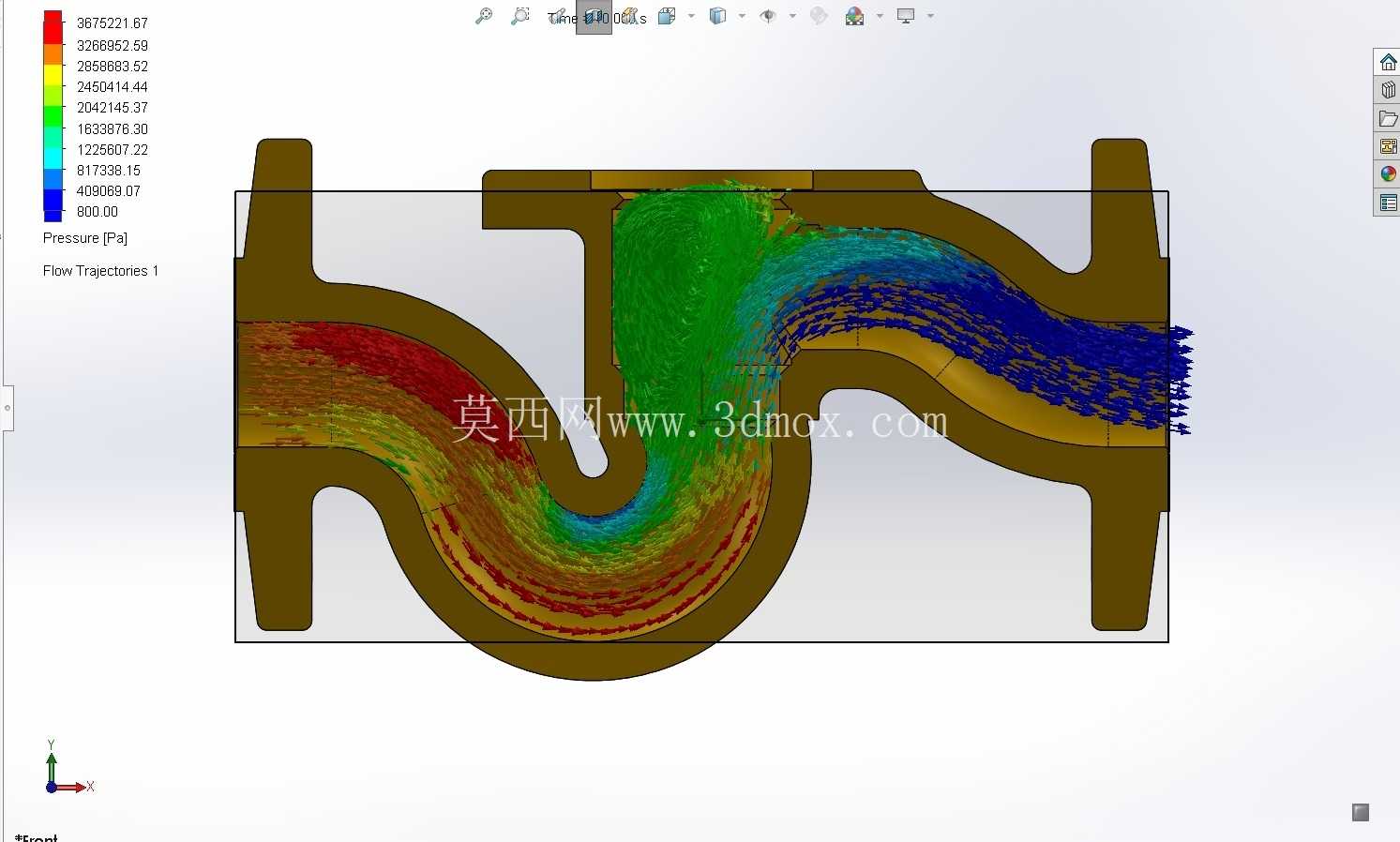

在产品功能特性层面，该截止阀的流道采用下进上出的S型流道布局，这种结构相比直通式流道，在阀门关闭状态下可实现更可靠的密封性能，阀瓣与阀座的密封面受介质直接冲刷的影响更小，可有效延长密封副的使用寿命。从仿真结果的流场分布可以看到，介质从入口端进入阀腔后，沿流道壁面逐步转向，在流道弯曲段存在明显的压力梯度变化：靠近流道外侧壁面的区域压力更高，对应流速相对平缓，而流道内侧弯曲区域因介质流向改变，存在局部流速升高的区域，这一仿真结果可直接指导流道壁面的壁厚设计——对高流速冲刷区域做局部壁厚补强，对低流速区域在满足强度要求的前提下适当减薄，实现阀体重量与结构强度的平衡。

设计思路上，该结构没有盲目追求低流阻而牺牲截止阀的密封可靠性，而是在保证截止阀核心截断功能的前提下，通过流道型线的优化，减少介质流动过程中的涡流区。从仿真的流动轨迹可以看到，优化后的流道内介质流动轨迹顺滑，没有出现大面积的回流、死区，这意味着阀门在长期运行过程中，不会因介质滞留出现杂质沉积、阀腔结垢的问题，尤其适用于输送含少量固体颗粒的流体介质场景，可降低阀门卡涩、密封面磨损的故障概率。

在结构细节处理上，阀腔与阀瓣配合的导向区域做了同轴度公差匹配设计，保证阀瓣升降过程中无偏磨，密封面可实现均匀贴合；阀体外部的加强筋布局完全对应内部流道的高压区域，在不额外增加过多阀体重量的前提下，提升阀体的承压能力，可满足常规中低压工业管路的压力等级要求。对于结构设计从业者而言，这类带流场仿真结果的阀体模型，可直接参考其流道型线的设计逻辑，根据不同的公称通径、压力等级参数做等比例缩放或局部调整，大幅缩短同类型阀门的开发周期；对于设备选型人员来说，可通过流场分布直观判断该阀门的压损特性是否适配自身管路系统的压力损失允许范围，避免选型不当导致的管路输送效率下降、泵组功耗升高等问题。

需要注意的是，这类S型流道截止阀在安装时需要严格遵循介质流向标识，反向安装会导致阀门关闭状态下阀瓣长期承受介质背压，大幅缩短密封件使用寿命，同时也会增大管路的整体压损。在建模过程中，流道的曲面曲率变化是建模的核心难点，需要保证流道壁面的曲率连续，避免出现局部折线、凸台，否则会导致仿真结果出现偏差，也会在实际铸造过程中出现应力集中、流体冲刷磨损加剧的问题。
