PG28行星减速直流驱动电机结构

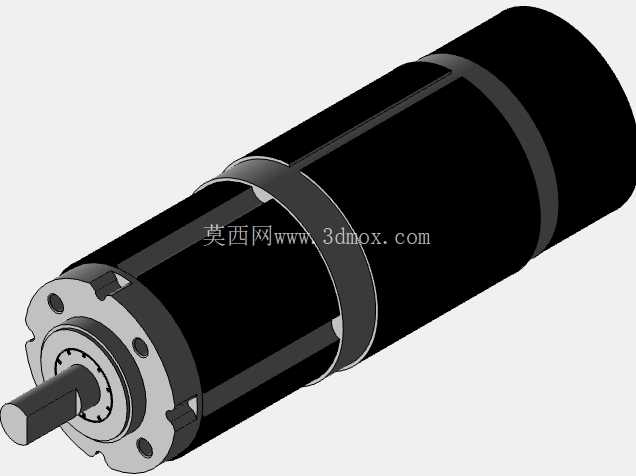

这款PG28规格的行星减速直流电机，在小型自动化传动场景里的适配性相当突出，日常做小型设备选型时，这类小体积大扭矩的驱动件往往是紧凑结构设计的首选。先从实际安装边界来说，整机输出端采用圆形法兰安装结构，法兰端面上均匀分布的安装孔位，适配常见的28mm系列安装座尺寸，输出轴为单扁位D型轴结构，能直接和同步轮、齿轮、小负载联轴器配合，不需要额外做轴连接的转接结构，能省掉不少安装空间。机身采用分段式圆柱结构，减速段和电机段通过环形止口配合定位，同轴度控制在常规小型减速电机的合理公差范围内，做装配时不需要反复调整输出轴的径向跳动，只要把法兰端面和安装基准面贴平锁紧即可。

从功能特性上看，内置的行星减速结构采用多级行星轮系排布，能把直流电机本体的高转速低扭矩输出，转化为低转速大扭矩的动力输出，适合小型输送线、智能小车驱动、小型阀门执行机构、桌面级自动化工位的旋转驱动这类对安装空间有严格限制，同时需要稳定低速扭矩的场景。做结构设计时要注意，这类电机的机身外径统一为28mm，走线从电机尾端引出，布线时要在尾端预留至少10mm的走线弯折空间，避免线材和周边结构件产生摩擦干涉。

设计思路上，这款电机的结构完全围绕紧凑传动的需求展开，减速箱外壳采用金属材质，既可以保证行星轮系的定位精度，也能在持续运行时辅助散热，避免长时间堵转或者重载运行时减速箱内部温度过高损坏齿轮。输出端的轴承嵌装在法兰座内部，能承受一定的径向负载，直接挂载小直径同步轮或者轻型负载轮的时候，不需要额外增加支撑轴承座，进一步压缩整体安装的空间占用。

实际选型应用时，要注意安装面的平面度公差，如果安装基准面存在明显的倾斜偏差，会导致输出轴承受额外的径向力，长期运行会加速轴承磨损，也会让行星轮系的啮合间隙变大，影响传动精度。电机机身的环形箍圈是结构装配的定位压装部位，做外部结构包覆设计时不要在这个位置施加额外的径向挤压力，避免压坏内部的定子结构或者导致机壳变形卡滞转子。

在桌面级自动化设备里，这类小减速电机常用来做小型工位的旋转送料驱动，搭配光电传感器做定角度旋转控制，因为减速箱自带的减速比能放大输出扭矩，不需要额外增加减速传动结构，整套驱动单元的体积可以控制得很小，适合在紧凑的设备内部布局。另外在小型智能AGV的驱动轮上，这类电机也有广泛应用，法兰安装结构可以直接固定在车架侧板上，输出轴直接连接驱动轮，省去了链传动、带传动的额外结构，能降低整车的装配复杂度，也减少了传动环节的能量损耗。

做三维建模装配时，要重点核对输出轴的伸出长度、法兰安装孔的孔位分布、机身总长度这几个关键尺寸，避免和周边的结构件产生干涉，尤其是尾端的出线位置，要预留足够的线材弯曲半径，不要把线材压在电机机身和安装支架之间，长期运行磨损线材绝缘层会引发电路故障。另外这类电机的输出轴存在一定的轴向间隙，是行星减速结构的正常公差范围，做轴向定位结构设计时不要把输出轴完全锁死，要预留微小的轴向窜动空间，避免运行时轴承受额外轴向力缩短使用寿命。
