NEMA17步进电机组件结构设计

　　在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机是应用占比极高的动力执行元件，这套组件的设计完全围绕这类场景的实际装配需求展开，没有冗余的结构设计，所有特征都服务于实际安装与传动功能。从实际使用场景来看，这类步进电机组件常作为小型自动化设备的单轴动力源，负责带动同步带轮、丝杠或者小型负载做精准的角位移输出，对安装定位精度、轴系同轴度、部件配合可靠性都有明确的工程要求，设计过程中需要兼顾加工可行性与装配便捷性，避免出现工艺无法实现或者装配干涉的问题。

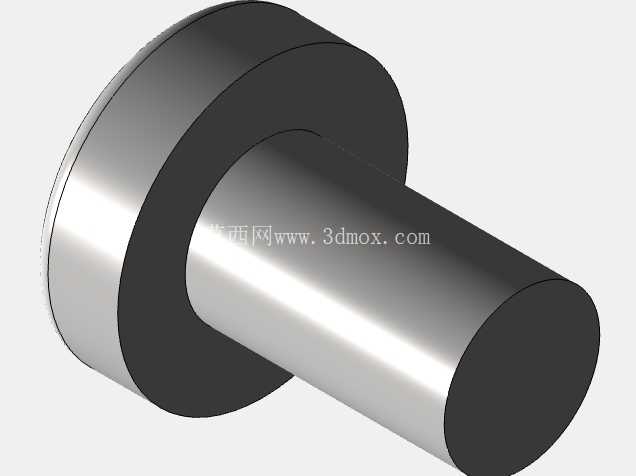

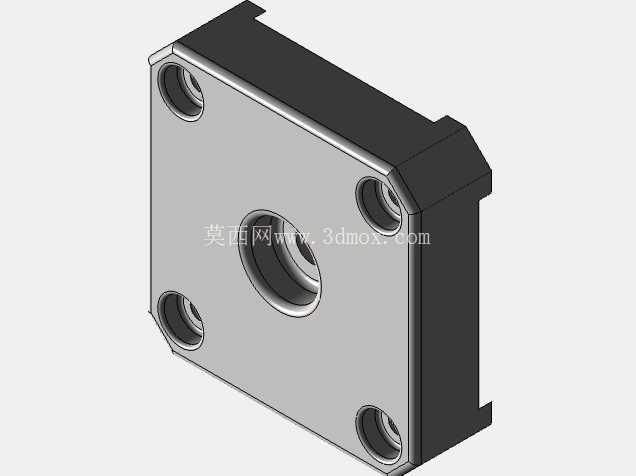

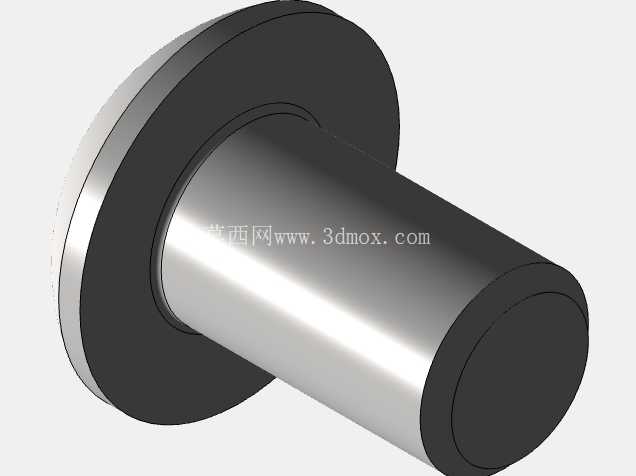

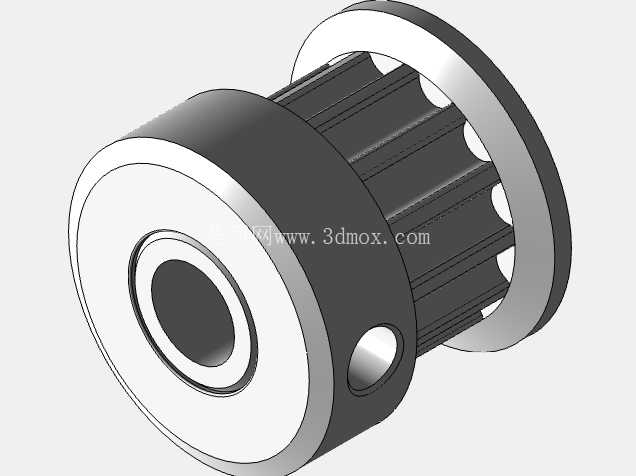

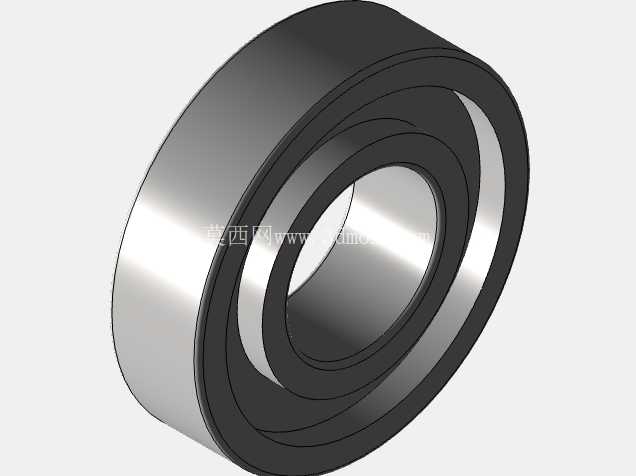

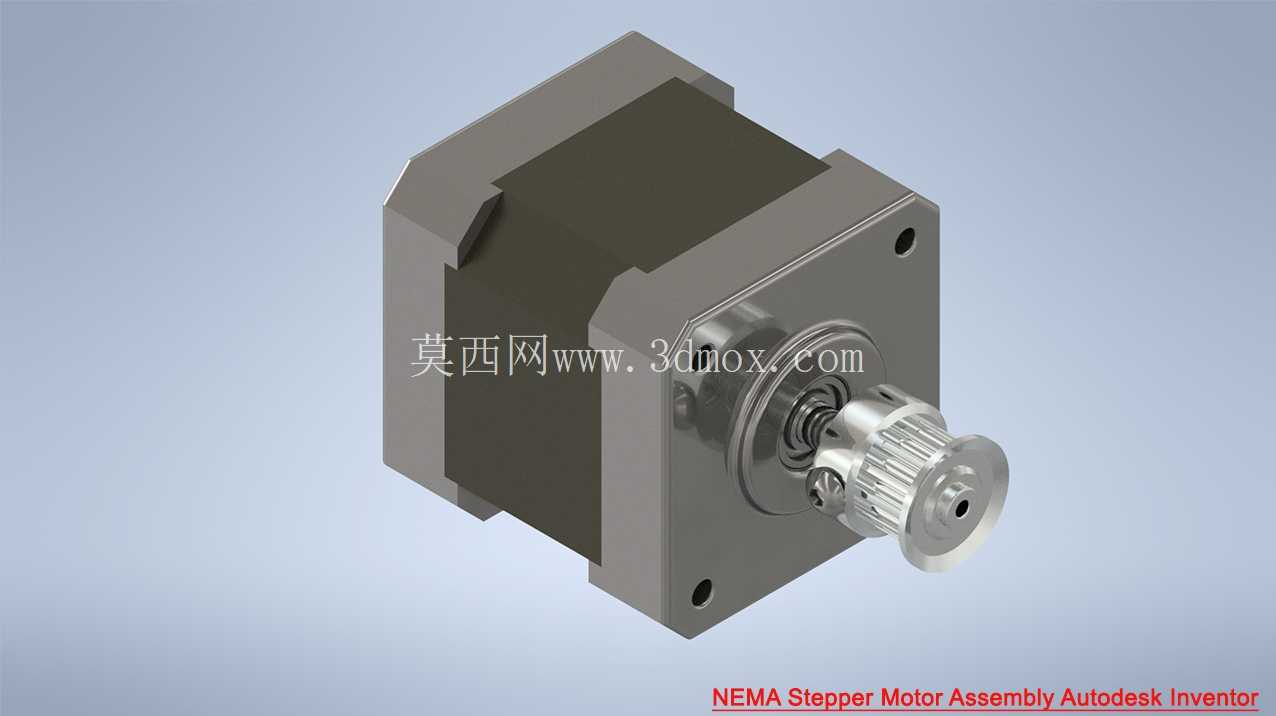

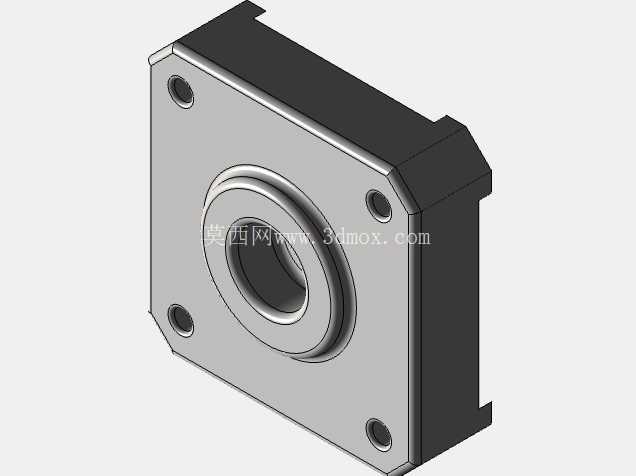

　　整套组件包含电机底座、电机端盖、输出轴、同步带轮、深沟球轴承、转子组件、定子外壳等核心零件，设计时采用自下而上的装配逻辑，先逐个完成单个零件的特征建模，再通过装配约束完成整体组合，这种设计思路和实际机械加工、装配的流程完全匹配，能在设计阶段就排查出零件配合的干涉问题，减少后续打样迭代的成本。从功能特性来看，电机底座与端盖承担整个组件的安装定位功能，安装法兰面的孔位严格遵循NEMA17标准的安装尺寸规范，四个安装孔的中心距为42mm，适配行业内通用的安装支架、电机座配件，不需要额外做转接件就能直接替换同规格的标准电机，降低设备的备件替换成本。输出轴端搭配的同步带轮做了轴肩定位与顶丝锁紧结构，能保证带轮和输出轴的同轴度，避免高速运转时出现带轮跳动、同步带磨损加快的问题；转子与定子的配合间隙控制在合理范围内，既保证运转时不会出现扫膛问题，又能兼顾磁路的导通效率，保障电机的输出扭矩满足设计要求。轴承选型采用68系列深沟球轴承，分别布置在输出轴端与尾端，承担径向载荷与少量轴向载荷，轴承位的公差采用基孔制过渡配合，既能保证轴承安装后不会出现外圈跑圈、内圈打滑的问题，又不会因为过盈量过大导致轴承转动阻力增大、运转发热的情况。

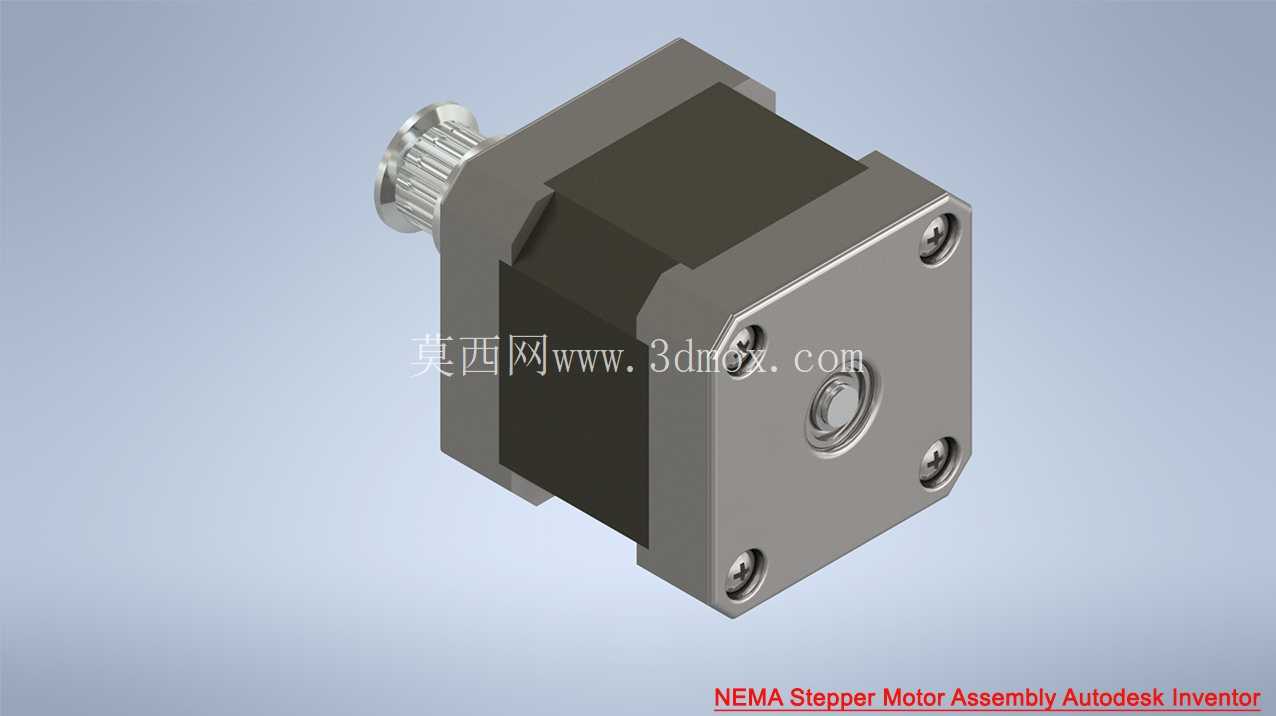

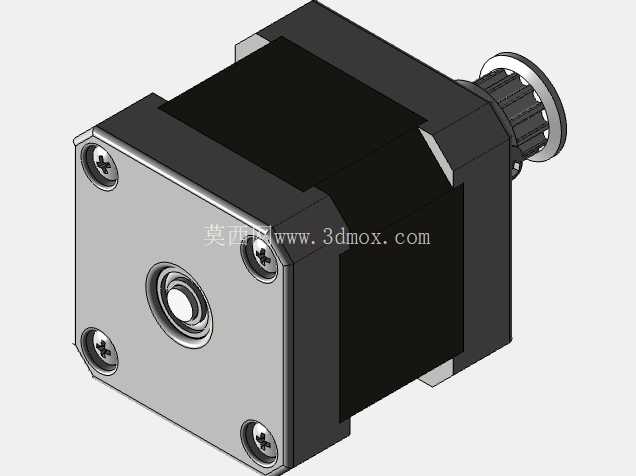

　　装配约束的设置完全还原实际装配逻辑：安装面之间采用重合约束保证贴合度，轴与轴承、轴与带轮的配合采用同轴心约束保证回转精度，顶丝与轴的定位槽采用重合约束锁定轴向位置，同时对所有运动部件做了干涉检查，确认转子运转过程中不会和定子、端盖发生剐蹭，带轮转动时不会和电机前端面产生摩擦。从安装边界来看，电机主体的方形外廓尺寸为42mm×42mm，不含输出轴与带轮的主体长度适配常规40mm、48mm机身长度的NEMA17电机规格，输出轴的直径为5mm，轴端的扁位、带轮的齿形都适配常用的2GT同步带传动方案，安装时只要保证安装面的平面度公差在0.1mm以内，四个安装螺丝的锁紧力矩均匀，就能保证电机运转的平稳性。

　　在细节设计上，端盖的边角做了倒角处理，避免装配时锐边划伤操作人员或者线缆；出线口的位置做了圆角过渡，防止穿线时割破电机线的绝缘层；所有零件的拔模角度都符合压铸、机加工的工艺要求，不需要额外做后期工艺修正就能直接投入生产。这套组件的设计没有做多余的装饰性特征，所有结构都有对应的工程用途，不管是用于设备改造时的选型参考，还是用于学习机械装配的约束逻辑、零件建模的特征处理，都有很强的实际参考价值，能帮助结构设计人员快速掌握小型动力组件的设计要点，规避常见的装配干涉、配合公差选择不当、安装尺寸不匹配等工程问题。在实际建模过程中，对2D草图的约束、3D特征的拉伸旋转、孔位的阵列、倒角圆角的处理都遵循机械设计的规范，比如安装孔的沉头深度适配M3螺丝的安装要求，轴承位的退刀槽尺寸符合机加工的工艺标准，支撑筋的厚度均匀避免压铸时出现缩孔问题，这些细节处理都和实际工业生产的要求保持一致，不是仅做外观示意的概念模型，而是完全符合工程实际的可落地设计方案。
