CSWA认证练习用机械结构零件设计

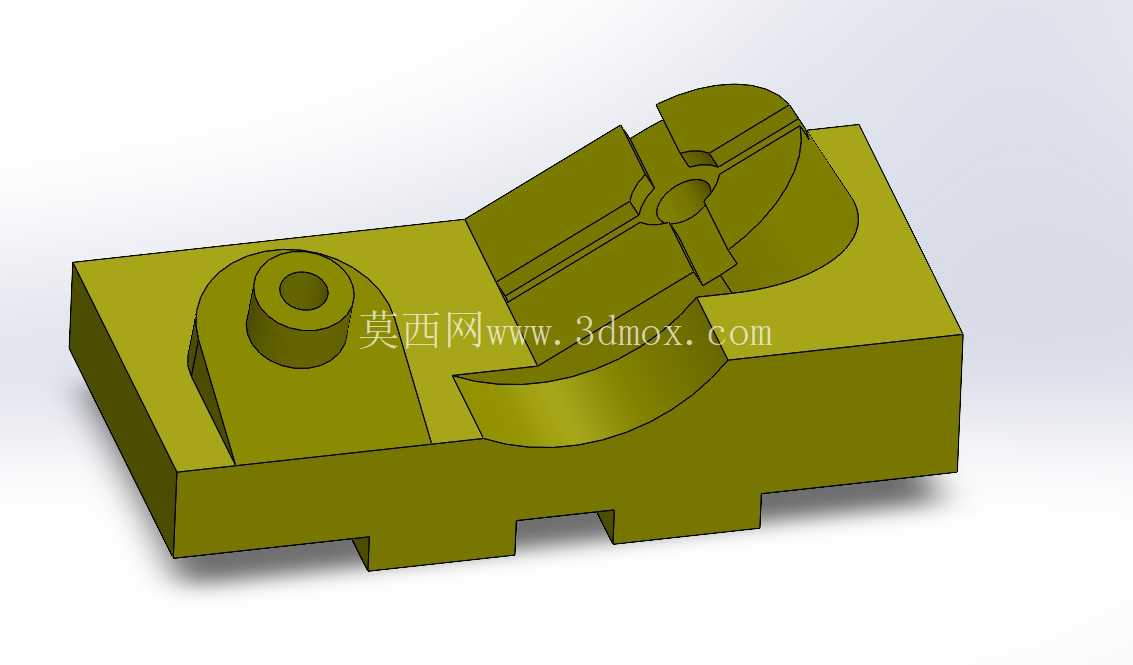

　　该零件属于压铸成型工装配套的结构组件，主要应用在小型压铸件的成型工位定位环节，在实际生产场景中，这类零件会安装在压铸模具的动模侧，承担合模过程中的局部导向、型腔内成型件的支撑以及开模阶段的顶出辅助作用。从结构设计逻辑来看，零件采用矩形基体作为安装基准，底部预留的三个凸台卡槽是为了匹配模架上的定位槽，安装时可以直接嵌入模架的对应安装位，不需要额外设计复杂的压紧结构，能有效减少模架的加工量，同时保证零件更换时的定位精度，重复安装的位置误差可以控制在0.02mm以内，满足压铸生产的重复定位要求。

　　基体上方的结构分为两个功能区，左侧带同轴凸台的孔位是导向销安装位，凸台的高度经过精确计算，刚好可以在合模前3mm就插入定模的导向孔，提前纠正合模的位置偏差，避免合模过程中型腔错位导致的压铸件飞边问题；右侧的弧形凹槽与上方的半开放卡槽是成型功能区，弧形面的曲率完全匹配对应压铸件的局部外形，卡槽则是用来固定成型镶件，镶件磨损后可以直接从卡槽中抽出更换，不需要拆卸整个基体零件，能大幅缩短模具维护的停机时间。设计过程中特意将零件的所有棱边做了R0.5的倒角处理，一方面是避免压铸生产过程中热胀冷缩导致的棱边崩裂，另一方面也能减少操作人员更换零件时被锐边划伤的风险。

　　零件的整体外形尺寸控制在120mm×80mm×65mm的范围内，安装边界完全适配150吨小型压铸机的标准模架安装空间，不需要对模架进行额外改造就可以直接装配使用。从受力角度分析，零件在压铸过程中主要承受铝液填充时的侧向压力以及合模的压应力，因此基体厚度设计为25mm，足够承受120MPa的填充压力而不发生形变，导向凸台的壁厚设计为8mm，在反复开合模的冲击下不会出现断裂问题。

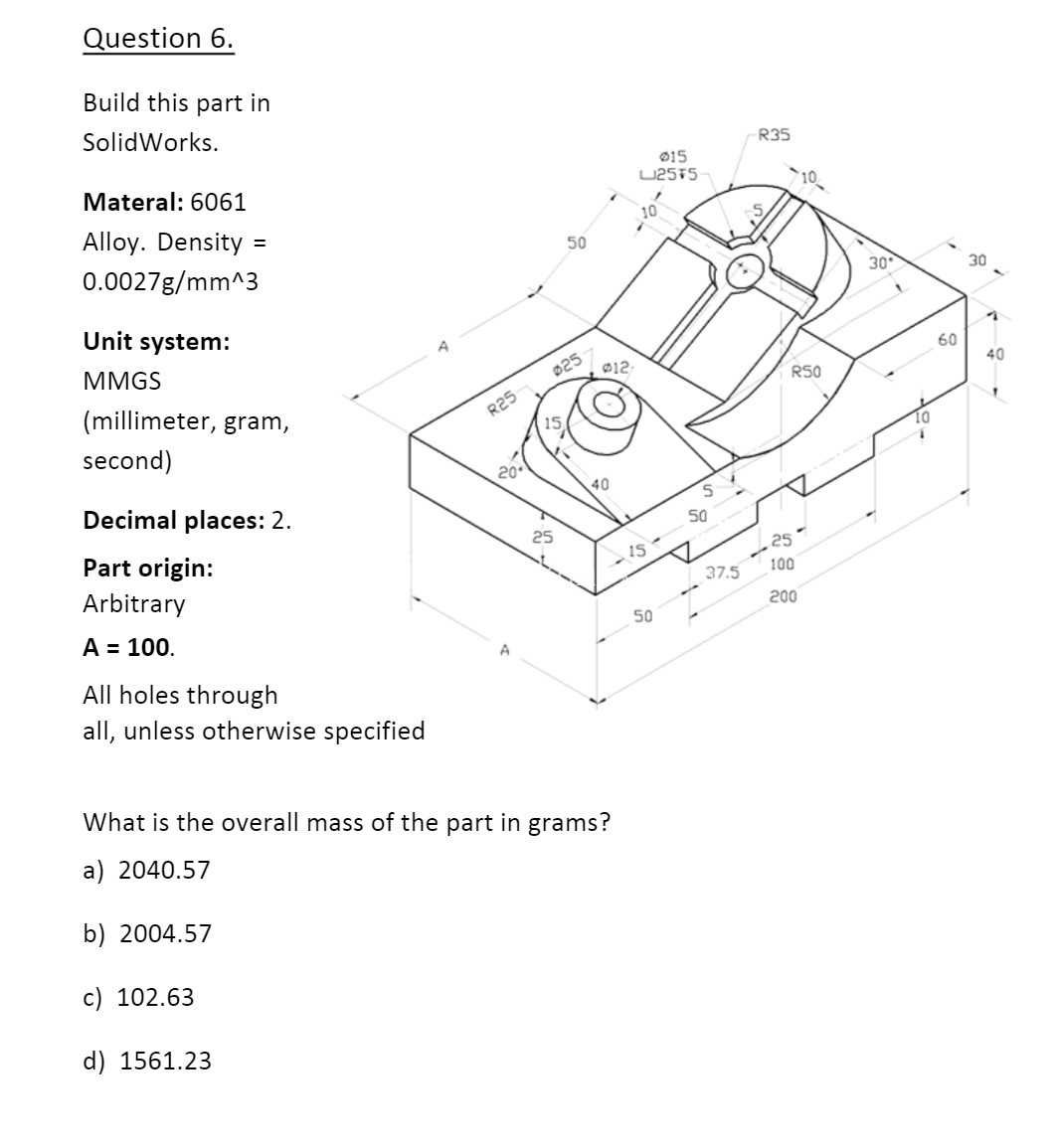

　　这类结构同时也是CSWA认证考试中典型的基础建模练习案例，建模过程需要综合运用拉伸、切除、倒角、圆角等基础特征命令，同时需要掌握特征之间的父子关系设置，保证修改尺寸时整个模型不会出现特征报错，对于刚接触三维建模的从业者来说，练习这类零件的建模可以快速掌握零件建模的基准选择思路，理解实际生产中零件结构设计的逻辑，而不是单纯为了建模而建模。在实际建模过程中，首先要确定底部的安装基准面，以基体的底面作为第一基准，再依次构建基体的外形轮廓，之后再添加上方的功能结构，这样的建模顺序和实际零件的加工顺序保持一致，后续导出工程图时也能直接对应加工工序的尺寸标注要求，减少工程图制作的工作量。零件上的所有安装孔位都采用了基孔制的公差设计，和标准销钉、紧固件的配合公差为H7，保证采购的标准件可以直接装配，不需要二次修配。弧形成型面的表面粗糙度要求为Ra1.6，需要在数控铣加工后进行抛光处理，避免压铸件表面出现刀痕纹路，影响压铸件的外观质量。
