EC11旋转增量式编码器结构三维建模

在消费电子、工业控制、车载影音等领域的人机交互面板设计中，旋转编码器是替代传统电位器实现无极限角度调节的核心元器件，本次建模的EC11系列编码器是目前小功率调节场景应用最广泛的规格之一。从实际选型落地的角度看，这类编码器常被用于车载音响音量调节、工控面板参数微调、小家电功能档位切换、医疗设备参数设置等场景，相比传统碳膜电位器，它不存在旋转角度限制，也不会因碳膜磨损出现接触不良的问题，使用寿命能达到普通电位器的5倍以上，同时输出的脉冲信号可以直接被单片机识别，无需额外的AD转换电路，大幅简化了主控板的电路设计逻辑。

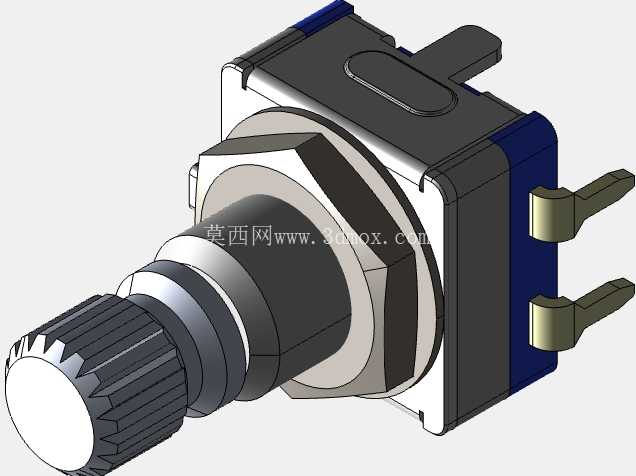

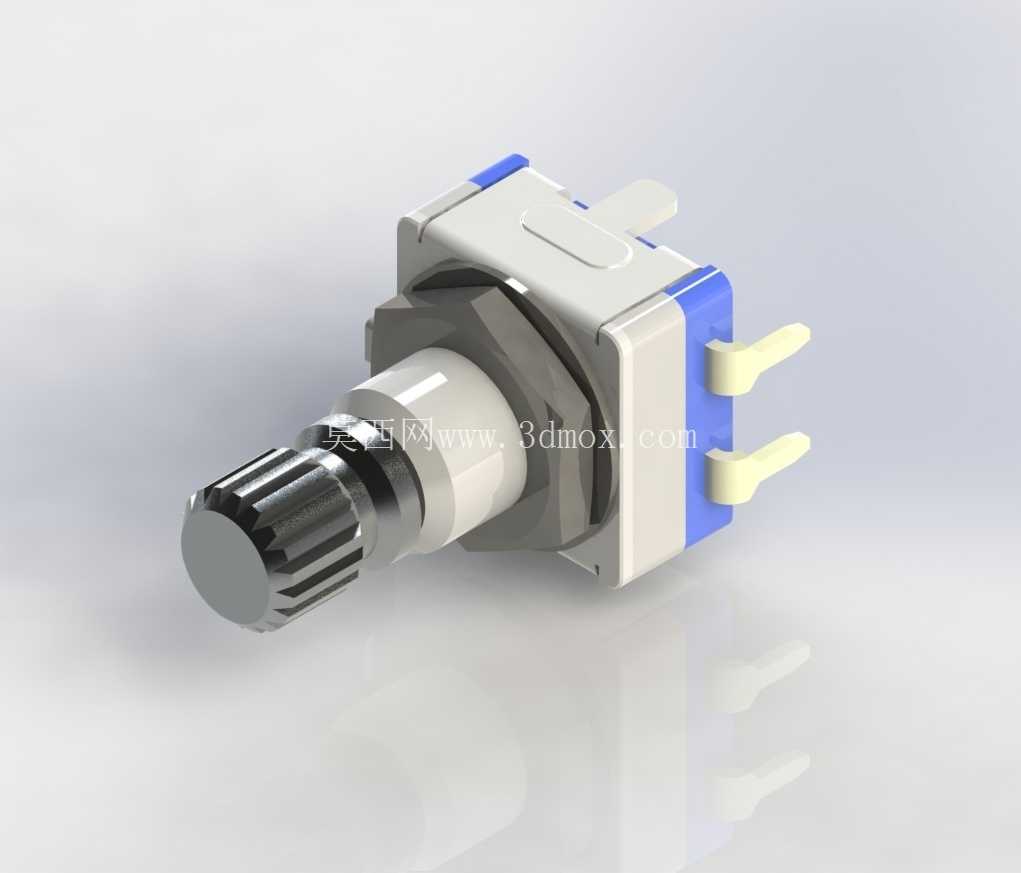

建模过程中首先还原的是产品的功能结构逻辑：前端带滚花的轴柄是用户直接操作的交互部分，滚花纹理的设计是为了增加手指旋转时的摩擦力，避免操作打滑，轴柄的伸出长度、直径尺寸严格按照通用安装规范设定，适配市面上绝大多数标准旋钮帽的安装孔径，不需要额外做结构改模。轴柄后端连接的是内部的码盘与触点结构，这部分是编码器的核心功能区，建模时还原了内部定位弹片的结构，这个弹片负责在旋转时产生段落手感，每旋转一个固定角度就会发出一次清晰的咔哒反馈，让用户无需目视就能确认调节的档位数量，常规EC11编码器的脉冲数为20脉冲/圈，对应20个段落档位，部分无段落版本则取消了弹片的凸起结构，实现顺滑无阻尼的旋转体验。

外壳部分采用的是塑包金属的结构设计，主体基座为耐高温工程塑料材质，满足波峰焊时的高温耐受要求，不会出现焊盘融化变形的问题，两侧的金属固定插脚是用于插件焊接时的结构定位，插脚的间距、伸出长度完全符合PCB板的通用开孔规范，建模时严格控制了插脚的位置公差，确保在PCB Layout时可以直接调用封装，不会出现插脚与焊盘错位的问题。侧边的两个信号引脚与一个公共引脚采用弯脚设计，适配卧式安装的空间要求，相比直插版本能大幅降低板面的占用高度，适合薄型面板的内部安装需求。

安装边界的尺寸控制是这类小型电子元器件建模的核心重点，编码器的主体长宽尺寸控制在12mm*12mm的方形区间内，主体高度不含轴柄为10mm左右，卧式安装时从PCB板面到轴柄中心的高度为6.5mm，这个尺寸刚好适配大多数10mm厚度以内的面板安装需求，面板上的开孔直径只需要比轴柄直径大0.2mm即可，同时轴柄根部的定位台阶可以限制编码器的插入深度，避免安装时过度推入导致内部结构损坏。建模时还还原了轴柄上的D型切面结构，这个结构是用于旋钮帽的周向定位，防止旋钮帽旋转时与轴柄出现打滑空转的问题，D型切面的平面位置与内部触点的初始相位保持一致，方便软件调试时确定初始零点位置。

从结构设计的合理性角度看，这款编码器的外壳卡扣结构做了隐藏式设计，上下盖通过塑料卡扣直接扣合，不需要额外的螺丝固定，大幅降低了生产装配的成本，同时外壳的边角都做了R0.5的圆角处理，避免生产插件时划伤操作人员的手指，也不会在PCB板安装时刮伤周边的导线绝缘层。尾部的定位柱是用于PCB板上的安装定位，插入PCB对应的定位孔后可以在焊接时固定编码器的位置，避免波峰焊过程中编码器出现偏移倾斜的问题。建模过程中对所有配合面的公差都做了合理预留，轴柄与基座的配合间隙控制在0.1mm以内，既保证轴柄旋转时无卡顿，也不会出现轴柄晃动过大的问题，金属插脚与塑料基座的结合处做了密封台阶设计，避免焊接时助焊剂渗入编码器内部导致触点接触不良。

在实际设备选型应用中，这款编码器的额定工作电压为5V DC，额定电流10mA，完全匹配绝大多数单片机电路的IO口电平要求，不需要额外的电平转换电路，输出的AB两相脉冲可以实现旋转方向的判断，正转时A相脉冲超前B相90度，反转时B相脉冲超前A相90度，主控芯片只需要通过中断捕获两相脉冲的相位差就能判断旋转方向与旋转步数，实现参数的加减调节。部分带按压功能的版本还在轴柄尾部集成了轻触开关，按下轴柄就能触发确认功能，将旋转调节与按键确认集成在同一个元器件上，进一步减少了面板上的开孔数量，让整机面板的设计更加简洁美观。
