HDMI转VGA视频信号转换接头结构设计

在日常的工控设备调试、老旧显示设备适配场景中，经常会遇到新输出端仅配备HDMI接口、而早期显示终端仅保留VGA模拟信号输入口的匹配矛盾，这类转换接头就是为解决不同代际视频接口的信号互通问题而生的。从实际使用场景来看，这类转接头既会出现在办公场景里新笔记本外接老旧VGA接口投影仪的临时适配中，也会在工业现场的嵌入式工控机对接老式工业显示器的长期部署里使用，甚至部分老旧监控显示系统的升级改造中，也会用到这类转接器件完成新旧设备的信号链路打通。

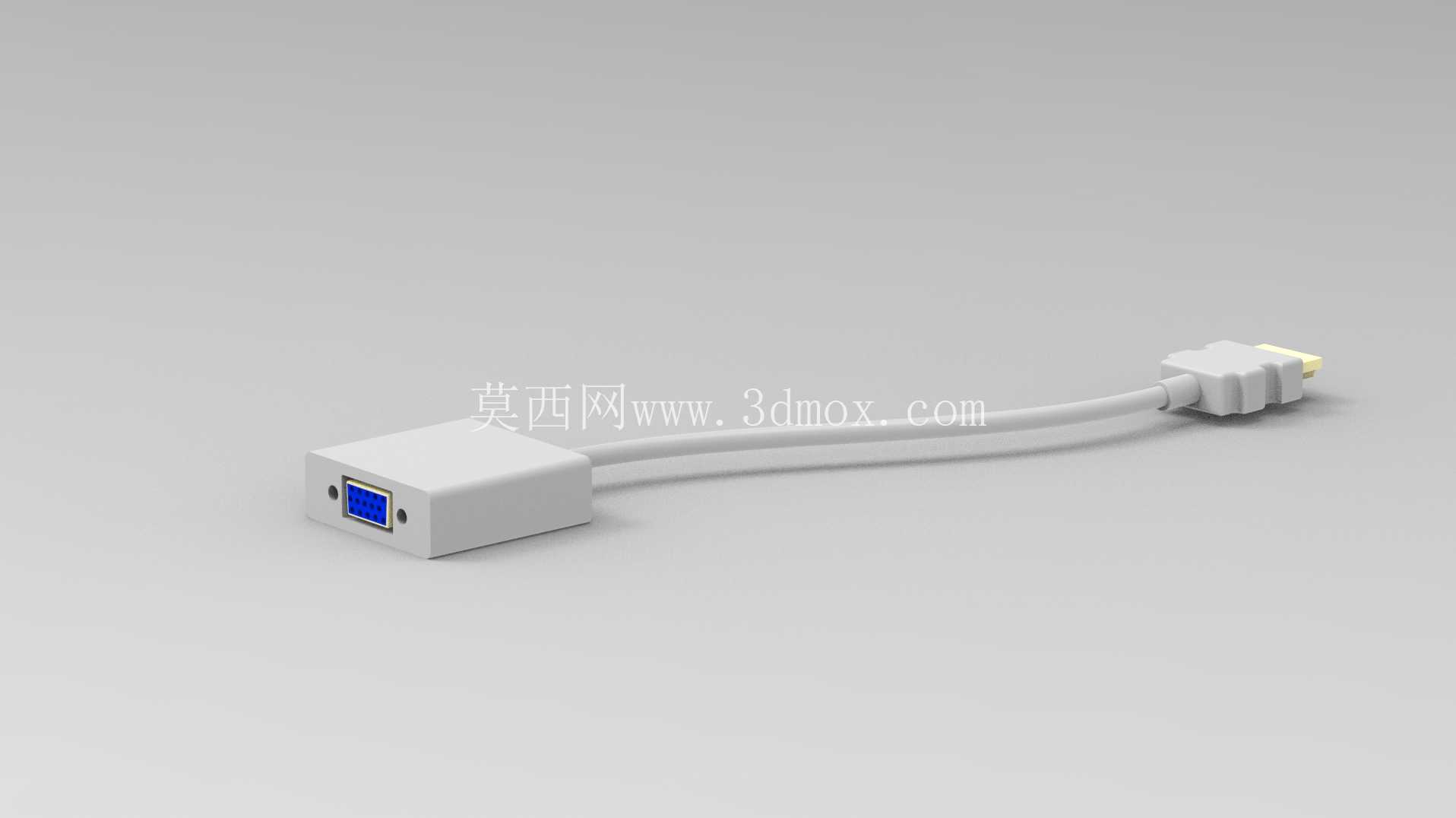

从功能特性来看，这款转接头采用短线直连式结构，一端为标准HDMI公头，可直接插入输出设备的HDMI母座内，另一端为VGA母座，用于对接VGA公头的显示线缆，内置的信号转换电路可将HDMI输出的数字视频信号转换为VGA接口可识别的模拟RGB信号，无需额外外接供电即可完成基础的信号转换，适配多数常规分辨率下的视频传输需求。结构设计上，整体外壳采用方正的注塑壳体造型，边角做了小圆弧过渡处理，既避免了锐边在插拔过程中划伤操作人员，也能在紧凑的设备接口排布空间内减少与相邻接口的干涉。壳体内部预留了足够的电路安装空间，可将信号转换PCB板完全容纳在内，接口位置做了定位凸台设计，装配时可直接将接口与壳体的开口对位，减少装配过程中的错位问题，同时壳体上下盖采用卡扣配合的装配方式，无需额外螺丝即可完成固定，既提升了装配效率，也让外壳表面保持平整无凸起。

从安装边界尺寸来看，HDMI公头端的伸出长度控制在合理范围内，插入设备接口后，转接头主体不会过度突出设备表面，在设备挂墙安装或者接口间距较小的场景下，不会因为转接头过长导致无法完全插入或者挤压相邻接口的线缆。VGA母座端的开口尺寸完全符合VGA接口的标准安装尺寸，两侧预留了足够的空间供VGA接头的固定螺丝旋入，不会出现螺丝对位不准或者无法拧紧的问题。连接HDMI公头与转换主体的短线采用柔性线材设计，可在一定角度内弯折，当设备接口位置存在遮挡或者安装角度特殊时，可通过弯折短线调整转接头主体的位置，避免硬掰导致的接口脱焊或者线材内部芯线断裂问题。

在结构细节处理上，VGA母座的金属外壳与内部PCB的接地层做了连通设计，可有效减少信号传输过程中的电磁干扰，避免画面出现水波纹或者闪屏问题。HDMI公头的金属外壳也做了同样的接地处理，同时公头的金手指厚度符合接口插拔寿命要求，可承受数百次的反复插拔而不出现接触不良的问题。壳体表面采用哑光磨砂处理，既不容易残留指纹，也能在插拔时提供足够的摩擦力，方便操作人员施力完成插拔动作，不会因为表面过于光滑导致插拔时打滑。

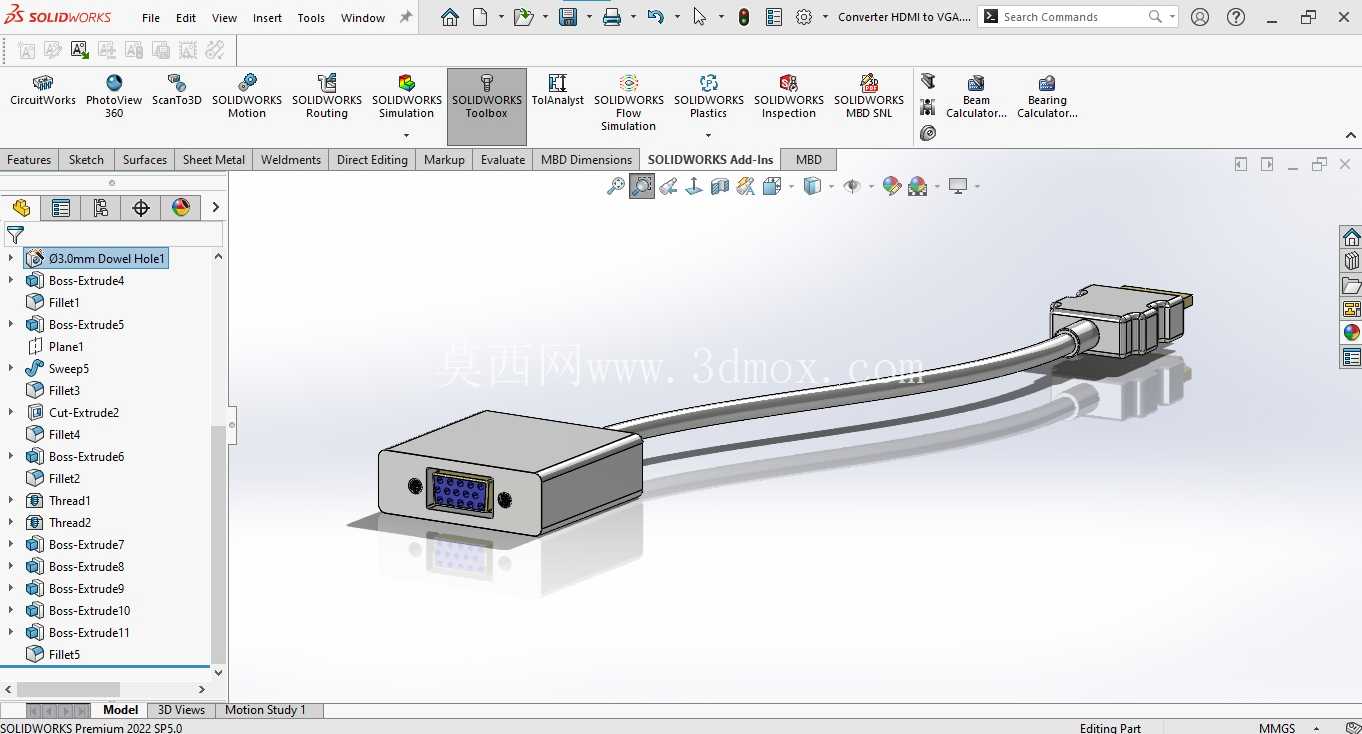

从实际选型适配的角度来看，这类转接头的结构尺寸完全遵循通用视频接口的标准规范，不需要针对特定设备做定制化修改即可适配绝大多数带标准HDMI输出接口的信号源设备与带标准VGA输入接口的显示设备。在做设备配套的三维布局时，可直接将该模型导入装配体中，模拟转接头插入后的空间占用情况，提前排查设备接口排布时的干涉问题，比如在做工控机前面板的接口布局设计时，可通过该模型验证HDMI接口与相邻USB接口、网口之间的间距是否足够，避免出现转接头插入后挡住相邻接口无法使用的问题。同时在做设备的线缆布线模拟时，也可通过该模型的柔性线材部分，模拟实际布线时的弯折半径，确认线缆不会与设备内部的其他结构件产生摩擦或者挤压，提升整体设备布局的合理性。
