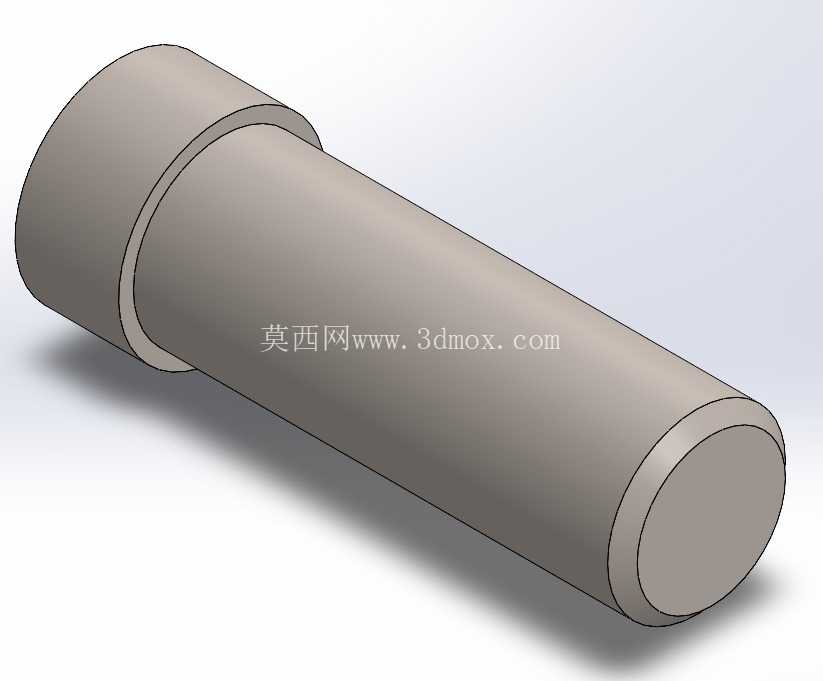

带肩圆柱销轴类机械连接零件结构

　　这类带肩圆柱销轴在机械装配场景里的应用覆盖范围极广，从工装夹具的定位铰接、压铸模具的顶出机构导向，到小型自动化设备的连杆传动连接，都能见到这类结构的身影。它的核心作用是在两个或多个零部件之间实现精准的定位约束，或是作为铰接副的回转支撑轴，承受工作过程中的径向剪切载荷，部分工况下也会承担少量的轴向限位作用。从结构设计逻辑来看，端部的凸肩是整个零件的核心功能特征之一，这个凸肩的直径大于杆身直径，装配时可以直接卡在安装孔的端面台阶上，不需要额外加装轴用挡圈或者锁紧螺母就能实现轴向位置的固定，既减少了装配时的零件数量，也能在紧凑的安装空间里省去挡圈槽的加工工序，降低安装孔位的加工复杂度。杆身部分采用等直径圆柱设计，表面粗糙度需要控制在合理区间，既要保证装配时能顺利压入对应的安装孔，也要避免配合间隙过大导致铰接转动时出现晃动，影响整个机构的运动精度。如果是用于频繁回转的铰接场景，杆身表面还需要做相应的硬化处理，提升耐磨性能，延长零件的使用寿命，避免长期磨损后出现间隙超差的问题。从安装边界来看，这类销轴的总长度需要匹配被连接零件的总叠厚，凸肩的厚度需要根据轴向承受的载荷大小来确定，避免载荷过大时凸肩根部出现应力集中导致断裂，通常凸肩和杆身的衔接处会设计微小的过渡圆角，分散应力集中点，提升零件的结构强度。

　　在实际选型应用时，首先要确认安装孔的配合公差，根据是过盈定位配合还是间隙铰接配合来调整杆身的尺寸公差，过盈配合的场景下杆身公差通常选m6级别，压入后能实现无间隙的定位效果，适合固定不转动的定位场景；间隙配合的场景多选h8公差，保证铰接转动时灵活无卡滞。另外凸肩的外径尺寸要大于安装孔的倒角尺寸，保证装配后凸肩能完全贴合安装端面，不会出现陷入孔内的情况，导致轴向限位失效。在压铸模具的应用场景里，这类销轴常作为复位杆或者小型芯的固定轴使用，工作时需要承受模具开合过程中的反复冲击载荷，这时候对材料的韧性和表面硬度都有更高要求，通常会选用中碳钢调质处理后表面淬火，保证芯部有足够的韧性抗冲击，表面有足够的硬度耐磨。

　　在工装夹具的应用场景里，这类销轴作为定位销使用时，杆身的圆柱度公差需要严格控制，否则会导致定位偏差，影响工件的装夹精度，这时候凸肩的端面和杆身轴线的垂直度也有相应要求，保证装夹时端面贴合后杆身不会出现倾斜。很多设计新手在做这类零件的时候容易忽略凸肩根部的应力集中问题，直接做成直角衔接，在承受反复冲击载荷的时候很容易在根部出现裂纹，最终导致断裂失效，合理的过渡圆角设计虽然看起来不起眼，却能大幅提升零件的疲劳强度。另外杆身末端通常会设计微小的导入倒角，方便装配时快速对准安装孔，提升装配效率，倒角的角度通常选30度或者45度，尺寸不需要过大，避免影响杆身的有效配合长度。

　　在做三维建模的时候，需要重点关注几个关键尺寸的参数关联：凸肩直径和杆身直径的差值要满足轴向限位的强度要求，凸肩厚度要根据轴向载荷计算剪切面面积，杆身长度要预留足够的配合长度，避免配合长度过短导致受力时出现变形或者脱出。这类零件虽然结构看起来简单，却是机械结构里最基础也最不可或缺的连接元件，很多设备的故障往往就是因为这类小零件的设计不合理或者选型不当导致的，比如配合间隙过大导致机构晃动异响，凸肩强度不足导致断裂脱落，表面硬度不够导致快速磨损，最终影响整个设备的运行精度和使用寿命。在实际装配过程中，过盈配合的销轴通常采用冷压或者热装的方式装入安装孔，装配时要注意保证施力方向和杆身轴线同轴，避免压装时出现倾斜导致孔壁或者杆身表面损伤；间隙配合的销轴装配后通常会在端部加装开口销或者挡圈作为二次防脱，尤其是在有振动的工况下，避免销轴在工作过程中慢慢滑出导致机构失效。不同应用场景下对这类销轴的材料选择也有区别，普通工况下用普通碳钢做表面发黑处理就能满足防锈和强度要求，在腐蚀环境下使用则需要选用不锈钢材料，或者做相应的表面镀层处理，提升耐腐蚀性能。
