80mm规格方形通风防护格栅结构设计

在工业电控柜、小型工控设备、桌面级电子装置、紧凑型散热模组的结构配套中，通风防护格栅是兼顾气流导通与异物阻隔的核心配套零件，本次设计的80mm规格方形格栅，正是针对小尺寸轴流风扇的安装防护需求开发的配套结构件。日常设备运维场景里，外露的风扇扇叶很容易被散落的金属切屑、布线脱落的线芯、检修时遗落的小螺丝触碰，轻则打坏扇叶造成散热失效，重则引发扇叶碎裂飞溅的安全隐患，同时设备运行环境中的浮尘、絮状纤维如果直接进入设备腔体，会堆积在电路板、功率元件表面，长期积累会造成绝缘下降、散热效率衰减的问题，这类格栅的核心作用就是在不明显增加风阻的前提下，完成物理层面的异物阻隔。

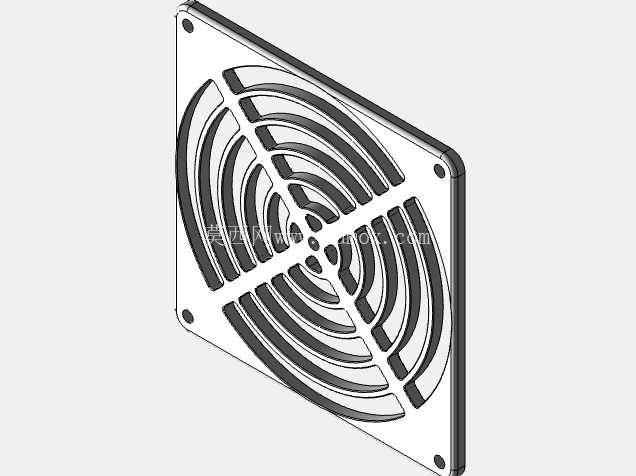

从结构设计思路来看，这款格栅没有采用复杂的曲面造型，整体为平板式方形结构，四个角位置预留了对应安装孔位，孔位间距完全匹配标准80mm轴流风扇的安装孔距，安装时可以直接和风扇本体、设备柜体面板通过螺丝锁紧，不需要额外制作转接支架，能大幅降低现场装配的工作量。格栅的筋条采用同心圆弧加径向加强筋的组合排布方式，圆弧筋条从中心向外逐层扩散，径向筋条沿十字方向延伸，将整个通风区域分割为多个均匀的通风格栅单元，这种排布方式一方面可以让气流沿风扇的出风方向顺畅通过，避免筋条对气流形成过度遮挡造成风阻上升，另一方面交错的筋条结构可以形成连续的防护面，阻挡直径超过格栅间隙的异物进入风扇区域。筋条的厚度经过反复校核，整体厚度控制在3mm，既保证了结构强度，在受到意外外力挤压时不会轻易变形断裂，又不会因为筋条过厚占用过多的通风通流面积，经过实际通风效率测算，这种筋条排布下的有效通风率可以达到同尺寸平板开孔结构的85%以上，完全满足小功率散热风扇的通风需求。

从安装边界来看，这款格栅的外轮廓尺寸和80mm风扇的外框尺寸完全匹配，安装后不会突出风扇外框边缘，在紧凑安装空间内不会和周边的布线、相邻元件产生干涉，平板式的结构也可以根据实际安装需求，选择安装在风扇的进风侧或者出风侧：安装在进风侧时，可以阻挡环境中的大颗粒异物被吸入风扇；安装在出风侧时，可以避免人员误触高速转动的扇叶，适配不同设备的安全防护要求。格栅的边角位置做了小圆弧过渡处理，没有尖锐的直角棱边，在装配操作时不会划伤操作人员的手部，也不会在安装过程中刮伤设备表面的喷涂层或者相邻的线缆绝缘层。

在实际选型适配过程中，这类格栅除了配套标准80mm轴流风扇使用，还可以适配小尺寸设备的通风口防护场景，比如小型工控盒的侧壁通风开孔、桌面仪器的散热窗口、小型电源模块的通风口位置，都可以通过螺丝固定或者卡扣粘接的方式安装使用。筋条的间隙尺寸经过合理设计，既可以阻挡常见的小尺寸金属零件、昆虫、大颗粒灰尘进入设备内部，又不会因为间隙过小造成通风阻力过大，影响设备的整体散热效果。不同于金属冲压成型的格栅，这款结构的筋条过渡位置没有冲压毛刺，整体结构一致性好，在批量生产时可以通过注塑或者压铸工艺一次成型，生产效率高，成型后不需要额外做去毛刺、表面打磨的后处理工序，能有效控制批量生产的成本。

从结构可靠性角度出发，格栅的四个安装孔位置做了局部加厚处理，避免螺丝锁紧时因为应力集中造成孔位开裂，径向的加强筋从中心位置一直延伸到四个安装孔的连接位置，将整个格栅的受力点连成一个整体，即使在安装时螺丝锁紧力稍大，或者设备运行过程中产生持续振动，格栅也不会出现筋条断裂、安装孔松脱的问题。在长期使用过程中，这种平板式的格栅结构表面平整，不容易积灰，日常清洁时只需要用毛刷或者压缩空气就可以清理表面附着的灰尘，维护成本极低，不会因为格栅结构复杂造成清洁死角，积累灰尘后滋生霉菌或者影响通风效率。针对不同的使用场景，这款格栅的结构还可以做灵活调整，比如在需要更高防护等级的场景，可以在格栅背面加装防尘滤棉，格栅的边框位置预留了滤棉的安装空间，不需要额外修改结构就可以实现防尘过滤的功能升级；在有防水需求的场景，也可以调整筋条的倾斜角度，实现溅水防护的效果，基础结构的拓展性很强，可以覆盖大部分小尺寸通风口的防护需求。
