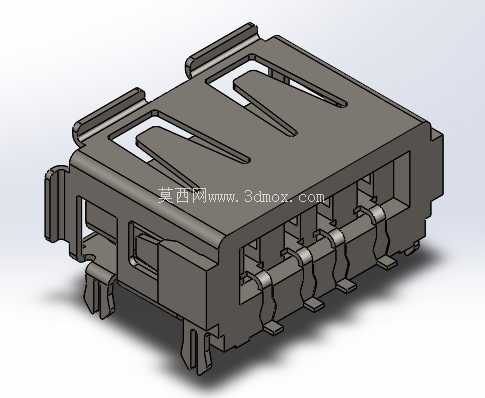

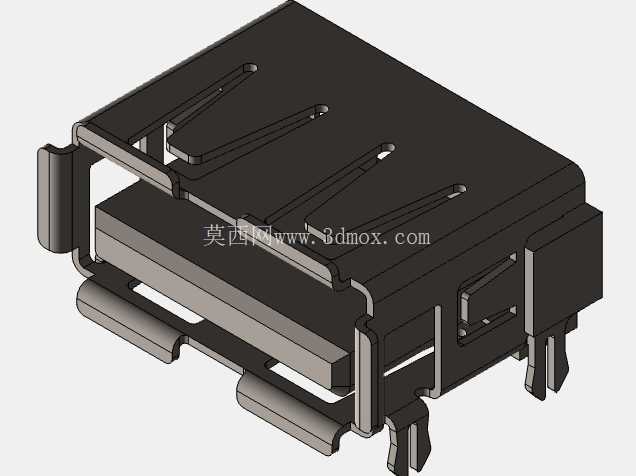

贴片式USB A型公头连接器结构设计

　　从实际功能维度看，该接头承担USB协议下的电源传输与数据信号交互职责，公头端的金属接触弹片按照USB A型接口的标准接触序列排布，能够和标准USB A型母座形成稳定的机械咬合与电气连接，支持常规USB2.0速率下的信号传输，同时满足5V供电场景下的载流要求，适配U盘、外设连接线、调试接口等多种常规USB互连场景。设计层面，这款SMD公头采用金属外壳与塑胶基座组合的结构，金属屏蔽外壳采用折弯铆接成型工艺，既能够为内部接触件提供物理防护，避免装配过程中碰伤弹片，也能形成连续的屏蔽腔体，降低外部电磁干扰对信号传输的影响，外壳两侧延伸出的固定焊脚与PCB板上的对应焊盘焊接后，能够大幅提升接头的机械固定强度，抵消USB插头插拔过程中产生的侧向推力，避免长期插拔后接头从PCB板脱落。内部的塑胶基座采用耐高温的工程塑料注塑成型，能够承受回流焊过程中的高温环境，不会出现高温变形、起泡等问题，基座上的接触弹片采用高弹性铜合金材料冲压成型，表面做镀镍镀金处理，既保证接触时的低接触电阻，也提升弹片的抗疲劳性能，经过数千次插拔后仍能保持足够的接触正压力，避免出现接触不良、供电压降过大的问题。在消费电子、工业控制板卡、嵌入式设备的板级互连场景中，板端USB接口的选型直接决定了整机装配效率与长期连接可靠性，这款贴片式USB A型公头正是针对表面贴装生产线的工艺特性开发的互连部件，区别于传统直插式USB接头需要波峰焊或手工补焊的工序，该器件完全适配回流焊工艺，能够和PCB板上其他表贴元件同步完成焊接，大幅缩减整板装配的工序流程，降低人工补焊带来的虚焊、连锡风险。

　　从安装边界来看，该器件采用表贴贴装设计，所有焊接引脚均分布在器件底部与两侧贴装面，不需要在PCB上开设贯通的插装孔，能够节省PCB板的布线空间，尤其适合对板厚、背面布线有严格要求的紧凑型板卡设计；器件的整体外形尺寸严格遵循USB-IF规范中A型公头的尺寸公差要求，公头插接端的外形尺寸控制在标准公差范围内，能够和市面上所有合规的A型母座适配，不会出现插接过紧、过松或者无法插入的问题；贴装时的焊盘尺寸按照器件引脚的实际宽度与间距设计，两侧的固定焊盘预留了足够的焊接面积，保证焊接后的机械强度，器件本体高度控制在较低的范围内，适配薄型化电子设备的内部空间要求，不会和设备外壳或者周边其他高器件产生装配干涉。

　　在实际选型应用中，这类贴片USB公头常被用于集成式USB外设、板载调试接口、嵌入式扩展模块等场景，设计时需要注意在接头周边预留足够的插拔操作空间，保证插头接入时不会和周边元件产生干涉，同时在PCB布线时，差分信号走线需要做等长处理，避开板上的高频干扰源，电源引脚就近布置滤波电容，保证供电稳定性；金属外壳的接地焊盘需要和PCB的保护地可靠连接，充分发挥屏蔽层的抗干扰作用。不同于线端USB接头，板载贴片公头的所有受力最终都会传递到PCB焊盘上，因此设计时除了两侧的主固定焊脚，部分场景下还可以在器件底部增加辅助固定焊盘，进一步提升抗插拔强度，应对工业场景下较为粗暴的插拔操作。

　　该结构在设计时充分考虑了SMT贴装的工艺要求，器件顶部预留了吸嘴吸附的平整平面，能够适配自动贴片机的真空吸嘴拾取，不需要额外定制特殊吸嘴，器件的包装采用编带包装形式，能够直接接入贴片机的供料器，满足大批量自动化生产的要求，塑胶基座和金属外壳之间采用卡扣加铆点的固定方式，避免贴装过程中器件受震动出现散件、错位的问题，过回流焊时不同材料的热膨胀系数差异经过匹配验证，不会出现高温下外壳翘起、基座变形的问题。接触弹片的末端设计成翼型焊接端，和PCB焊盘接触面积充足，焊接后焊点强度可靠，弹片的弯曲弧度经过反复优化，既保证插入母座时的顺滑手感，也能控制插拔力在标准要求的范围内，避免插拔力过大导致用户使用体验差，或者插拔力过小导致连接容易松脱。
