十米多层公路运输平板装载平台结构

　　这套十米级多层公路运输平板装载结构，核心服务于中长途干线整车物流、商品车短途转运、工程场站重型设备转场这类对装载空间利用率有严苛要求的场景，区别于常规低平板半挂仅单层装载的设计逻辑，整套结构通过分层承载框架实现垂直空间的最大化复用，在不突破公路货运限高、限重法规边界的前提下，把单位车次的有效装载容积提升近一倍。从结构设计逻辑来看，主承载底盘采用贯通式纵梁布局，纵梁截面选用变高度工字钢结构，在轮拱上方、车架尾部这些应力集中区域做了局部加厚补强，避免重载工况下出现车架挠曲变形；上层承载平台的支撑结构没有采用常见的固定焊接立柱，而是选用可快拆的棘爪式液压支撑单元，支撑柱沿底盘纵梁上的预设定位槽布置，单根支撑柱的额定承载达到2.8吨，可根据上层装载货物的轮廓尺寸灵活调整支撑点位，既可以满足标准轻型商用车的整车上层装载，也能适配尺寸不规则的工程机具、模块化预制构件的分层固定需求。

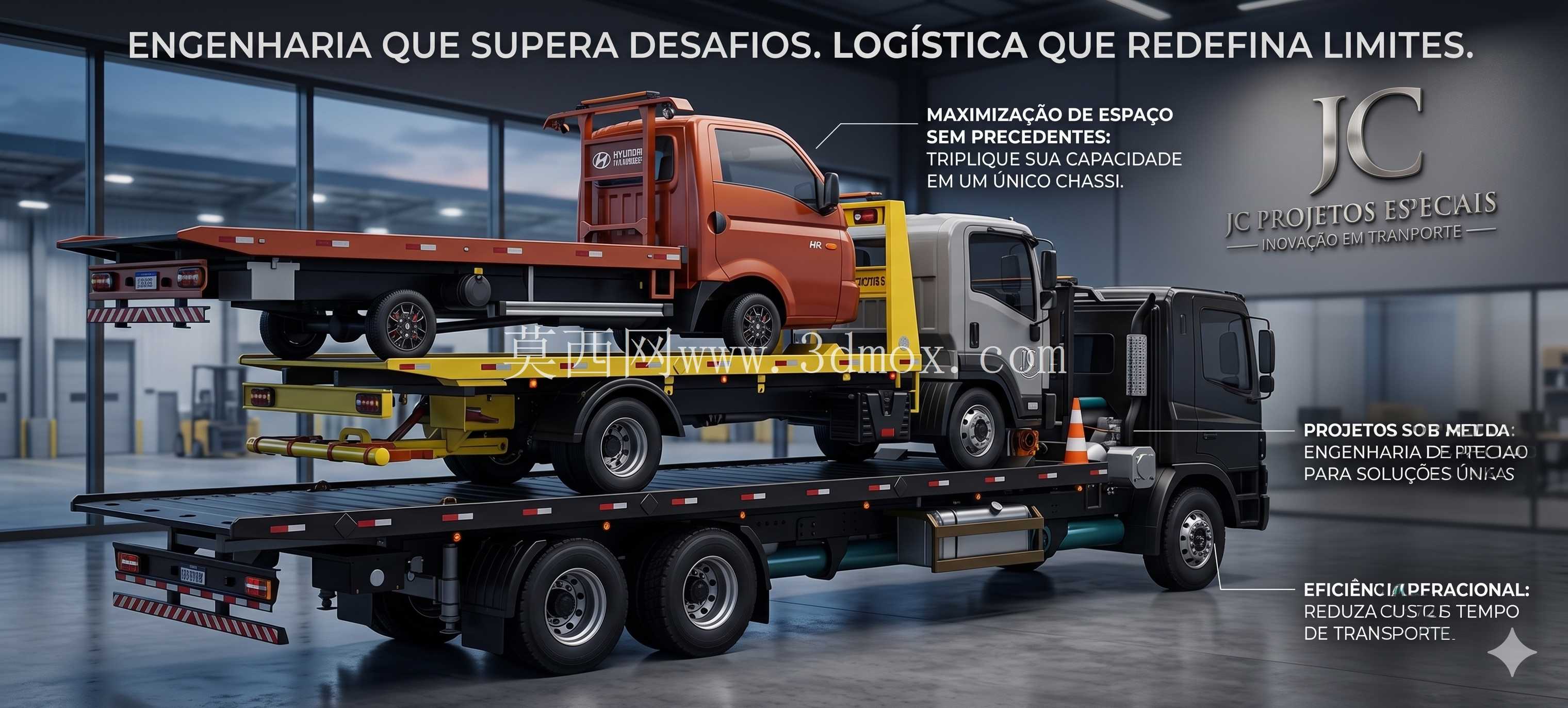

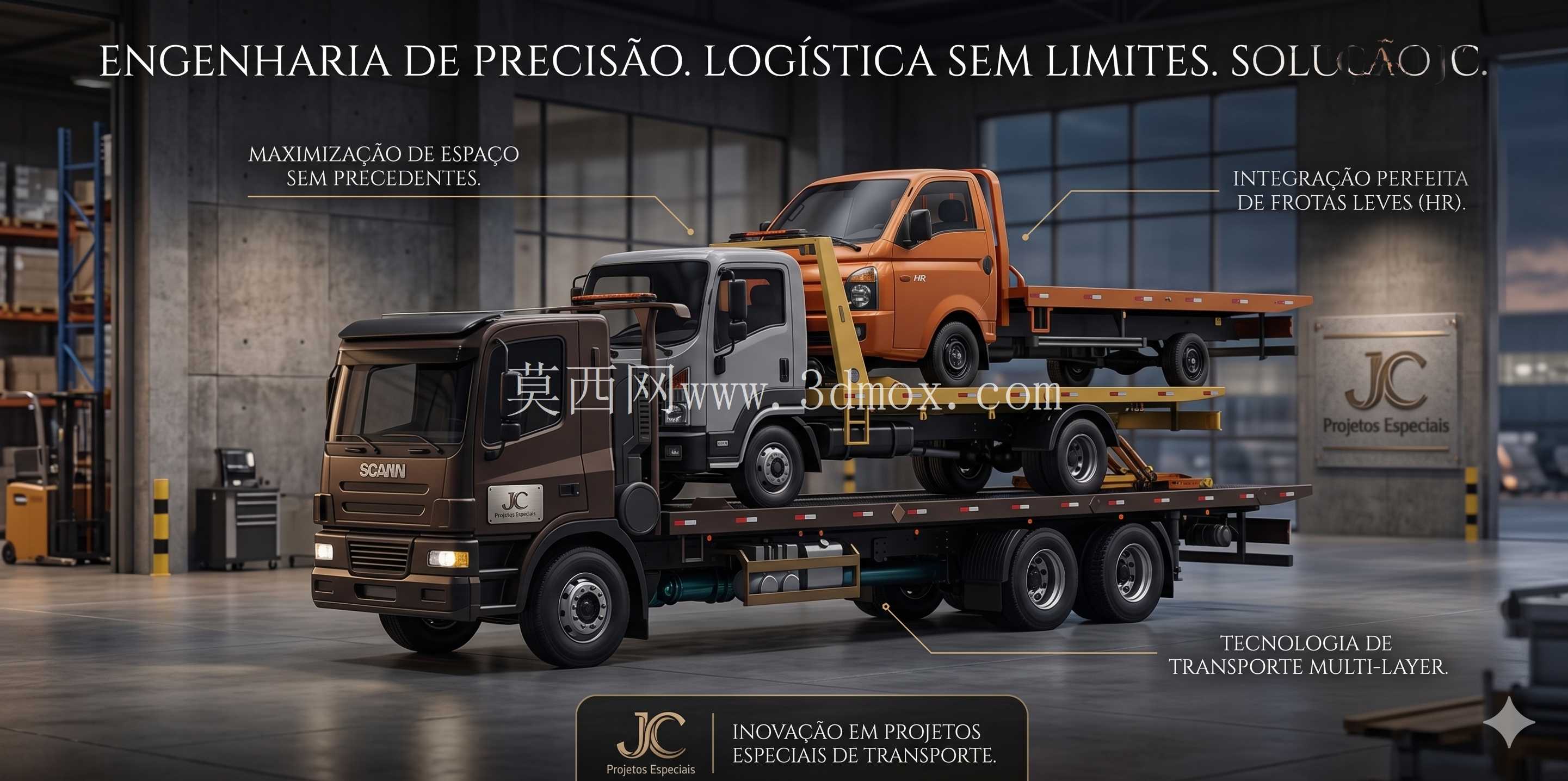

　　在实际使用场景中，这类多层平板结构最常应用于商品轻卡、微面从主机厂到区域经销商的零公里转运作业，相比传统的商品车运输笼车，这套平板结构的上层平台可在15分钟内完成整体翻折收纳，收纳后上层框架完全贴合主底盘板面，不额外占用装载高度，此时整车即可作为常规十米平板使用，运输钢结构件、托盘货载等普通大宗货物，大幅降低了专用运输车辆的空驶返程成本。设计过程中对安装边界做了充分校核，主底盘的安装孔位完全匹配主流三轴重卡底盘的上装改装标准，车架上平面离地高度控制在1.18米，上层装载平台的工作面高度为2.95米，上层装载后的顶部最大离地高度为4.15米，完全符合公路货运车辆4.2米的限高要求；轮拱区域的凸起轮廓在建模时做了精准的曲面拟合，上层平台的对应位置预留了120mm的安全间隙，避免车辆行驶过程中悬架跳动产生的动态位移造成上下层结构干涉。

　　平台板面采用花纹钢板与嵌入式绑扎轨道结合的设计，绑扎轨道沿底盘纵梁方向每600mm设置一处，可配合捆绑带、棘轮拉紧器对不同尺寸的货载进行多点固定，轨道的截面做了圆弧过渡处理，避免绑扎带在长期拉紧状态下出现割损断裂；尾部的爬梯结构采用翻转式设计，爬梯展开后的坡面角度控制在14度，满足轻型车辆自行开上平台的爬坡能力要求，爬梯收起后通过弹簧插销与车架尾部固定，行驶过程中不会出现晃动异响。

　　针对多层装载的动态稳定性问题，设计阶段对整车的质心位置做了多轮仿真校核，上层货载的质心高度严格控制在底盘上平面以上1.8米范围内，支撑立柱与底盘的连接位置额外增加了横向斜撑结构，斜撑采用矩形钢管制作，与纵梁、支撑柱之间通过高强度螺栓连接，可有效抵消车辆转弯、紧急制动时产生的横向剪切力，避免上层结构出现侧倾位移。在细节处理上，平台的侧边防护栏采用可翻转结构，当装载超宽货载时可将防护栏向下翻折至与底盘侧面平齐，不会额外占用横向宽度；所有结构件的连接孔位均采用配钻加工的公差标准，现场改装时不需要额外进行扩孔、焊接作业，大幅缩短上装改装的施工周期，同时也避免了现场焊接对底盘车架母材强度造成的损伤。这套结构的建模过程中，对所有运动部件的运动行程都做了干涉检查，包括上层平台的升降行程、爬梯的翻转角度、支撑柱的拆装空间，确保实际装配后所有动作都能顺畅完成，不会出现结构卡滞；液压管路的布置沿纵梁内侧的走线槽固定，管路与运动部件之间预留了足够的安全距离，并用橡胶护套做了防磨保护，避免长期行驶过程中管路被磨损造成液压系统泄漏。
