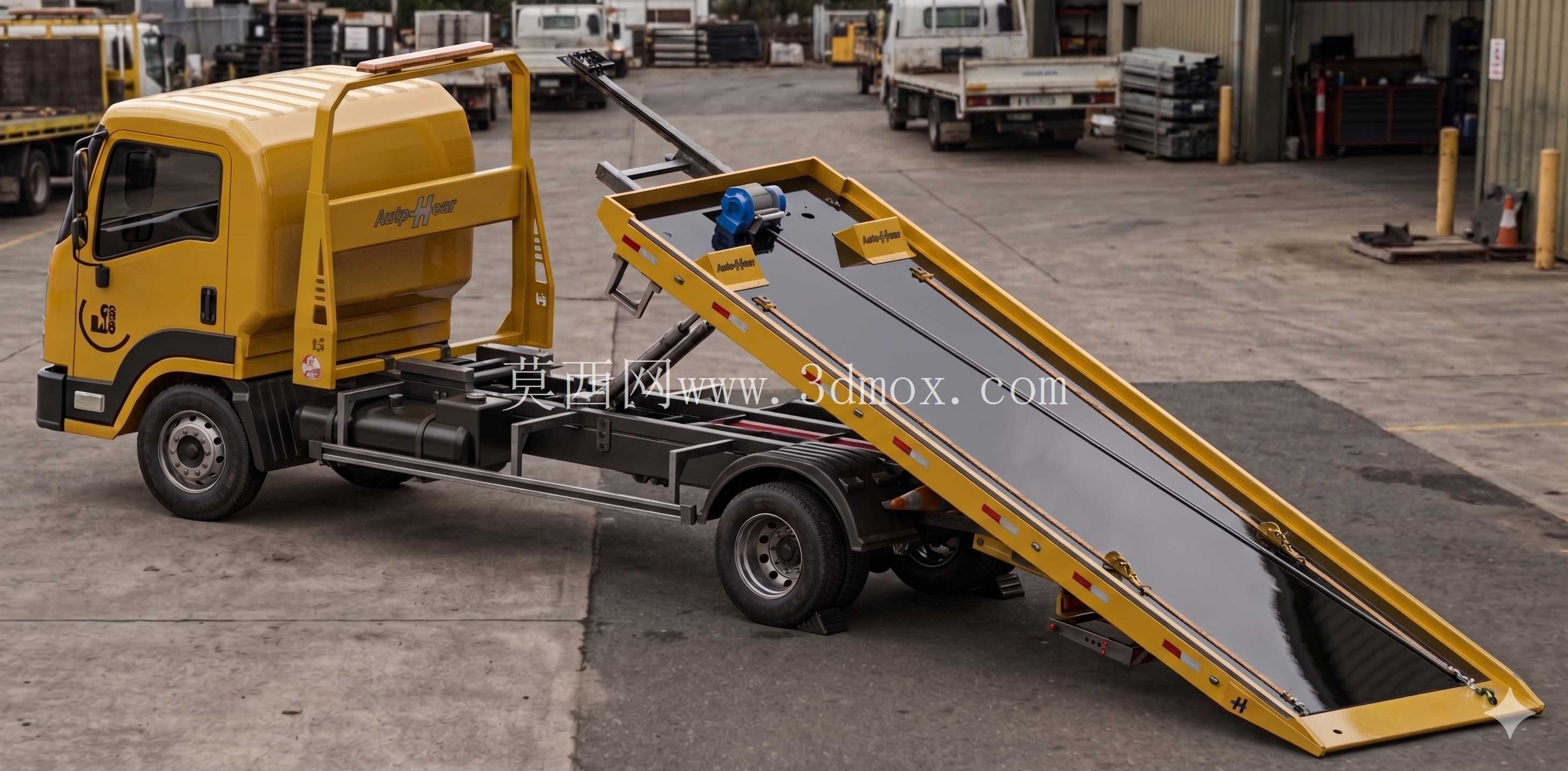

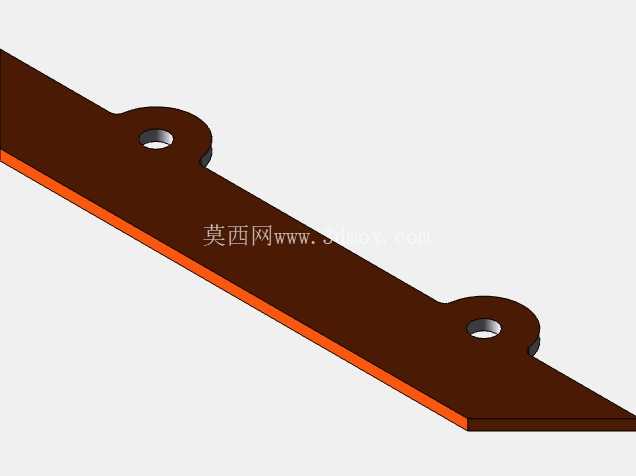

道路救援液压平板运输拖车结构

　　该结构针对城市道路故障车辆转运场景设计，核心承载平板采用低趴式布局，空载状态下平板面距地面高度控制在合理区间，配合尾部可收放的液压过渡斜板，能够让故障乘用车、轻型商用车在不借助额外辅助起重设备的前提下，依靠车辆自身残存动力或者配套小型绞盘牵引即可完成登车作业，大幅降低救援现场的操作门槛，减少二次事故发生概率。平板主体采用高强度矩形钢管焊接框架结构，上表面铺设花纹防滑钢板，边缘设置可折叠式防护挡边，日常行驶状态下挡边竖起可防止所载车辆轮胎侧滑，装卸作业时挡边放平可拓展临时操作空间，平板两侧预留有绑带挂接点位，点位间距按照常规乘用车轮胎位置分布设计，可快速使用棘轮绑带对不同轴距的待运车辆进行四点固定，固定点处做了加强筋焊接处理，能够承受运输过程中急加减速带来的横向、纵向冲击载荷。

　　液压系统采用双举升油缸布局，油缸铰接点位置经过受力优化，举升过程中平板受力均匀，不会出现单侧偏载变形的问题，液压管路沿底盘纵梁内侧排布，外侧加装金属防护槽，避免行驶过程中飞溅的碎石、路面积水腐蚀磕碰管路，系统配套的液压锁能够在平板举升或者放平到位后自动锁止，即使出现管路泄压的极端情况，平板也不会发生突然下坠或者移位，保障作业与行驶安全。底盘部分采用轻卡二类底盘改装基础，轴距匹配平板长度设计，转向轮转角预留充足，能够满足城市狭窄道路、小区内部道路的转弯通行需求，尾部设置的红白警示标识采用反光材料制作，夜间作业时能够对后方过往车辆起到明显警示作用，平板尾部的防撞缓冲块采用橡胶材质，在装卸车辆时可以缓冲轮胎对接的冲击力，同时避免平板边缘与待运车辆前保险杠发生硬接触刮擦。

　　设计过程中重点校核了不同载荷下的平板挠度，在额定承载范围内平板最大变形量控制在安全阈值内，不会因为长期承载出现永久性弯折变形，平板前端的限位挡块高度经过反复调整，既能够挡住待运车辆前轮防止前冲，又不会因为高度过高刮蹭待运车辆的前保险杠下沿。绞盘安装位设置在平板前端靠近驾驶室的位置，安装座采用加厚钢板与底盘纵梁直接连接，牵引力传递路径直接，不会对平板结构造成额外拉扯，绞盘导绳器出口高度与平板面保持齐平，牵引作业时钢丝绳不会与平板边缘发生摩擦磨损。

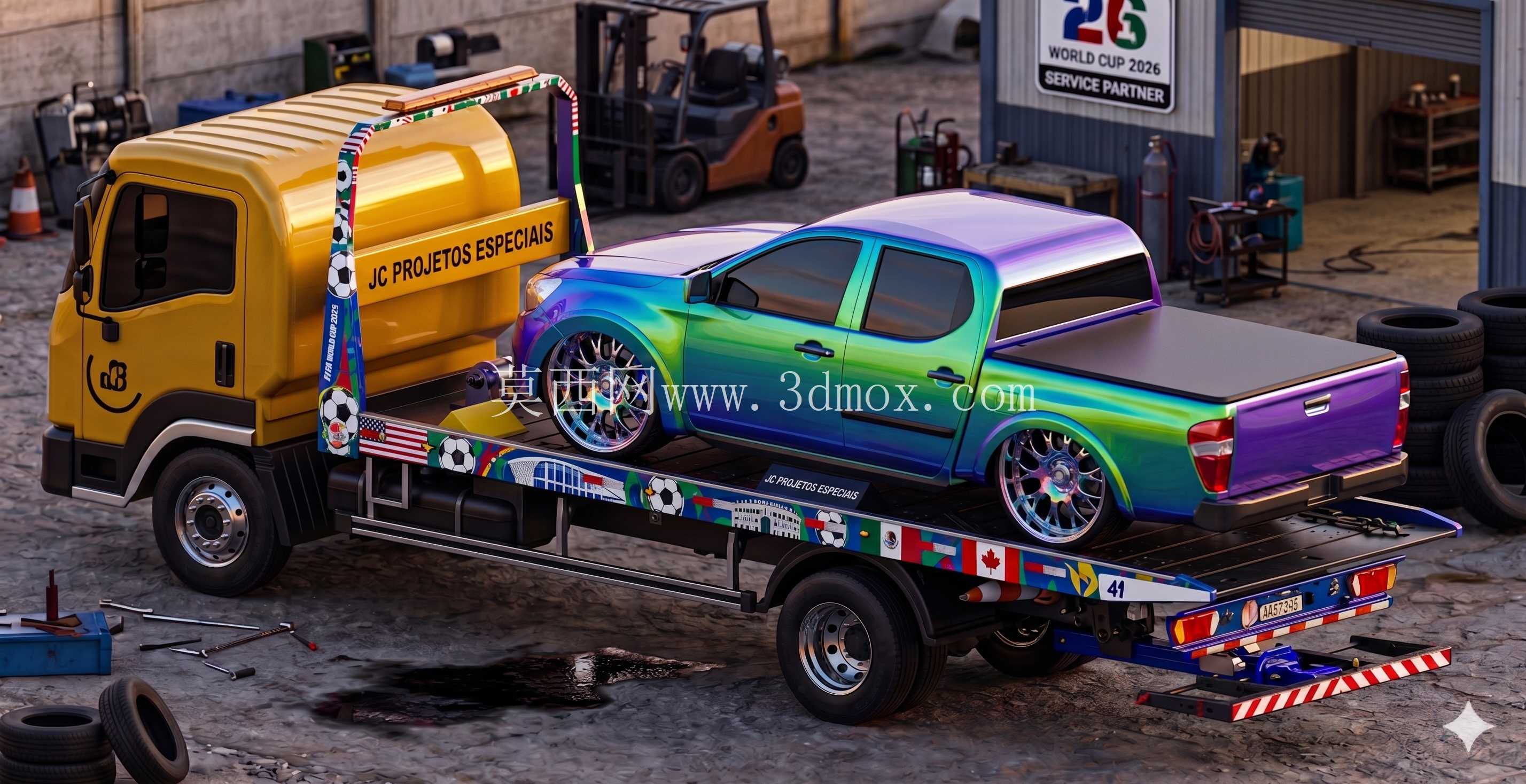

　　两侧的操作手柄集中布置在平板侧面靠近尾部的位置，操作人员站在地面即可完成平板举升、斜板收放、液压锁止的全部操作，不需要攀爬车辆，操作位旁预留了安全警示灯的安装接口，可根据作业需求加装频闪警示装置。该结构还充分考虑了日常维护的便利性，所有液压铰接点都预留了黄油嘴加注空间，管路接头采用标准快插接口，出现故障时可快速更换密封件或者管路段，不需要对整体结构进行大范围拆解，平板表面的花纹钢板采用分段焊接固定，局部出现磨损变形时可单独切割更换对应板块，降低后期维护成本。在实际道路救援作业中，这类结构能够覆盖绝大多数常见民用车辆的转运需求，相比传统的拖吊联体救援车，平板式结构在转运低底盘跑车、新能源故障车时优势更明显，不会对车辆底盘、悬挂结构造成额外牵拉损伤，运输过程中待运车辆四轮全部贴合平板面，行驶稳定性更好，能够适应城市快速路、高速公路的长距离转运需求。
