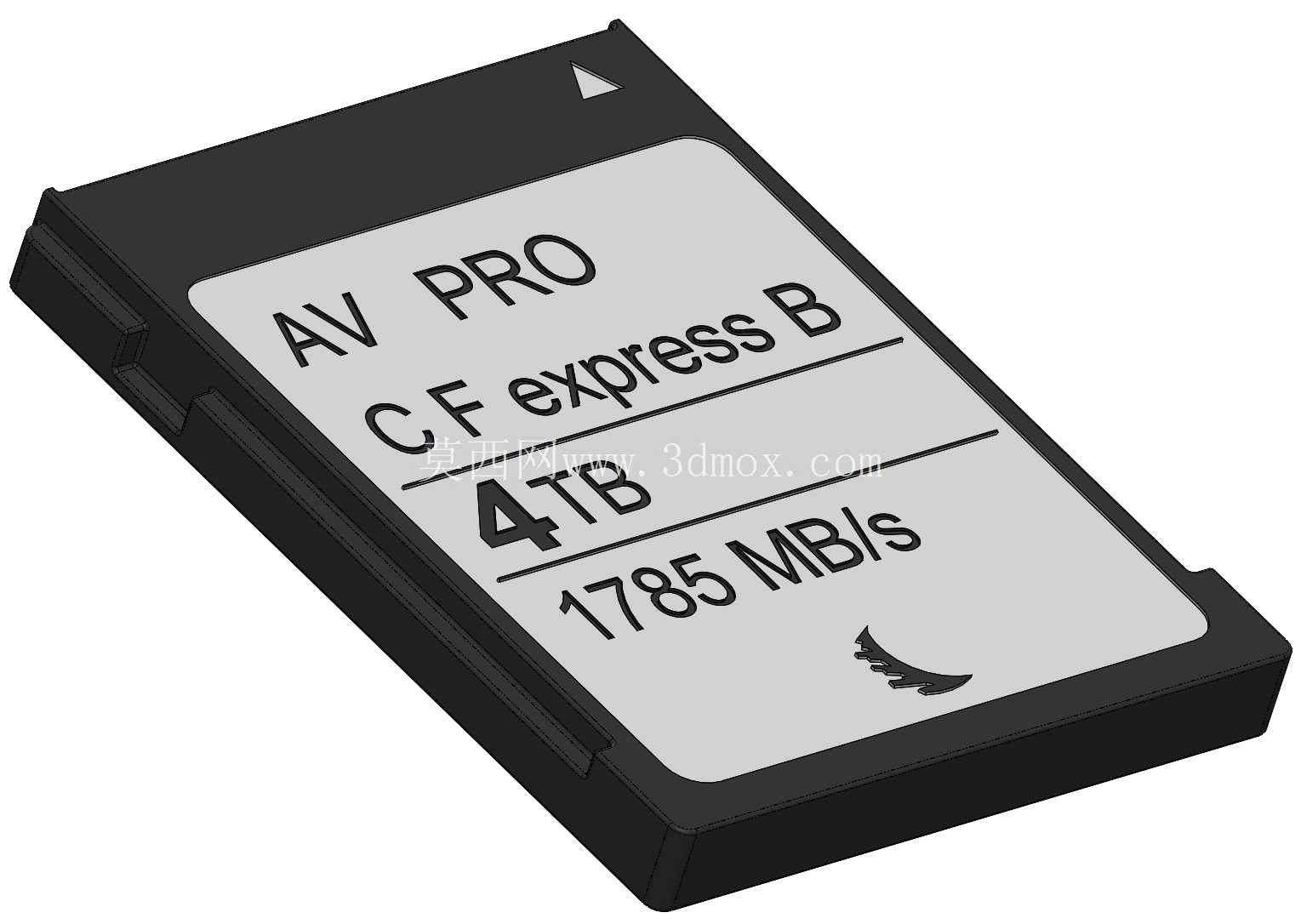

B型CFExpress高速存储卡结构设计方案

在专业影像采集、工业高速数据记录这类场景里，存储介质的读写带宽、物理兼容性、结构可靠性一直是设备选型时绕不开的核心指标，B型CFExpress卡作为当前主流的高速可移动存储介质，其结构设计需要同时兼顾高速信号传输的电磁屏蔽要求、反复插拔的耐磨性能、不同设备卡槽的适配公差，以及日常使用中的抗冲击、抗形变能力。从实际使用场景来看，这类卡广泛应用在专业微单相机、高端电影摄影机、工业高速数据采集终端、嵌入式工业记录设备上，需要在-10℃到60℃的常规工作温域内保持结构稳定，金手指接触区域不能因为温变出现形变导致接触不良，外壳部分需要承受至少10000次的插拔磨损，同时在1.2米自由跌落至硬质地面的工况下，内部PCB与闪存颗粒的固定结构不能出现松脱。

设计这款卡的结构时，首先要严格遵循CFExpress协会发布的B型卡物理尺寸规范，整体外形尺寸控制在标准规定的公差范围内，长度方向公差控制在±0.1mm，宽度方向公差±0.08mm，厚度方向公差±0.05mm，确保能适配所有符合标准的卡槽，不会出现插卡卡顿、锁扣无法卡紧、插入后旷量过大的问题。卡身前端的金手指区域做了倒角导向设计，插入时能自动校正位置偏差，避免金手指与卡槽针脚硬碰硬造成刮伤，金手指表面采用镀金处理，镀层厚度满足耐磨要求，降低长期插拔后的接触电阻上升问题。

外壳部分采用两片式扣合结构，材质选用高强度ABS+PC混合工程塑料，表面做细磨砂处理，既提升手持插拔时的摩擦力，也能避免日常使用中留下明显划痕，外壳接缝处做了错位止口设计，扣合后缝隙均匀控制在0.05mm以内，既可以防止日常使用中灰尘、少量溅水进入卡内部损坏电路，也能提升整体外壳的抗弯折强度，当卡身受到侧向挤压力时，不会出现外壳开裂、内部PCB错位的问题。卡身尾部设计了符合标准的写保护开关位置预留（可根据产品配置选择是否装配），同时尾部的防滑凹槽符合人体工学，插拔时手指能稳定发力，不会出现打滑的情况。

内部结构设计上，PCB板通过外壳内部的定位柱精准限位，前后左右四个方向都有0.1mm的限位间隙，既不会因为间隙过大导致PCB晃动，也不会因为公差累积造成装配困难。闪存颗粒、主控芯片的位置布局避开了卡身受力的薄弱区域，当卡受到外部挤压时，外力会通过外壳的加强筋传导分散，不会直接作用在芯片焊点上，降低虚焊风险。金手指区域的PCB做了加厚处理，提升反复插拔时的结构强度，避免PCB端部出现分层、断裂的问题。

从安装适配的角度来说，这款卡的外形边界完全兼容XQD卡槽的物理尺寸（通过固件升级支持CFExpress的设备可直接使用），插入设备后，卡身尾部与设备外壳表面齐平，不会出现突出或者凹陷过多的情况，设备卡槽的锁扣机构能精准卡入卡身侧面的锁止凹槽，插入到位时有清晰的段落反馈，拔出时按压弹出的力度控制在合适范围，不会出现弹出力度过大导致卡飞出、或者力度过小无法顺利弹出的问题。在工业应用场景中，这类卡还可以根据需求在外壳表面增加激光蚀刻的序列号区域，方便设备资产管理，外壳材质也可以更换为耐高温的LCP材质，满足更严苛的工业高温工作环境需求。

信号完整性方面，结构设计时在PCB与外壳之间预留了完整的接地屏蔽层位置，金属屏蔽层与卡身的接地金手指连通，插入设备后能实现连续的电磁屏蔽，降低高速信号传输时的外界电磁干扰，同时也避免卡自身的信号向外辐射影响设备其他电路的正常工作。卡身内部没有多余的冗余结构，所有空间都用来布局电路与加强结构，在满足强度要求的前提下尽可能控制整体重量，单卡重量控制在标准范围内，不会因为重量过大在设备移动过程中对卡槽针脚造成额外的负载。

考虑到户外使用的场景，外壳的接缝处可以根据需求增加防水胶圈，实现IP54级别的防尘防水能力，满足雨天户外拍摄、工业粉尘环境下的使用需求，胶圈的安装位置设计在外壳止口内部，不会影响卡的整体外形尺寸，插拔时也不会被卡槽边缘刮蹭导致胶圈脱落。整体结构没有采用胶水粘接的装配方式，全部通过卡扣与定位柱实现无胶装配，既提升了生产装配的效率，也方便后期的维修与回收拆解，不会因为胶水老化导致外壳开裂、部件松脱。
