半入耳式无线蓝牙耳机外观曲面结构

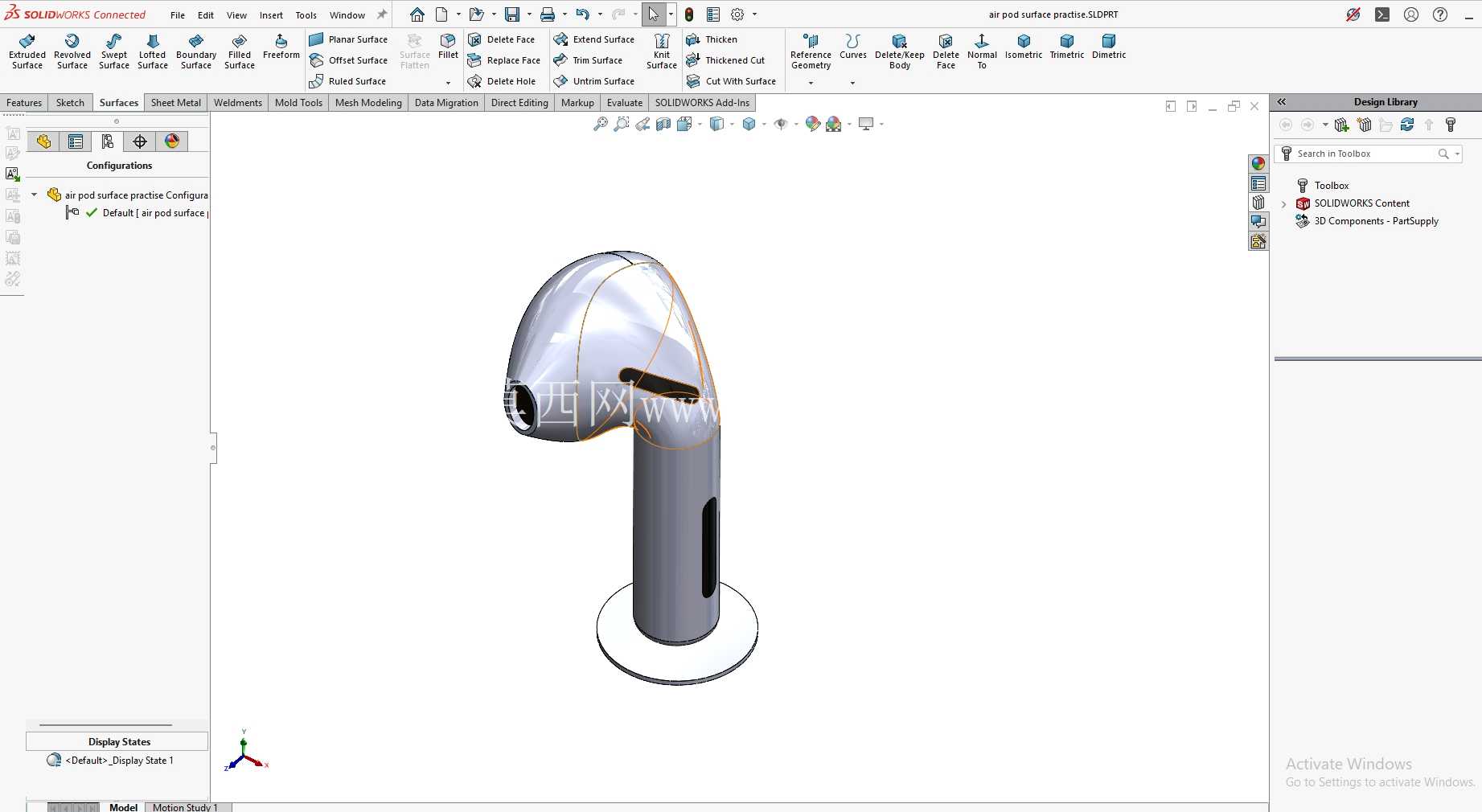

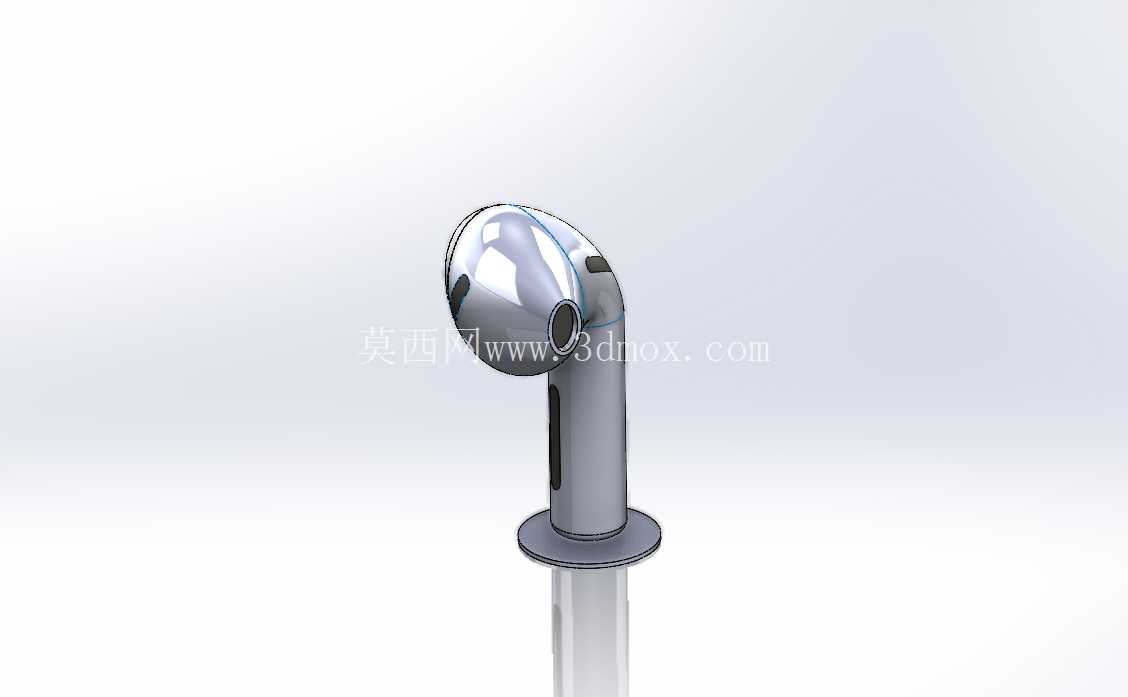

　　这款半入耳式无线蓝牙耳机的曲面建模成果，核心服务于消费电子领域的音频产品结构设计环节，可直接用于产品外观手板打样、结构验证、注塑模具前期分型参考，覆盖从工业设计落地到结构工程转化的全流程衔接场景，是连接创意外观与量产制造的关键数字载体。日常使用中，这类耳机承担着音频播放、通话拾音的核心功能，佩戴时需贴合人体耳甲腔轮廓，既不能对耳道产生过度压迫造成长时间佩戴胀痛，也要保证日常步行、轻量运动时不易脱落，这对外观曲面的曲率连续性提出了极高要求。

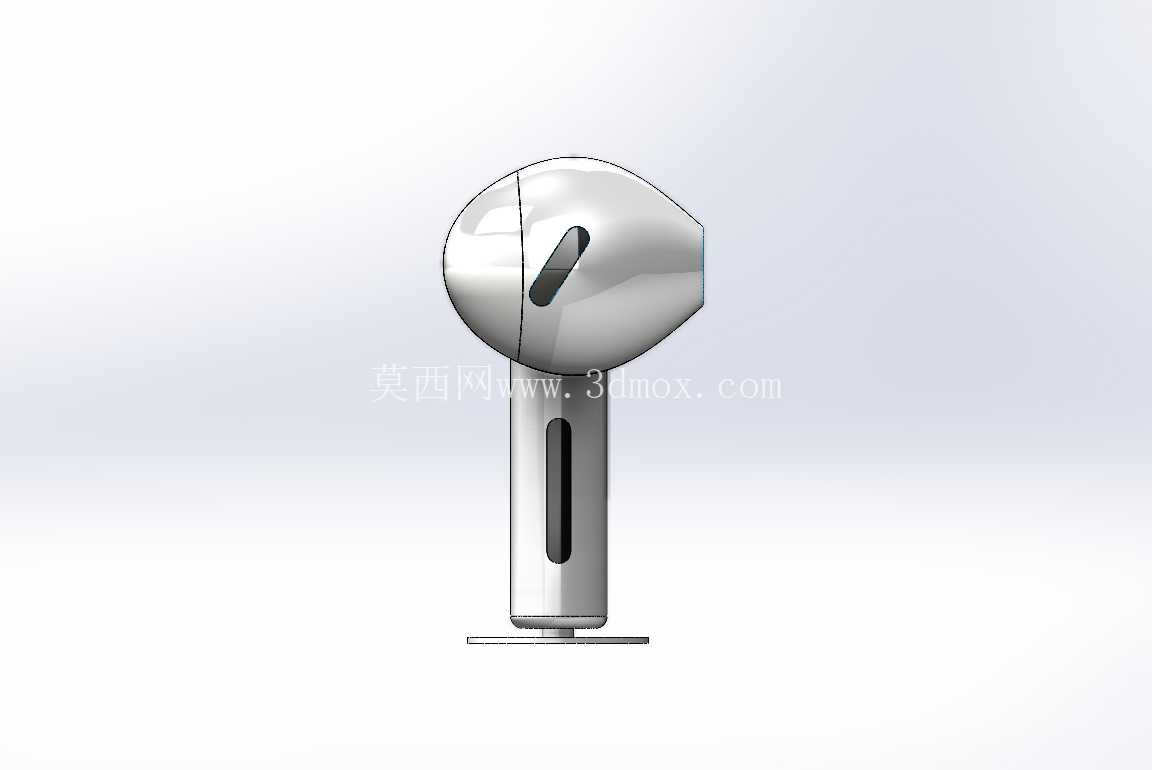

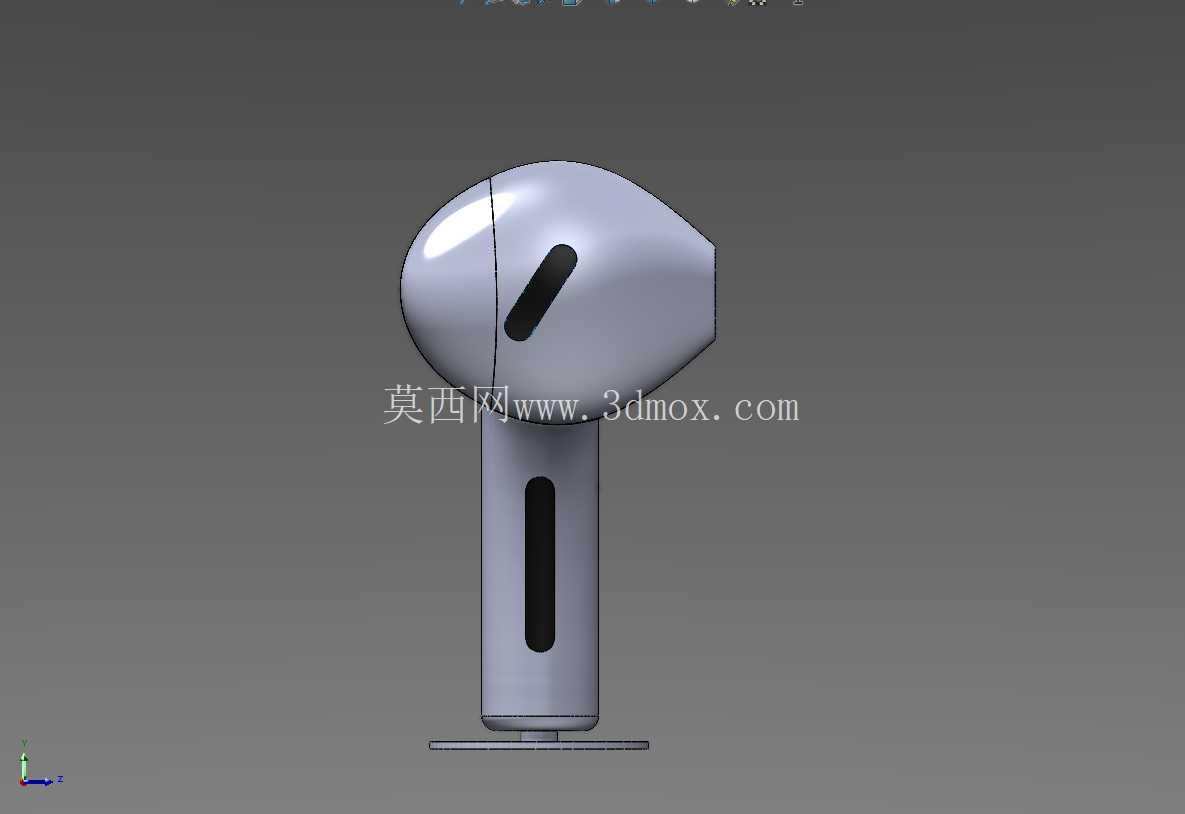

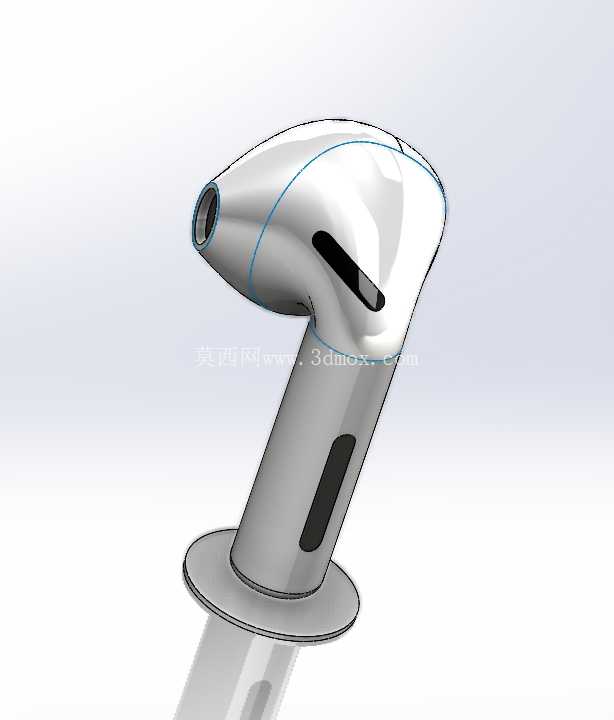

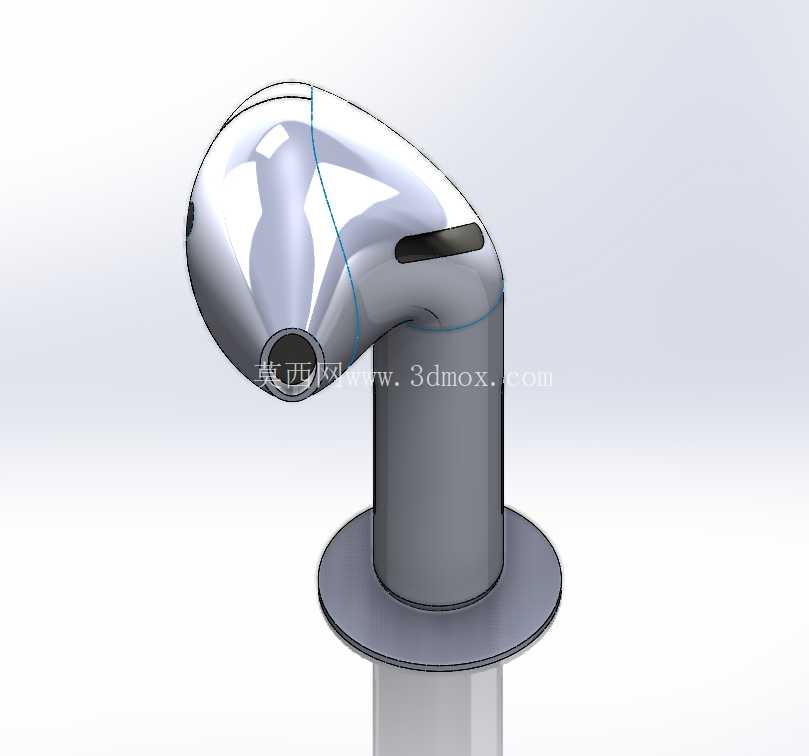

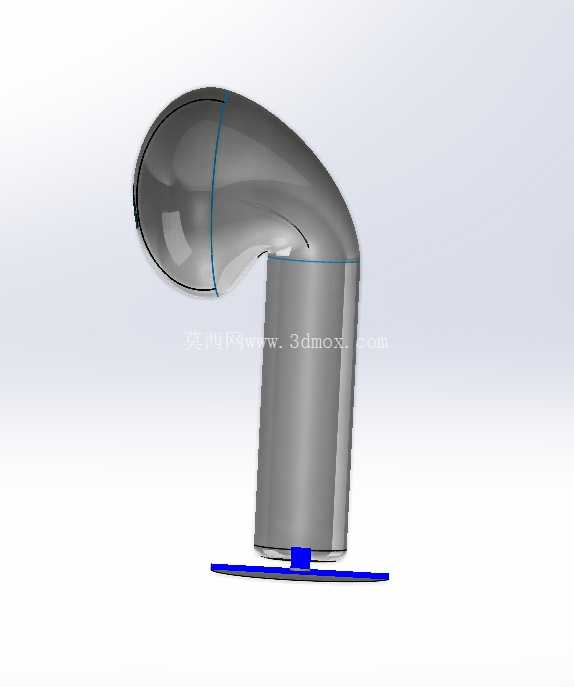

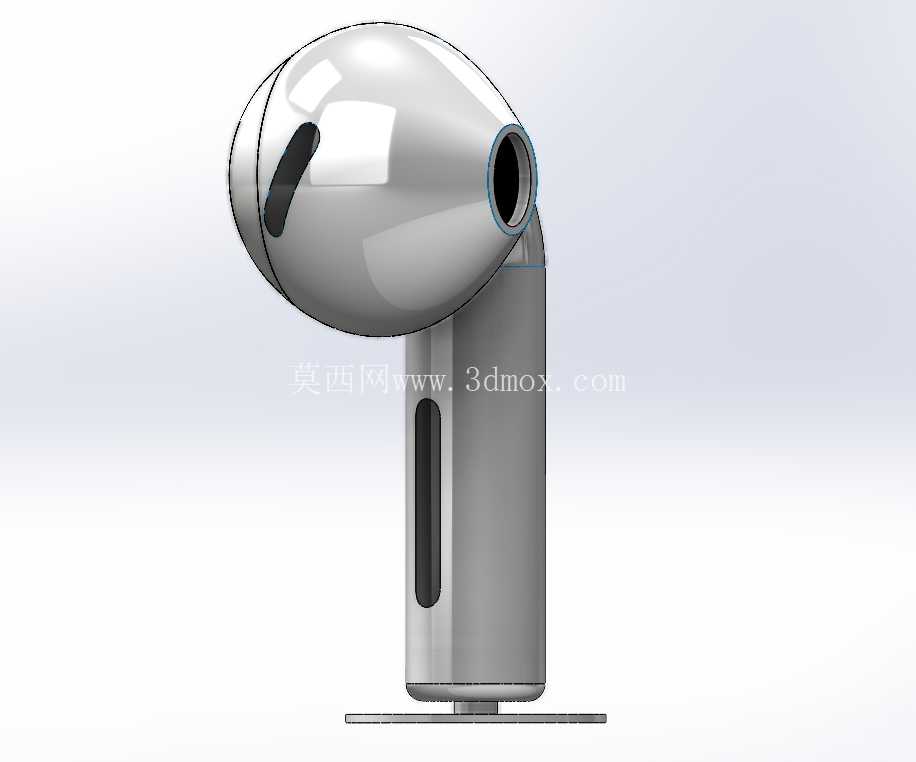

　　从设计逻辑来看，整个建模过程没有采用简单的实体拉伸切除思路，而是优先通过放样曲面定义耳塞头的贴合轮廓，耳塞头的曲面弧度完全匹配多数人耳甲腔的平均曲面数据，曲面过渡全程保持G2连续，避免出现硬棱造成佩戴硌耳。耳机杆身部分采用扫描曲面生成基础形态，再通过边界曲面衔接耳塞头与杆身的连接区域，反复调整曲面控制点消除衔接处的曲率突变，保证握持时的顺滑触感。出声孔、泄压孔、传感器开窗等细节位置，没有直接在实体上打孔，而是通过修剪曲面后做圆角曲面过渡，保证开孔边缘与主体曲面的顺滑衔接，避免注塑成型时出现应力集中导致的披锋、缩痕问题。建模过程中全程以基准平面对称约束为核心，保证左右两侧曲面的完全对称，避免出现外观偏差。

　　从尺寸边界来看，耳塞头最大直径控制在15.8mm，适配多数成年人耳甲腔的尺寸范围，杆身长度为32mm，直径6.2mm，既预留了内部电池、蓝牙天线、扬声器单元的安装空间，也不会因为杆身过长造成佩戴时的剐蹭问题。底部充电触点位置的曲面做了微小的内凹处理，保证充电时与充电盒触点的可靠贴合，不会因为曲面弧度造成接触不良。整个曲面建模过程中，每一步都兼顾了后续量产的工艺可行性，没有出现倒扣过大无法脱模的曲面结构，所有外观面的拔模斜度都控制在1.5度以上，不需要后续做复杂的滑块结构就能完成注塑生产。曲面完成后通过曲率分析工具反复检查，没有出现曲面褶皱、曲率突变的区域，保证后续渲染、手板加工、模具开模时都能获得顺滑的外观效果。

　　这类曲面建模练习，核心是掌握消费电子产品外观曲面的构建逻辑，平衡人体工学需求、内部元器件安装空间、量产工艺限制三者的关系，避免只追求外观造型炫酷而忽略实际生产和佩戴体验的问题。建模过程中没有采用过多的复杂曲面命令，而是通过基础的放样、扫描、边界曲面命令反复调整控制点，就能获得符合要求的顺滑曲面，这也要求结构工程师对人体工学数据、注塑工艺要求有足够的了解，不能脱离实际生产需求做纯外观的曲面设计。
