3.5英寸硬盘专用紧固连接螺丝结构

在台式计算机存储设备装配、服务器硬盘仓扩容、工业工控机存储模块固定场景中，这类适配3.5英寸机械硬盘的紧固螺丝是装机与设备维护环节极易被忽略但直接影响存储介质运行稳定性的核心小尺寸连接件。很多结构设计新人在做机箱内部结构、硬盘安装支架建模时，往往直接调用标准螺丝库文件，忽略硬盘安装位的螺纹深度、螺丝头部沉台尺寸与硬盘安装孔的匹配公差，最终实际装配时出现螺丝顶穿硬盘PCB板、头部突出支架表面干涉相邻硬盘插拔、拧紧力矩过大导致硬盘盘体受外力变形引发坏道的问题。

这款螺丝的设计完全围绕3.5英寸硬盘的安装边界做适配，首先是螺纹段的长度控制，常规3.5英寸机械硬盘的安装孔位预留螺纹啮合深度在3.2mm到3.8mm之间，螺丝螺纹段做了精准的长度限位，拧入到位后不会触碰到硬盘内部的盘腔密封结构，同时螺纹采用粗牙规格，适配硬盘支架常用的冷轧钢板、ABS工程塑料两种材质的安装孔，不需要额外预制螺纹底孔就能直接拧入，兼顾金属支架的连接强度与塑料支架的防开裂需求。

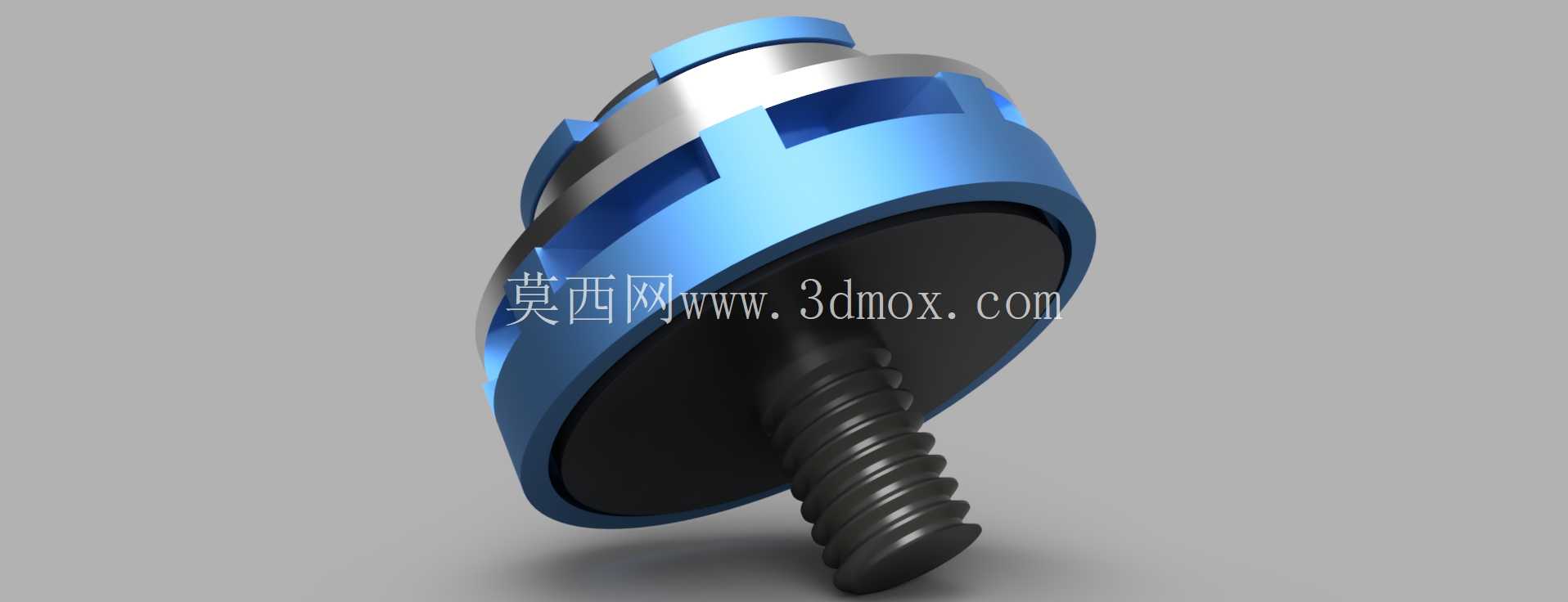

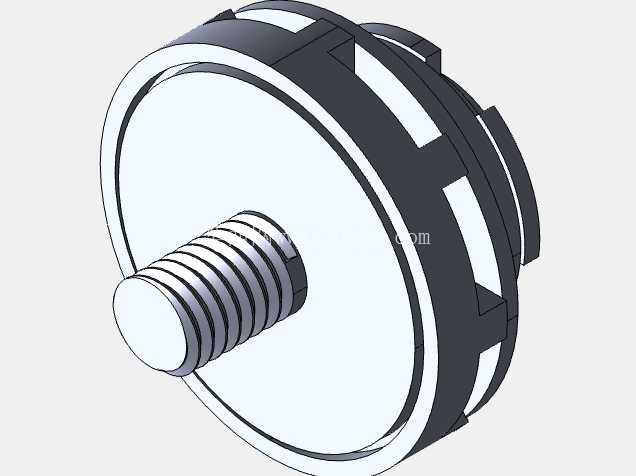

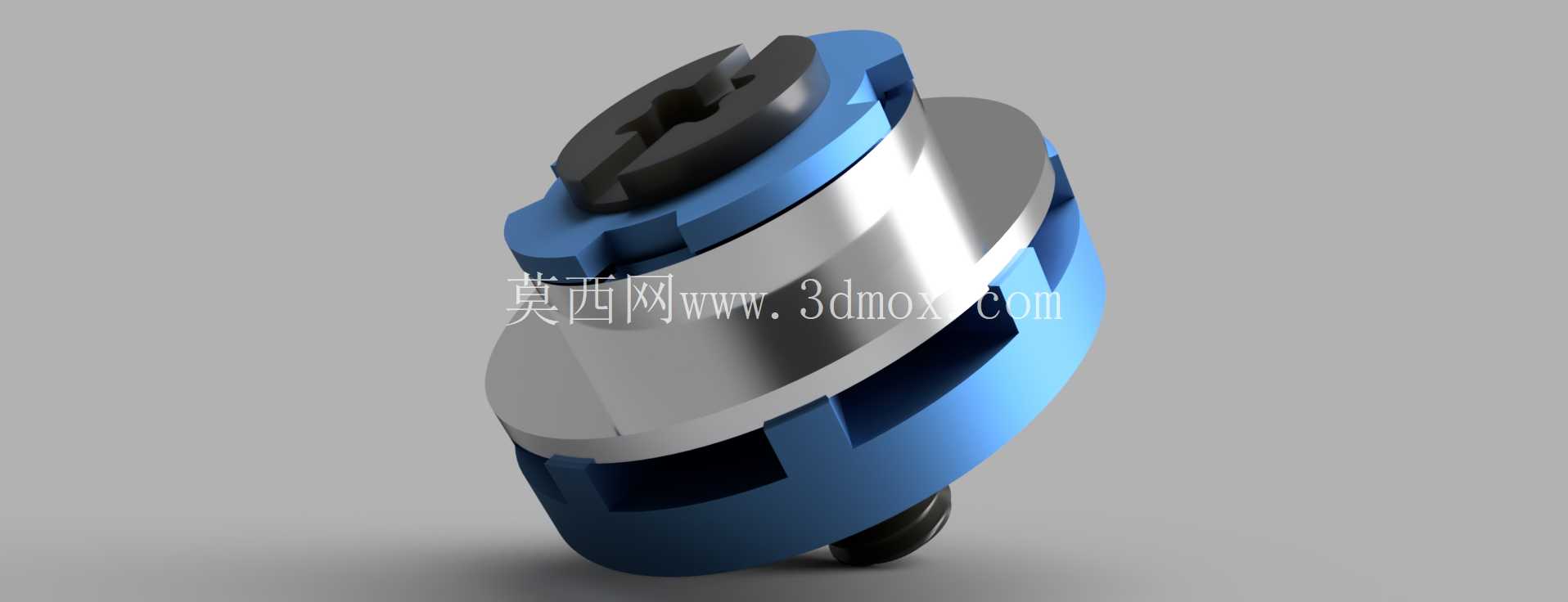

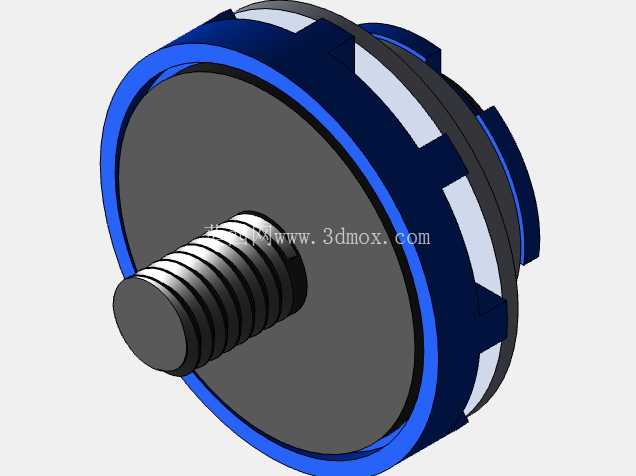

头部结构采用了带防滑齿的大直径法兰面设计，法兰盘直径比普通十字盘头螺丝大2mm左右，拧紧时法兰面完全贴合硬盘安装位的沉台表面，不需要额外加装平垫就能分散压紧力，避免硬盘金属外壳被螺丝头部压出凹痕，同时头部的驱动槽采用十字加一字的复合槽型，不管是电动螺丝刀的十字批头还是日常维护用的一字改锥都能顺利操作，不会出现单一槽型滑牙后无法拆卸的问题。螺丝中部做了一圈缩颈避空位，当螺丝穿过支架上的过孔时，缩颈段不会和过孔壁产生摩擦，即使支架的安装孔位存在±0.2mm的位置公差，也能顺利对准硬盘上的螺纹孔，降低装配时的对位难度，适合自动化产线的机械手自动锁付作业。

从实际使用场景来看，这类螺丝除了常规的台式机硬盘固定，还能适配硬盘抽取盒、硬盘防震架、多盘位NAS存储设备的安装需求，法兰面下方可以直接叠加硅胶减震垫圈，不需要调整螺丝长度就能实现硬盘的减震安装，降低硬盘运行时的震动传导，减少机械硬盘的读写噪音。设计建模时需要注意螺丝头部的高度控制，当硬盘安装到支架上后，螺丝头部突出支架表面的高度不能超过1.5mm，否则相邻硬盘位的硬盘推入时会被螺丝头部刮到外壳，尤其是多盘位热插拔硬盘仓的结构设计中，这个尺寸边界直接影响硬盘的热插拔顺畅度。另外螺丝的表面处理采用蓝白锌钝化工艺，既满足电子设备内部的防锈需求，又不会产生金属碎屑掉落导致电路板短路的风险，头部的黑色涂层做了绝缘处理，即使意外接触到硬盘PCB板上的裸露焊点也不会造成短路故障。

很多结构工程师在做存储类设备的结构设计时，会把这类小紧固件的尺寸做通用化处理，实际上3.5英寸硬盘和2.5英寸硬盘的安装螺丝在螺纹长度、头部直径上有明确的差异，混用会带来很多装配隐患，这款螺丝的所有尺寸边界都是严格对应3.5英寸硬盘的安装规范设定，建模时的公差配合按照IT7级精度设定，螺纹段的同轴度控制在0.05mm以内，确保自动锁付时批头能顺利对准驱动槽，不会出现偏位滑牙的问题。在做整机装配仿真时，需要验证螺丝拧入后的剩余空间，确保螺丝尾部和硬盘内部盘片的安全距离大于1mm，避免长期使用后螺丝松动移位触碰盘片造成数据损失，同时法兰面的压紧力范围设定在8kgf到12kgf之间，既能保证硬盘固定牢固不会在设备搬运时出现移位，又不会因为压紧力过大导致硬盘外壳变形影响盘片的旋转精度。
