压铸类异形铰接连接座结构设计

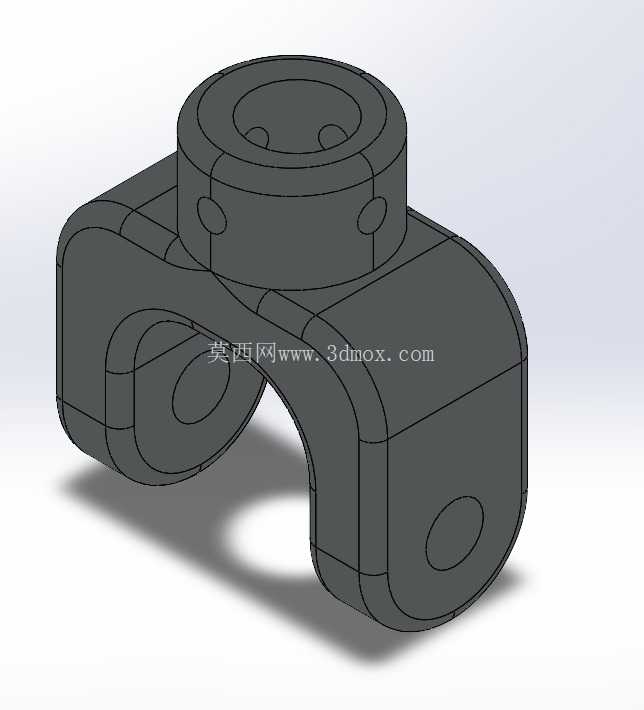

　　这款铰接连接座属于压铸成型的承压类连接件，在轻工自动化输送线、小型工装夹具的铰接工位、民用五金的活动连接部位都有广泛应用，核心作用是实现两个正交方向构件的活动铰接，同时承载径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，上部的环形凸台是轴向安装位，内部预留的沉孔用于配套销轴或者锁紧螺栓，凸台周向均匀分布的四个小圆凹位，是压铸成型时的工艺定位点，同时也能在装配时起到周向防转的作用，避免安装后连接座与上部构件出现相对转动；凸台两侧的椭圆形凹坑，是为了在不降低结构强度的前提下减少压铸用料，同时优化壁厚均匀性，避免压铸过程中出现缩孔、气孔等成型缺陷。

　　下部的U型开口结构是铰接活动空间，开口两侧的同轴凸台是径向铰接位，内部预留的通孔用于穿装铰接销轴，凸台外侧的圆形凹位同样是壁厚优化设计，同时可以容纳销轴端部的卡簧或者挡圈，避免销轴工作过程中出现轴向窜动。从安装边界来看，上部环形凸台的外径决定了上部配套构件的最小安装孔径，设计时需要保证上部构件的安装孔与凸台采用H7/h6的间隙配合，保证装配顺畅的同时不会出现过大的配合间隙；下部U型开口的宽度决定了被铰接构件的最大厚度，开口两侧凸台的同轴度公差需要控制在0.02mm以内，避免穿装销轴后出现卡滞，影响铰接活动的灵活性。

　　设计过程中需要重点关注几个应力集中区域：上部凸台与下部U型结构的连接过渡处，是复合载荷的核心承载区，这里采用了大圆角过渡设计，圆角半径不小于壁厚的1/3，避免交变载荷作用下出现疲劳裂纹；U型开口的根部位置，是铰接受力时的弯矩最大区域，设计时适当增加了该位置的壁厚，同时在内侧也做了圆角过渡，避免应力集中导致的结构断裂。压铸工艺层面，所有的棱边都做了0.5mm的倒角处理，既方便脱模，也能避免安装使用过程中锐边划伤操作人员；所有的壁厚都控制在3-5mm之间，避免壁厚差异过大导致压铸成型时出现冷隔、缺料等缺陷，同时也能保证零件冷却过程中收缩均匀，减少成型后的变形量。

　　实际选型应用时，需要根据承载的载荷大小确认零件的材质，常规轻载工况下采用ADC12压铸铝合金即可满足使用要求，重载工况下可以更换为锌合金或者铸铁材质，同时对应调整铰接销轴的直径，保证整体结构的承载能力匹配工况需求；装配时需要在铰接部位添加润滑脂，减少铰接转动过程中的磨损，延长零件的使用寿命。
