剪叉式液压升降作业承载平台结构

在车间物料周转、仓储高位取放、轻型设备安装检修这类需要小范围垂直位移的作业场景里，剪叉式升降结构的应用占比一直不低，不同于导轨式升降设备的侧向安装需求，这类剪叉结构不需要依附墙面或固定架体，自身就能形成稳定的支撑体系，对安装场地的平整度要求也相对宽松，只要地面承重满足载荷要求就能直接布设，不需要额外做预埋基础，很适合临时作业点位或者需要频繁移位的工位使用。

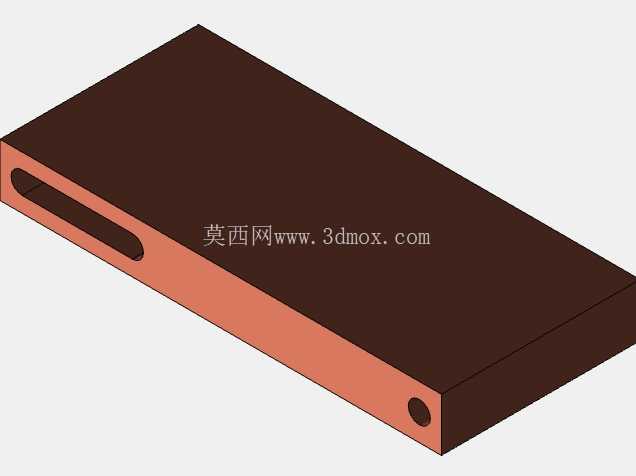

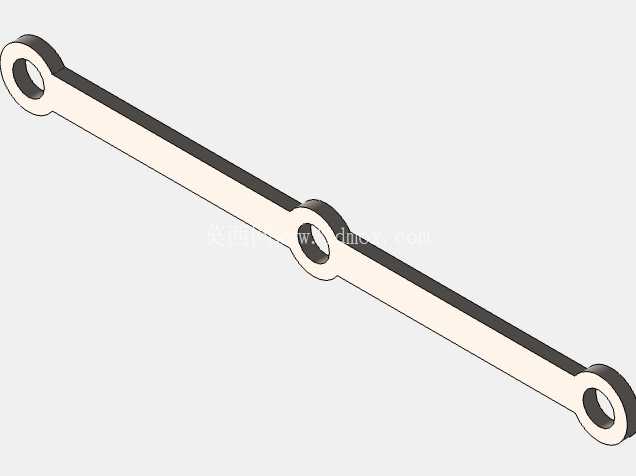

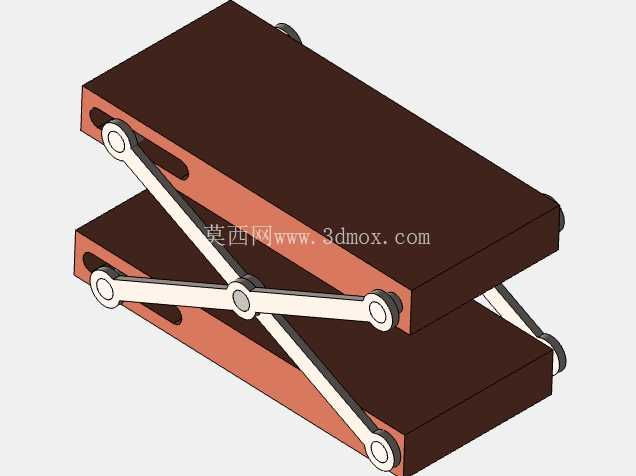

从结构逻辑来看，这套剪叉升降结构采用双层剪臂交叉铰接的布局，上下两层台板分别作为底部安装基座和顶部承载工作面，剪臂的铰接点采用销轴连接，每处铰接位都预留了转动间隙，避免升降过程中出现卡滞，剪臂的端部与台板之间，一端采用固定铰接座连接，另一端采用滑动副配合，当液压驱动端推动剪臂夹角变化时，滑动端会沿台板预设的导向槽平移，以此带动上台板平稳完成垂直升降动作，不会出现水平方向的偏移量，保证台面上放置的工件、工装不会因为升降过程的侧向位移出现滑落或定位偏移。

设计这类结构的时候，首先要核算的是剪臂的受力弯矩，因为剪臂在低位状态时，铰接点承受的横向推力最大，所以剪臂的型材截面选型要匹配额定载荷下的抗弯强度，同时铰接销轴的抗剪切强度也要留足安全余量，避免长期交变载荷下出现销轴变形或剪臂弯折的问题。台板的平面度设计也有讲究，上台板作为承载面，表面不需要做过多的防滑凸起，但要保证整体平面度公差控制在合理范围，避免放置精密工装时出现倾斜，下台板作为安装基座，底部要预留脚轮或固定地脚的安装位，如果是固定工位使用就加装可调地脚来调平，如果需要移动作业就加装带刹车的万向脚轮，适配不同的使用需求。

安装边界方面，这类剪叉升降台的收拢高度可以根据行程需求调整，常规轻型载荷下收拢后整体高度不会超过200mm，不会占用过多的垂直存储空间，完全升起后的高度根据剪臂长度和铰接点位置决定，单组剪叉结构的升降行程一般可以做到收拢高度的2-3倍，完全能满足常规车间内1米到2米的作业高度需求。台板的长宽尺寸可以根据实际承载的物料尺寸调整，不需要局限于固定规格，比如用于模具周转的话可以把台板尺寸做的和模具底板尺寸匹配，用于人员检修作业的话可以预留护栏安装位，拓展使用场景。

液压驱动端的安装位置一般布置在两组剪臂的中间铰接点位置，这样推力的传递路径最短，驱动效率最高，不会出现偏载导致的剪臂受力不均，液压回路里可以加装节流阀来控制升降速度，避免上升或下降速度过快导致台面冲击，同时要加装液压锁，避免管路失压时台面自动下坠，保障作业安全。在日常使用中，这类结构的维护点也比较少，只需要定期给铰接销轴加注润滑脂，检查滑动副的磨损情况，观察液压管路有没有渗漏就可以，维护成本远低于其他类型的升降设备。

不同于大型升降设备的复杂配套，这种小型剪叉升降结构可以直接集成到生产线的工位里，比如装配线的工件抬升工位、检测线的高度调整工位，不需要对现有生产线做大规模改造，只需要把下台板固定在工位预设的安装位，接好液压动力源就能投入使用，适配性很强。结构上没有复杂的传动齿轮或链条，运行过程中的噪音也很低，不会对车间作业环境造成噪音污染，很适合对环境噪音有要求的精密装配车间使用。
