双层剪叉结构垂直升降作业平台设计

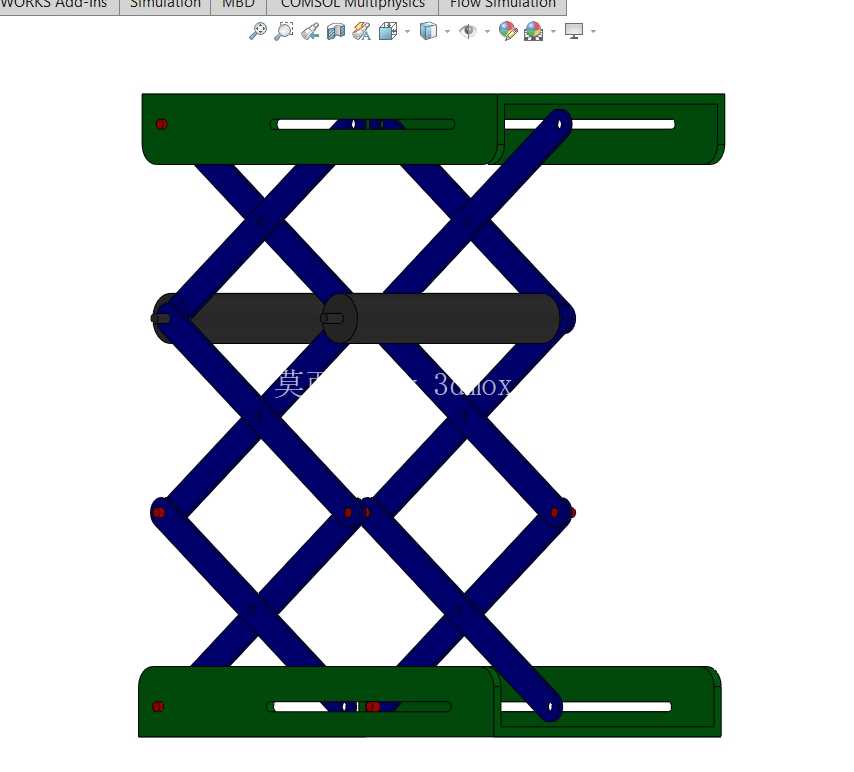

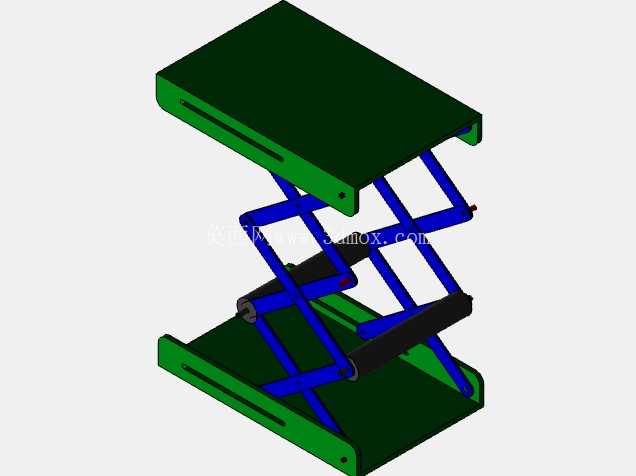

　　在车间工位物料转运、仓储库区高位码垛、设备维保现场的重型部件托举场景里，剪叉式升降结构的应用覆盖了绝大多数固定工位的垂直位移需求，不同于导轨式升降设备对安装空间的竖向预留要求，剪叉结构可以在极低的收起高度下实现数倍于自身厚度的举升行程，对于车间净空有限、需要频繁在低位完成上下料的作业场景适配性极强。这套双层剪叉的升降平台，在结构设计上采用了对称布置的双组剪叉臂，内外层剪叉臂通过中间铰接销轴形成联动，避免单层剪叉在大行程举升时出现的臂架刚度不足、平台偏摆的问题，上下两层平台的连接位置均设置了带自润滑衬套的铰接座，剪叉臂与上下平台的滑动端采用内嵌式滚轮配合平台底部的导向滑槽，在举升过程中滚轮沿滑槽滚动，将滑动摩擦转化为滚动摩擦，降低驱动负载的同时减少铰接位置的磨损量。

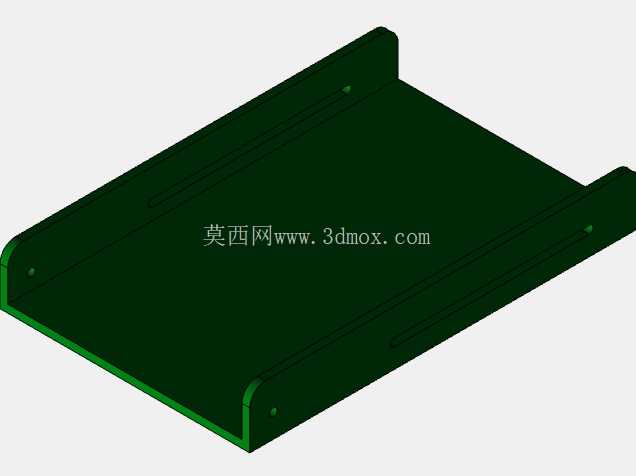

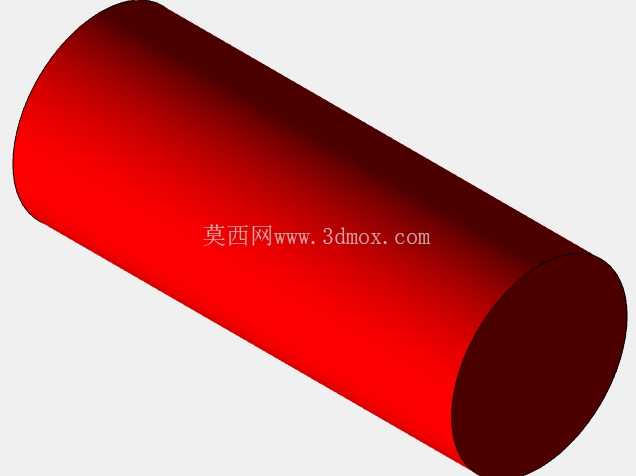

　　从安装边界来看，该设备收起状态下整体高度可控制在200毫米以内，能够直接嵌入车间地面预留的地坑内，实现平台上表面与地面齐平，方便液压叉车、手动转运车直接将工件推送至平台台面，无需额外搭建斜坡过渡；台面尺寸可根据实际工位需求调整，常规适配1200毫米×800毫米的标准托盘尺寸，边缘预留的安装孔位可用于固定工装夹具、防护栏或者输送辊道，拓展不同场景下的使用功能。驱动端的布置隐藏在两组剪叉臂的中间层，采用水平布置的液压油缸推动剪叉臂的铰接点位移，相比竖向直顶的驱动方式，水平油缸的受力更均匀，不会因为平台偏载导致油缸活塞杆承受径向力，延长密封件的使用寿命；油缸两端的铰接位置均设置了关节轴承，可抵消剪叉臂运动过程中的微小位移偏差，避免卡滞。

　　在功能特性上，该结构的承载能力随举升高度变化的曲线更平缓，在最高举升位置时，剪叉臂的支撑角度仍能保持在安全阈值内，不会出现失稳风险；平台上下两端均设置了硬限位块，当举升到设定高度或者下降到最低位置时，限位块直接承接刚性冲击，避免油缸行程超限导致的结构损坏。设计过程中针对剪叉臂的受力做了有限元校核，在额定负载下臂架的最大变形量控制在1.5毫米以内，铰接销轴的剪切安全系数大于3，满足连续作业的强度要求；剪叉臂采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期使用后出现结构变形导致的升降卡涩。

　　实际使用中，这类升降平台可搭配不同的附属结构实现多样化功能，比如在台面加装旋转支座可作为装配工位的回转工作台，加装滚轮轨道可对接生产线的输送线体，加装防护围栏和安全门可作为高空作业的载人升降平台，在汽车制造车间的底盘装配工位、物流仓库的二层货架补货、重型设备的检修维护场景中，都能看到这类剪叉升降结构的应用。相比其他升降结构，剪叉式平台的台面支撑刚性更好，不会出现悬臂结构的下挠问题，对于需要在台面上进行装配作业、承受一定侧向力的场景适配性更强；日常维护仅需定期给铰接点加注润滑脂、检查液压油位和油缸密封状态即可，维护成本远低于其他复杂结构的升降设备。在安装时不需要搭建专用的竖向导轨支架，仅需将底部框架固定在平整的地面或者地坑内即可投入使用，安装周期短，对于需要快速布设工位的生产现场来说，能够大幅减少施工周期和安装成本。
