矿用倾斜封闭式皮带输送设备结构

　　这款倾斜布置的封闭式皮带输送结构，主要面向矿山井下、地表选矿厂的散料转运场景设计，适配矿石颗粒、矿粉、掘进渣料等多种散状物料的长距离高差输送需求，可直接衔接破碎设备、筛分设备、储料仓等上下游工艺节点，解决不同作业面之间的物料高差转运痛点。从实际作业场景来看，矿山作业环境普遍存在粉尘大、物料洒落易造成场地积渣、露天作业时物料易受雨水冲刷流失等问题，这款设备采用全封闭的上罩结构，将输送皮带的承载段完全封闭在罩壳内部，既可以避免输送过程中矿尘外溢，改善作业区域的空气质量，也能防止露天工况下雨淋导致的矿料含水率波动，同时避免细碎物料在输送过程中从皮带两侧洒落，减少日常场地清理的工作量。

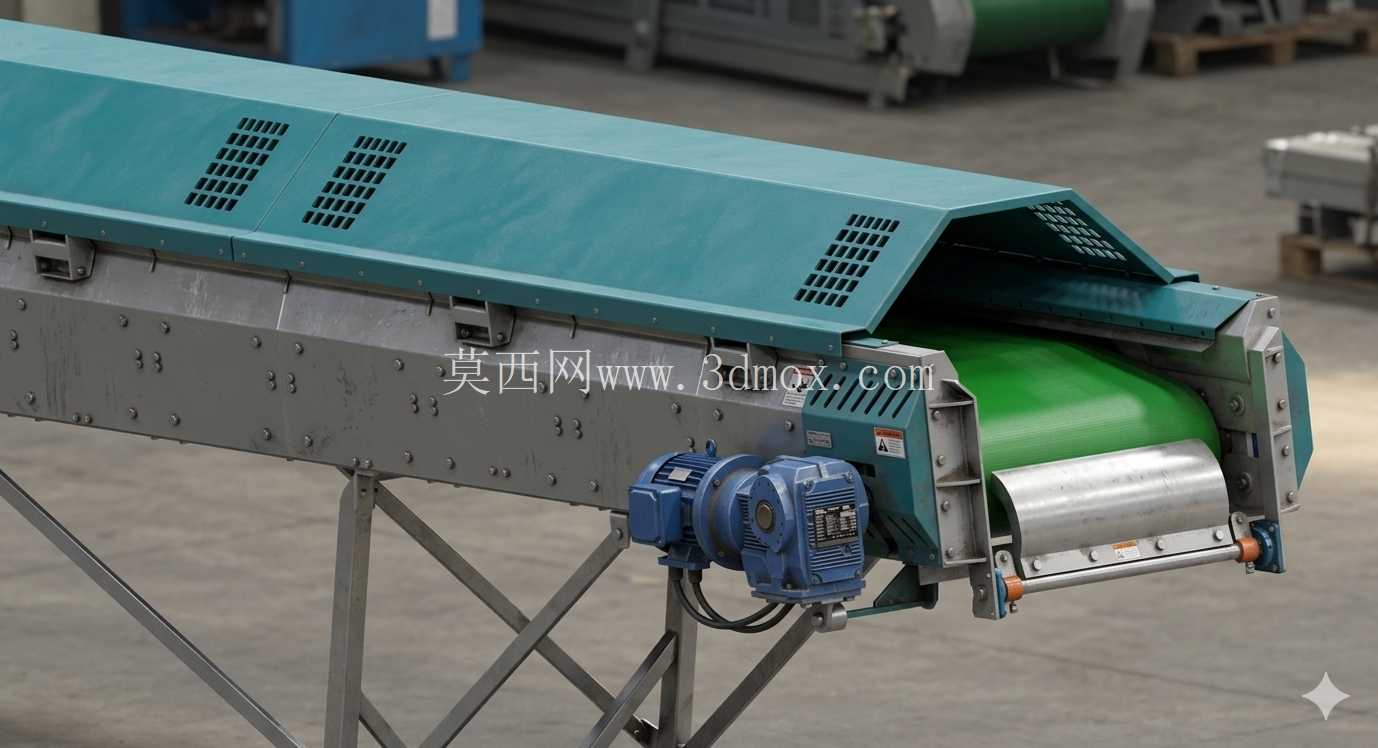

　　设备的支撑结构采用三角桁架式支腿设计，支腿底部设置可调高度的支撑脚，可根据现场安装地面的平整度进行高度微调，保证输送机架体的整体水平度与倾斜角度稳定，避免因地面沉降或不平整导致皮带跑偏。倾斜段的倾角设置经过物料特性校核，针对矿料的安息角参数控制在合理范围内，避免物料在向上输送过程中出现下滑回落的问题，罩壳内部每隔一段距离设置有导料挡条，配合皮带表面的防滑结构，进一步提升大倾角输送时的物料稳定性。设备的驱动端设置在高位出料端，采用低速大扭矩的传动结构，可根据输送物料的容重、输送距离调整驱动功率，低位进料端设置有缓冲导料槽，进料口对接上游出料设备时可减少物料对皮带的直接冲击，延长皮带的使用寿命。

　　从安装边界来看，设备的整体宽度控制在窄幅范围内，可适应矿山井下巷道、选矿厂狭窄作业通道的安装需求，不需要对现有场地进行大规模拓宽改造，机架段采用分段式模块化设计，每段机架通过法兰螺栓连接，运输时可拆分装车，进场后可快速拼接组装，降低现场安装的吊装难度与施工周期。设备的两侧罩壳上预留有观察检修窗口，日常巡检时可直接打开窗口观察皮带的运行状态、物料输送情况，不需要整体拆卸罩壳，窗口采用快拆式卡扣固定，单人即可完成开合操作。低位端设置有张紧调节机构，可根据皮带的长期运行磨损情况调整张紧度，补偿皮带的塑性伸长量，保证皮带始终保持合适的张紧力，避免打滑现象。

　　设备的出料端设置有导流出料嘴，可精准对接下游设备的进料口，减少出料时的物料散落与扬尘，出料嘴的角度可根据下游设备的接口位置进行小范围调整，适配不同的安装对接需求。从结构设计思路来看，这款设备优先考虑矿山场景的耐用性与易维护性，所有外露结构件均采用耐磨防腐处理，适应矿山高湿、高粉尘、带弱腐蚀性的作业环境，转动部位均设置有密封式轴承座，避免矿尘进入轴承内部造成磨损，延长部件的更换周期。设备的整体倾斜角度可根据现场的高差需求进行定制调整，支腿的高度也可根据安装点位的地面标高进行适配，不需要重新设计整体机架结构，缩短非标定制的设计与生产周期。在实际选型应用中，可根据每小时的物料输送量、输送高差、物料粒度参数调整皮带宽度、驱动功率、支腿间距等参数，适配不同规模的矿山作业线需求，相比开放式的皮带输送机，这款封闭式结构在环保性、物料损耗控制、恶劣环境适应性上都有明显优势，尤其适合对粉尘控制有要求的室内选矿车间、露天采矿作业面的物料转运环节。
