食品级双柱式垂直物料提升输送设备

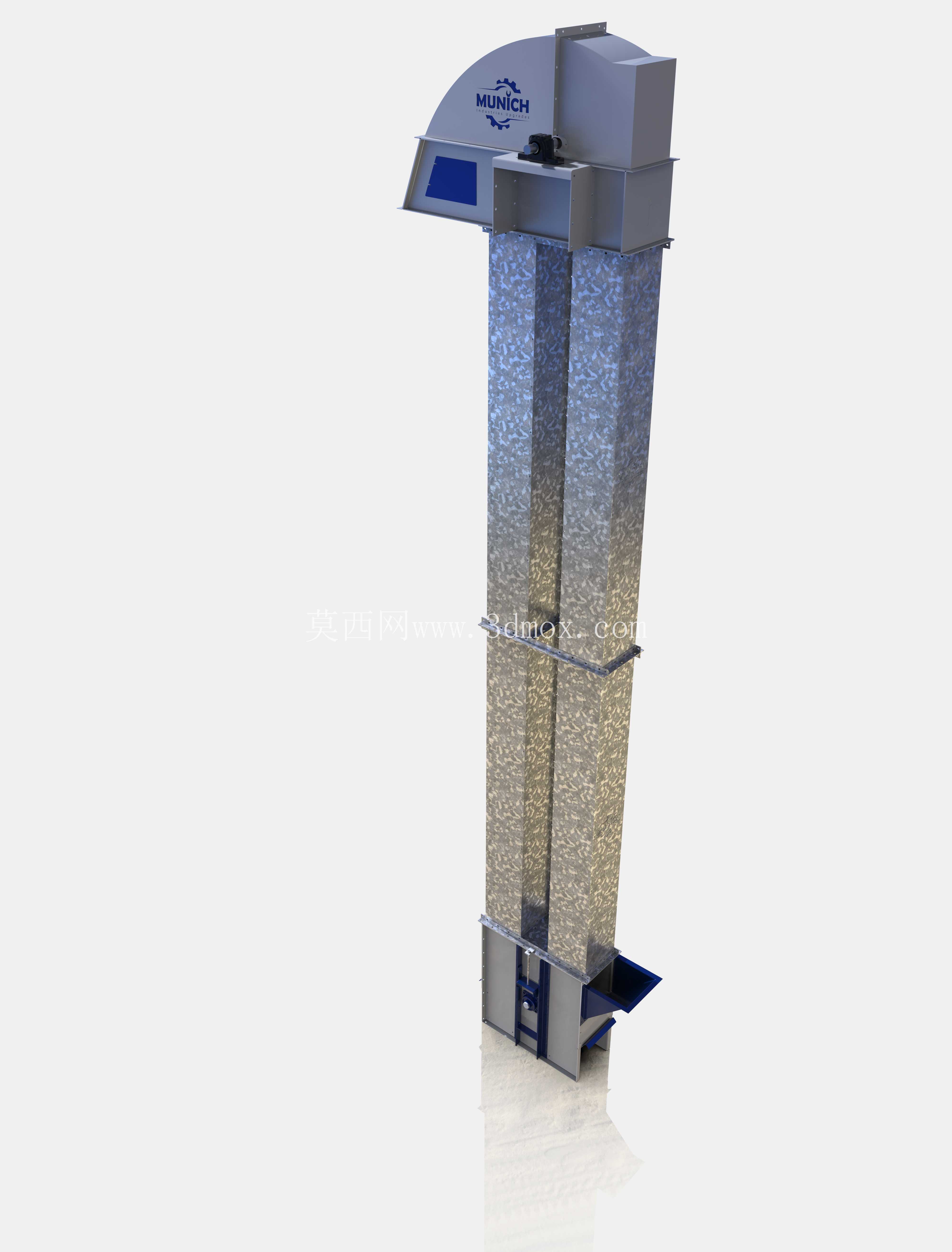

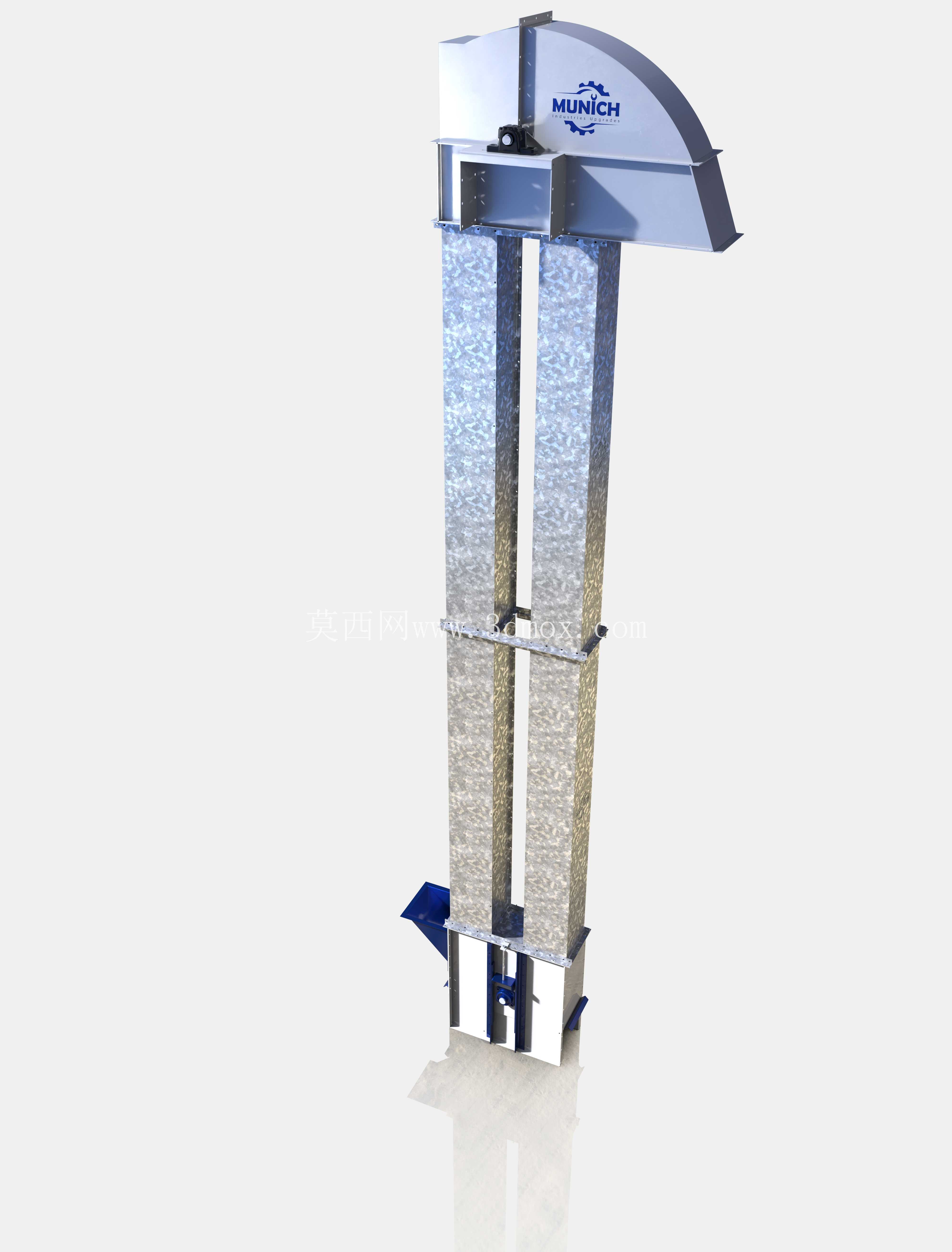

　　这款垂直输送设备主要面向食品加工生产场景设计，核心作用是将散料、包装类食品级产品从低位作业面连续输送至最高20米的高位作业点位，适配多层厂房布局的食品生产线物料转运需求，可衔接前端分拣、计量设备与后端包装、仓储高位进料工位，解决传统斜向输送机占用厂房横向空间过大的痛点，在膨化食品、烘焙食品、休闲零食加工车间的立体生产线布局中应用广泛。设备采用双立柱支撑结构，两根平行的立式立柱作为核心承载框架，内部布置牵引构件与料斗承载轨道，顶部设置弧形护罩式机头总成，内置驱动轮与出料导向结构，底部设置机尾总成，配套张紧装置与进料接口，整体结构沿垂直方向延伸，横向占地尺寸仅为同输送高度斜向皮带机的五分之一左右，能有效压缩厂房内的设备安装空间，适配层高充足但横向作业面紧张的老旧厂房改造项目，也可直接集成在新建的立体式食品生产流水线中。从设计逻辑来看，整机框架采用模块化分段设计，立柱段可根据实际输送高度需求进行拼接组合，单段立柱长度控制在2米以内，方便运输与现场吊装，无需大型起重设备即可完成组装；牵引构件选用适配食品级作业环境的耐磨材质，避免长期运行过程中产生碎屑污染物料，料斗采用易拆卸结构，可根据输送物料的容重、颗粒度更换不同容积的料斗，适配从颗粒状粮食、粉状烘焙原料到独立小包装成品零食的不同输送需求。

　　顶部机头的弧形护罩做了圆弧过渡设计，一方面引导料斗在顶端翻转时顺利将物料卸入出料口，避免物料撒落，另一方面完全封闭内部传动构件，防止车间内的粉尘、飞虫进入传动区域，符合食品生产车间的卫生管控要求，护罩上预留了检修观察口，日常巡检时无需完全拆解护罩即可观察内部牵引件的运行状态。底部机尾位置设置了进料导向斗，物料从低位进料口进入后可精准落入返程至底部的料斗内，避免进料撒漏，张紧装置采用螺杆式调节结构，两侧可独立调整张紧度，保证牵引构件运行时不会出现跑偏、打滑问题，设备运行噪音控制在75分贝以内，不会对车间作业环境造成额外的噪音污染。

　　安装边界方面，设备整体垂直投影为矩形，横向宽度根据双立柱间距控制在1.2米至1.8米区间，纵向深度不超过1.5米，安装时仅需在底部地面做预埋螺栓固定，顶部可根据厂房高度选择是否与厂房横梁做辅助拉结，当输送高度超过15米时，每间隔6米可在立柱侧面加装附墙支撑件，抵消设备满载运行时产生的小幅晃动，保证运行稳定性。出料口可根据后端衔接设备的进料位置，调整左向、右向或正向出料方向，适配不同布局的生产线衔接需求，进料口可配套振动给料装置，控制进料速度均匀稳定，避免料斗装载过量导致物料回流。

　　设备的运行速度可根据物料特性调整，对于易碎的烘焙类成品，可适当降低运行速度，减少料斗翻转卸料时的物料破损率；对于散装颗粒原料，可适当提高运行速度，提升单位时间内的输送效率，最高输送能力可满足每小时30立方米的物料输送需求，适配多数中型食品加工生产线的物料转运节拍。在结构细节处理上，所有与物料接触的构件表面都做了光滑圆弧过渡，不存在卫生死角，方便日常生产结束后的冲洗清洁，完全符合食品加工设备的卫生设计规范，框架外部的连接件全部采用内六角螺栓，外表面无突出的尖锐结构，避免车间作业人员巡检时发生磕碰，整体结构没有冗余的装饰性设计，所有外部结构都服务于功能需求与安全、卫生要求。
