桌面式办公计算设备按键结构三维数模

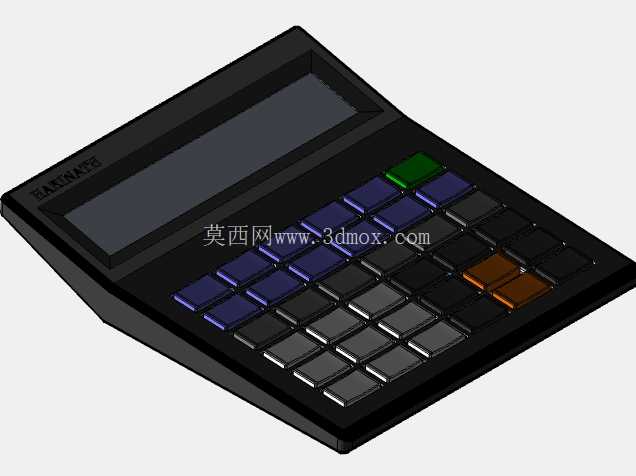

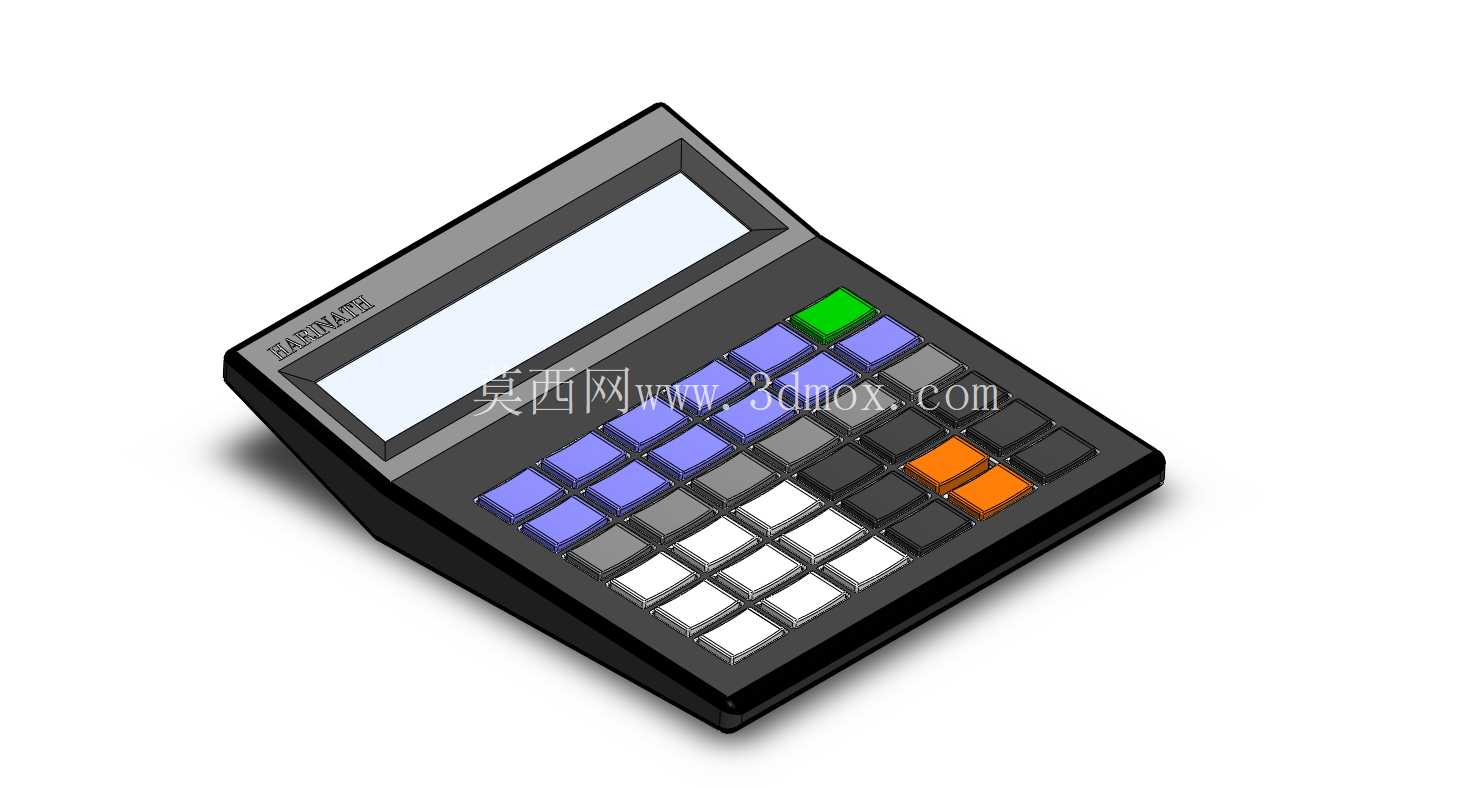

　　本次呈现的数模还原了日常办公场景中高频使用的桌面计算器完整结构，从实际工程落地的角度拆解来看，这类设备的核心应用场景覆盖行政办公核算、生产车间工时统计、仓储出入库盘点、工程现场简易数值计算等多个场景，区别于专业工程计算设备，这类通用计算器的操作门槛更低，按键反馈清晰，适合非专业计算人员快速上手完成加减乘除、累计核算等基础运算需求。从结构设计思路来看，整机采用斜置操作面的楔形壳体结构，操作面与水平桌面形成12度左右的倾斜夹角，这个角度是经过多轮人机工程验证得出的，操作人员保持坐姿时，手腕自然搭在桌面即可完成按键操作，无需刻意抬升手腕，长时间连续核算也不会出现腕部酸胀的问题。

　　壳体的边缘全部做了R2.5的圆角过渡，既避免了注塑生产时的尖角应力集中问题，也能防止日常挪动过程中锐边划伤操作人员手部，壳体底部预留了四个直径8mm的防滑胶垫安装位，安装胶垫后整机与桌面的摩擦系数可提升至0.6以上，快速按键操作时整机不会出现滑移错位。按键区域采用分区布局设计，最上方为长条形液晶显示屏安装槽，屏幕周边做了1mm的凸边防护，避免日常放置时硬物直接刮擦液晶表面；屏幕下方的按键区按照使用频率做了色彩区分，绿色按键为开机清零功能，棕色按键为核心运算确认功能，紫色区域为数字输入区，灰色区域为功能运算区，不同色彩的按键在注塑时采用不同色号的ABS原料，无需后续丝印上色，长期使用也不会出现标识磨损脱落的问题。

　　每个按键的键帽都做了内凹的弧面设计，弧面半径为15mm，刚好匹配成年人指腹的弧度，按键的触发行程设计为2.2mm，触发压力控制在60g左右，既不会因为压力过轻导致误触，也不会因为压力过大造成长时间按键的手指疲劳。从安装边界来看，整机的长宽尺寸控制在145mm×105mm范围内，最大厚度为28mm，放置在办公桌角落不会占用过多的桌面空间，壳体内部预留了PCB板安装柱、纽扣电池仓的卡位，安装柱的高度统一为4mm，柱端预留M2的自攻螺丝孔位，PCB板装配时直接对准柱位锁付螺丝即可完成固定，不需要额外做定位治具。电池仓设计在壳体背部，采用抽拉式仓盖，仓盖与壳体之间设计了0.2mm的卡扣配合量，徒手即可完成仓盖拆装更换电池，不需要借助额外工具。在结构细节处理上，所有按键的活动间隙预留0.3mm，既保证按键上下活动无卡滞，也不会因为间隙过大出现晃动异响，壳体的上下盖配合采用止口结构，止口的配合深度为3mm，配合间隙0.15mm，装配后上下盖不会出现错位缝隙，同时能起到一定的防尘作用，避免日常使用时桌面的灰尘、碎屑从缝隙进入设备内部影响电路接触。

　　这类桌面计算设备的结构设计看似简单，实则每一处尺寸、角度、间隙的设定都围绕实际使用场景的人机需求、生产装配的工艺需求、长期使用的耐久需求展开，数模完整还原了从壳体曲面、按键结构到安装卡位的所有细节，结构设计人员可以直接参考其按键分区、人机角度设定的思路，应用到同类手持、桌面操作类电子设备的结构开发中，也可以作为注塑壳体止口配合、按键间隙设计的参考案例，帮助设计人员快速掌握小型消费电子类产品的结构设计逻辑，规避生产装配中容易出现的卡滞、缝隙不均、应力集中等常见问题。
