发动机冷却液弯通管路连接水颈结构

在车用内燃机冷却循环系统的管路布局中，这类弯通水颈是衔接缸体出水口与外接冷却管路的核心转接部件，主要承担冷却液流向转向、管路接口适配的作用，常见于直列、V型布局的乘用车辆、小型工程机械动力单元的冷却回路中，安装位置通常位于发动机缸体侧上方的出水端，紧邻节温器安装腔的出口位置，是冷却系统中为数不多同时承担结构支撑与介质导流功能的异形连接件。

从实际功能实现逻辑来看，该部件的90度弯角结构并非随意设定，而是为了适配发动机舱内紧凑的布局空间，避免冷却液管路与周边的进气歧管、线束支架、发电机等部件产生干涉，同时保证冷却液从缸体流出后能够平顺转向流向散热器上进水口，减少直角转向带来的流阻损失，降低冷却循环泵的工作负载。部件主体采用一体铸造成型后再做机加工的工艺路线，主体流道内壁做了圆滑过渡处理，没有突兀的台阶或锐角，避免长期使用过程中冷却液内的杂质在转角处沉积造成流道堵塞，也能减少气蚀现象对内壁的冲蚀损伤，提升部件的长期使用寿命。

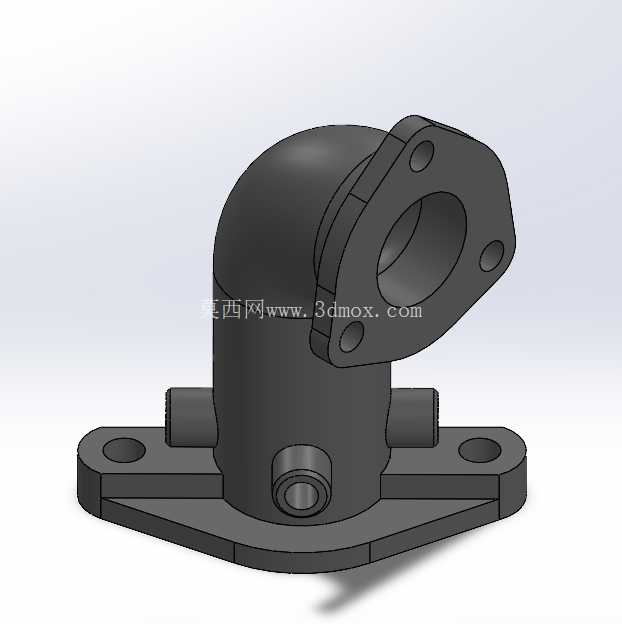

安装边界方面，部件底部设置了带两个安装通孔的水平法兰底座，安装孔位的中心距、孔径尺寸完全匹配发动机缸体出水端的预设螺柱位置，安装时只需在法兰结合面放置对应厚度的耐温密封垫片，拧紧固定螺母即可实现端面密封，无需额外打胶即可耐受冷却系统1.2-1.5bar的工作压力，密封可靠性更高。侧上方的倾斜法兰面用于对接出水软管或者节温器壳体的连接端，法兰面上预设的两个螺栓孔位能够保证对接部件的安装同轴度，避免对接后出现管路偏斜造成的密封面渗漏问题。主体圆柱侧面预留的两个小凸台结构，分别用于安装水温传感器、排气螺塞，不需要在周边管路上额外开孔安装检测元件，简化了冷却系统的管路布局，减少了潜在的渗漏点。

设计过程中需要重点考量几个核心维度：首先是流道的通径匹配，整个弯通流道的通径需要与发动机冷却系统的循环流量匹配，通径过小会造成流阻过大，发动机高转速工况下冷却液循环不足引发过热问题，通径过大则会造成部件整体体积冗余，占用不必要的安装空间；其次是壁厚的均匀性，铸造过程中需要保证主体壁厚均匀，避免壁厚差异过大造成铸造冷却过程中产生缩孔、砂眼等缺陷，后续承压使用过程中出现渗漏问题，同时在法兰与主体衔接的位置做了圆角过渡处理，降低应力集中系数，避免发动机运行过程中的振动造成衔接位置出现疲劳裂纹；最后是材质的选型，通常采用耐温铝合金材质压铸成型，兼顾轻量化与导热性，能够快速将冷却液的热量传导至周边空气，辅助实现散热功能，同时铝合金材质的抗腐蚀性能能够适配长效冷却液的使用要求，不会长期浸泡在冷却液中出现锈蚀剥落的问题，堵塞散热器细管路。

在实际装车验证过程中，这类水颈部件需要通过压力循环测试、高低温交变测试、振动耐久测试等多项验证：压力循环测试中需要在0-2bar的交变压力下完成十万次循环无渗漏，高低温测试需要在-40℃到130℃的温度区间内反复切换，验证材质的热胀冷缩匹配性，避免密封面出现间隙渗漏；振动测试则需要模拟发动机全工况下的振动频率与振幅，验证安装固定的可靠性，避免长期振动后螺栓松动或者部件断裂。对于三维建模从业者而言，这类异形管路连接件的建模重点在于保证各安装法兰的空间角度准确，流道曲面的顺滑过渡，同时要预留足够的机加工余量，保证后续加工后的尺寸精度满足装配要求，建模过程中需要优先确定各安装接口的基准面，再通过扫掠、放样等特征完成主体流道的构建，最后添加安装凸台、倒角圆角等细节特征，避免建模过程中出现特征顺序错误造成的模型参数混乱，方便后续根据不同机型的安装位置调整法兰角度、孔位尺寸等参数，实现同系列部件的参数化快速改型。
