十字轴式万向联轴节装配结构

　　这套十字轴式万向联轴节结构，核心解决的是存在轴线夹角偏差的两轴之间的回转运动传递问题，在各类需要变角度动力传输的设备场景中应用广泛，比如轻工输送线的动力接驳段、小型工程机械的操作连杆传动、农用机具的动力输出端，甚至部分改装车辆的转向操纵传动链路里，都能见到这类结构的身影。不同于刚性联轴器要求两轴严格对中的苛刻条件，这类万向联轴节能在两轴存在3°到15°甚至更大夹角偏差的工况下，稳定传递扭矩，同时补偿安装过程中产生的同轴度误差，以及设备运行中因机架形变、载荷冲击带来的轴线偏移问题。

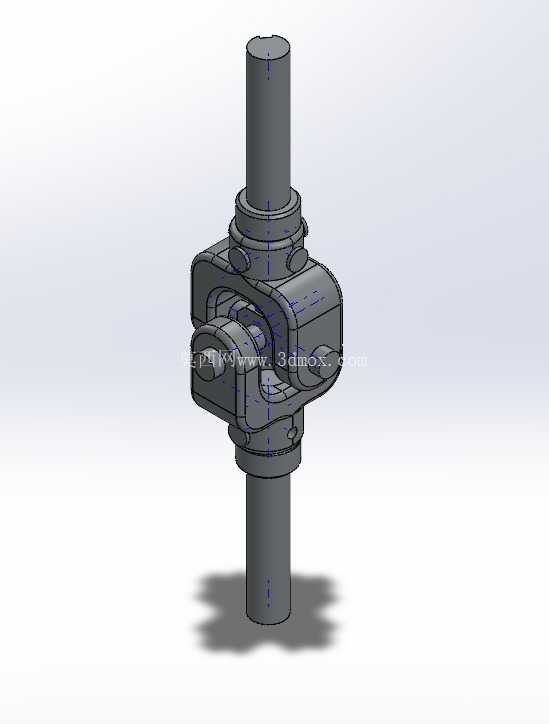

　　从结构设计逻辑来看，整套组件以十字轴为核心传动枢纽，两个叉形接头分别套接在十字轴的四个轴颈位置，每个轴颈与叉形接头的安装孔之间都预留了轴承配合位，实际生产装配时会在这里加装滚针轴承或者轴套，降低转动过程中的摩擦阻力，避免轴颈与孔壁直接干磨，延长部件的整体使用寿命。上下伸出的轴段分别对应动力输入端与输出端，轴段上设计的环形台阶是安装定位用的轴肩，装配时可以直接抵靠在配套轴承或者连接法兰的端面上，不需要额外加装定位套就能确定轴向安装位置，减少装配环节的调整工作量。

　　从安装边界来看，整套结构的径向最大轮廓集中在中间十字轴与叉形接头的铰接位置，设计配套安装座的时候，需要在这个径向轮廓外围预留至少5mm的安全间隙，避免设备运行过程中万向节摆动时与周边结构发生剐蹭；轴向尺寸上，两端轴段的伸出长度是按照常用的轴承安装宽度、联轴器锁紧螺母厚度预留的，选型时如果需要调整轴段长度，可以直接在轴端做切削加工，不会影响中间铰接部分的传动性能。设计过程中需要重点关注十字轴轴颈的强度校核，因为动力传递过程中，扭矩载荷全部通过四个轴颈传递到两侧叉形接头上，启动瞬间的冲击载荷会在轴颈根部产生较大的应力集中，所以轴颈与十字轴主体的衔接位置都做了圆角过渡处理，避免直角结构带来的应力断裂风险。另外叉形接头的叉耳位置也需要做强度验算，叉耳的厚度要匹配传递的额定扭矩，太薄的话大载荷下容易出现叉耳张开变形，导致轴颈从安装孔中脱出，太厚则会增加不必要的转动惯量，不利于高速传动场景下的动平衡控制。这类万向节在实际使用中，因为铰接位置存在相对转动，需要定期补充润滑脂，所以在十字轴的中心位置通常会设计贯通的润滑油道，油道出口对应每个轴颈的配合面，注油嘴一般设置在十字轴的端面位置，维护时不需要拆解整个联轴节就能完成润滑作业，大幅降低后期运维的工作量。

　　不同于大型工业设备用的重型万向联轴器，这个结构的尺寸偏向中小型传动场景，传递的扭矩范围适合中小功率的动力传输，结构紧凑，安装时不需要复杂的专用工装，只需要将两端轴段分别与输入、输出轴通过键连接或者顶丝锁紧，就能完成装配，调试过程中只需要确认最大摆动角度下结构没有卡滞，就能投入正常使用。在建模逻辑上，这套装配体完全按照实际加工装配的约束关系搭建，十字轴与两侧叉形接头之间采用铰接配合，能够模拟实际转动过程中的角度摆动，两端轴段与叉形接头之间采用刚性同轴约束，还原实际过盈配合或者键连接的装配状态，所有配合面的尺寸公差都按照普通机械加工的精度等级预留，加工时采用常规的车削、铣削工艺就能完成所有零件的加工，不需要特殊的定制刀具或者加工工艺，适合小规模的备件加工或者非标设备的定制配套使用。
